K existujícímu vedení trubek, které obsahuje trubky a kolena, je možné přidávat rovnoběžné trubky.
Příkaz Rovnoběžná trubky nelze použít na vedení trubek, která obsahují spoje T, křížení a ventily.
- Otevřete pohled, kam chcete přidat rovnoběžné trubky.
- Klikněte na kartu Systémy
panel Domovní instalace a trubky
Rovnoběžné trubky. - Přejděte na pás karet a zadejte následující možnosti:

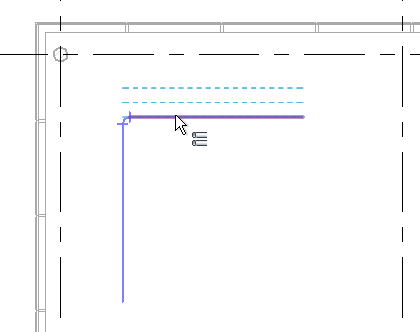

Jestliže chcete... Pak... změnit výchozí počet horizontálních nebo vertikálních vedení trubek zadejte hodnotu do textového pole vpravo od položky Horizontální počet nebo Vertikální počet. změnit výchozí odsazení horizontálních nebo vertikálních vedení trubek zadejte hodnotu do textového pole vpravo od položky Horizontální odsazení nebo Vertikální odsazení. - Na kreslicí ploše přesuňte kurzor k existující trubce, aby se zvýraznil segment. Při přesouvání kurzoru na libovolnou stranu existující trubky se zobrazí obrys rovnoběžných trubek.
- Kliknutím umístěte rovnoběžné trubky.
- Rovnoběžné vedení trubek dokončíte kliknutím na tlačítko Upravit.

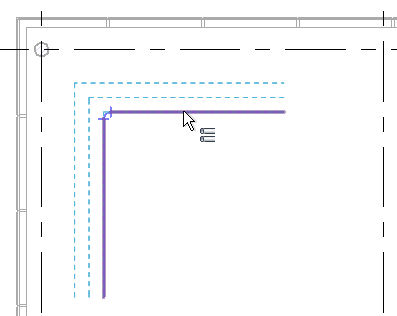

Chcete-li vybrat celé vedení trubek, stiskněte tabulátor.
