Vytvořte vzpěry načrtnutím čáry mezi dvěma konstrukčními prvky. Vzpěry se mohou například vyskytovat mezi konstrukčním sloupem a konstrukčním nosníkem.
Vzpěry se přidávají buď v půdorysném pohledu nebo v pohledu na rám.
Přidání vzpěry v pohledu na rám
- Otevřete pohled na rám.
- Je-li potřeba, načtěte další vzpěry ze složky Konstrukční/Rámy v rámci složky Knihovna programové skupiny aplikace Revit.
- Klikněte na kartu Struktura
panel Struktura
Vzpěra. - Na paletě Vlastnosti vyberte příslušnou vzpěru v rozevíracím seznamu Výběr typu.
- Chcete-li ještě před přidáním vzpěry do modelu upravit její vlastnosti, klikněte na paletu Vlastnosti.
- Na kreslicí ploše zvýrazněte bod uchopení, kde chcete umístit začátek vzpěry, například na konstrukčním sloupu. Kliknutím umístěte počáteční bod.
Uchopením začněte tvorbu vzpěry

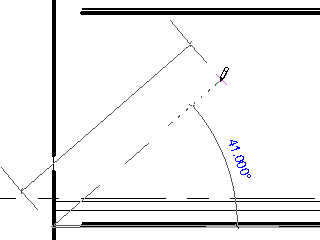

- Přemístěte ukazatel v diagonálním směru za účelem nakreslení vzpěry a umístěte kurzor poblíž jiného prvku za účelem přichycení. Kliknutím umístěte koncový bod.
Ukázky vzpěr v pohledu na rám
Přidání vzpěry v půdorysném pohledu
- Otevřete půdorysný pohled.
- Klikněte na kartu Strukturapanel Struktura Vzpěra.
- Na panelu Možnosti zadejte položky Začátek podlaží a vzdálenost odsazení a Koncové podlaží a vzdálenost odsazení.
- Klikněte v projektu na počáteční a koncový bod vzpěry.
