Umístění volného tvaru výztuže – zarovnané rozložení

Umístění zarovnaného rozložení výztuže volného tvaru do betonových prvků je možné provést u libovolné geometrie.

Zarovnané rozložení volného tvaru výztuže je možné umístit výběrem jedné nebo více referencí plochy v libovolném pohledu. V tomto příkladu je znázorněno zarovnané rozložení výztuží volného tvaru ve 3D pohledu.

1. Klikněte na kartu Konstrukce panel Výztuž (Výztuž).
2. Klikněte na kartu Upravit | Umístit výztuž volného tvaru panel Metody umístění (Výztuž volného tvaru).

3. Klikněte na kartu Upravit | Umístit výztuž volného tvaru panel Typ rozložení (Zarovnané).

Poznámka: Chcete-li vybrat více ploch nebo segmentů trajektorie, klikněte na kartu Upravit | Umístit výztuž panel Vícenásobný výběr (Vícenásobný výběr).
4. Na paletě Vlastnosti určete typ výztuže.
5. Na panelu Sada výztuží určete rozložení.

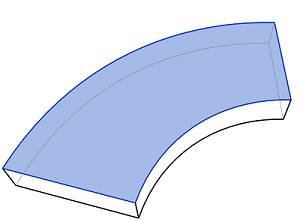

6. Klikněte na kartu Upravit | Umístit výztuž volného tvaru panel Další (Povrch). Na kreslicí ploše vyberte povrch prvku, který bude hostitelem výztuže volného tvaru.

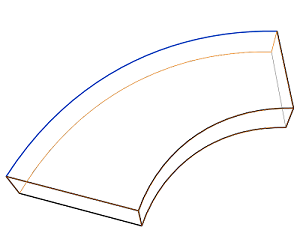

7. Klikněte na kartu Upravit | Umístit výztuž volného tvaru panel Další (Trajektorie). Vyberte hranu prvku.
   Poznámka: Případně můžete stisknutím mezerníku pokračovat ve výběru trajektorie rozmístění.


   Volitelně můžete pro parametr Zarovnání tyče na paletě vlastností vybrat možnost Vertikální nebo vybrat jednu z dalších možností zarovnání tyče, pro které je také nutné vybrat plochu. Viz část Možnosti zarovnání výztuže volného tvaru.

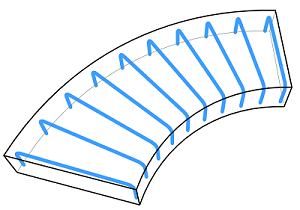

8. Hostitel bude vyplněn výztuží, jak je definováno referenčními povrchy a předdefinovanými vlastnostmi.

9. Stisknutím klávesy Esc ukončete režim umísťování výztuže volného tvaru.
