Zarovnané rozmístění volného tvaru výztuže

Pomocí zarovnaného rozmístění volného tvaru výztuže je možné vyplnit povrchy nepravidelně tvarovaných hostitelů proměnným rovinným rozmístěním.

Pomocí výztuže volného tvaru je možné vytvořit sady výztuží s rovinnými tyčemi rozmístěnými podél stěn konstrukčního prvku a zarovnanými podél trajektorie rozmístění. Podobně jako v případě rozdělení povrchu je možné provést modelování v 3D pohledech a vybrat plochy konstrukčního prvku, ke kterým se tyče zarovnají.

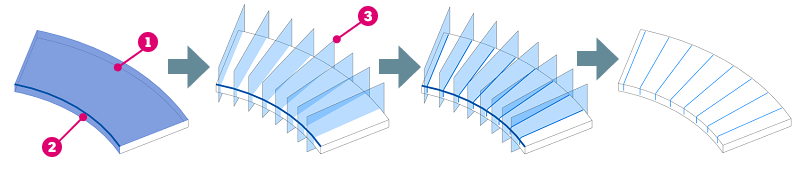

Tyče v zarovnaném rozmístění se vytvoří v místě průsečíku jednotlivých rovin tyčí s hostitelským povrchem . Všechny tyče jsou ve výchozím stavu rovinné s ohledem na krytí hostitele a jsou zarovnány po trajektorii rozmístění.

Trajektorie je hranou prvku, který může být hostitelem výztuže. Trajektorii je možné vybrat přímo při umísťování sady výztuží. Trajektorii je možné vybrat při umísťování sady kliknutím na hrany konstrukčního prvku. Trajektorii je možné upravit přidáním nebo odebráním ploch z vazeb Plocha trajektorie 1 a Plocha trajektorie 2 v režimu úprav vazeb.

Krytí výztuže

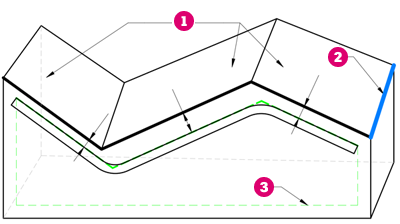

Tyče v sadě volných tvarů výztuží se zarovnaným rozmístěním se vytváří s odsazením krytí od průniku vybraných stěn. Pokud hostitelský povrch definuje více ploch, pro vygenerování jednotlivých segmentů tyčí se použije krytí každé z nich.

• Hostitelský povrch.
• Trajektorie.
• Kryt.

Když určíte vlastnost Styl výztuže volného tvaru u spony / fixačního úvazku, můžete změnit připojení spony / fixačního úvazku u hodnoty spony / fixačního úvazku v parametru Styl. Tyč volného tvaru lze připojit k vnitřní nebo vnější straně betonového krytí podle nastavení parametru Připojení spony / fixačního úvazku.

Můžete zvolit, jak chcete zarovnat tyče v sadě, a také nastavit tyče v sadě tak, aby byly rovnoběžné s rovinnou plochou vybranou ve vazbě Zarovnat/zavřít:

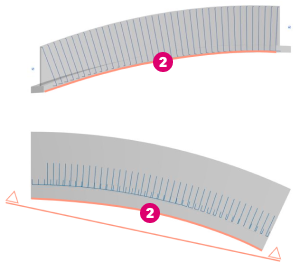

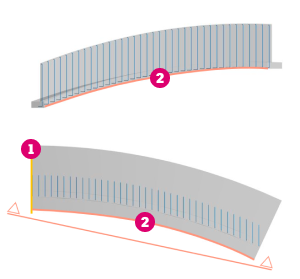

Podle trajektorie	Rovnoběžně s plochou

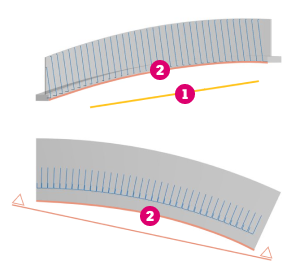

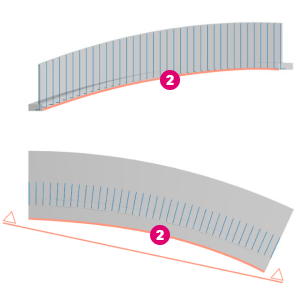

Kolmo k ploše	Vertikální

• Plocha zarovnání.
• Trajektorie.

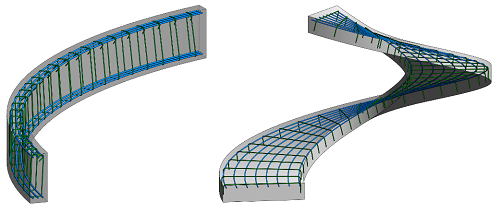

Tip: Umístěte svislé tyče do kulatého sloupu. Sadu výztuží je možné definovat v kulatém sloupu výběrem vnějších stěn pro hostitelský povrch a kruhové hrany pro trajektorii rozmístění.
