Asociace fyzických a analytických prvků

Analytický model je zjednodušené znázornění konstrukčního modelu. Jeho analytické prvky odrážejí předpoklad.

Můžete vytvořit analytickou reprezentaci libovolného fyzického prvku nebo skupiny prvků. Počet prvků, analytických a fyzických, které jsou součástí asociace, není omezen.

Vytvořením analytických protějšků se automaticky nevytvoří propojení mezi dvěma reprezentacemi.

Chcete-li vytvořit propojení mezi fyzickými a analytickými prvky, použijte jednu ze tří možností:

• Ručně vytvořte asociaci fyzických prvků s jejich analytickými protějšky.
• Při vytváření analytické reprezentace použijte asistovanou asociaci.
• Pomocí balíčků Konstrukční analytická automatizace přidejte asociaci při vytváření nebo aktualizaci analytické nebo fyzické reprezentace na základě existujícího fyzického nebo analytického kontextu.

Přidání asociace mezi fyzickým prvkem a jeho analytickým protějškem

1. Vyberte analytický prvek.
2. Na kartě Upravit | <Prvek> panel Koordinace klikněte na (Přidat asociaci).
3. Po zobrazení výzvy ve stavovém řádku vyberte protějšek.


   Poznámka: Prvky, které již jsou součástí asociace, jsou zvýrazněny. Tyto prvky lze pouze odebrat.
4. Kliknutím na tlačítko Dokončit asociaci dokončete, nebo kliknutím na tlačítko Storno zrušte změny a ukončete akci.

Můžete vytvořit asociaci mezi libovolným typem konstrukčních a analytických prvků (například podlaží s analytickým prutem).

Poznámka: Každý prvek může být součástí pouze jedné asociace.

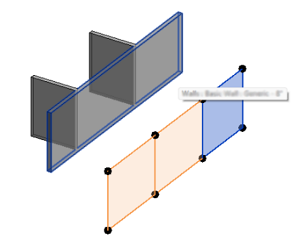

Identifikace asociovaných prvků

Identifikace asociovaných prvků po definování asociace:

1. Vyberte prvek, který je součástí asociace.
2. Na kartě Upravit | <Prvek> panel Koordinace klikněte na (Zvýraznit asociaci).

Poznámka: Zvýraznění prvků s různými asociacemi označí všechny prvky, které se účastní vybraných vztahů.

Odebrání asociace mezi fyzickým prvkem a jeho analytickým protějškem

Odebrání asociace mezi fyzickými a analytickými prvky:

1. Vyberte prvek, který je součástí asociace.
2. Na kartě Upravit | <Prvek> panel Koordinace klikněte na (Odstranit asociaci).

Propojení mezi analytickým prvkem a jeho analytickými protějšky bude odstraněno.

Poznámka:

• Odstraní se nejen asociace pro vybraný prvek, ale celá asociace.
• Vztah mezi fyzickým a analytickým protějškem nelze upravovat. Chcete-li asociaci upravit, je nutné ji odstranit a vytvořit novou.
