Dostupné typy výsledků pro statickou analýzu

Je možné zobrazit výsledky pro vybraný stav zatížení, kombinaci zatížení nebo předdefinovanou obálku stavu zatížení.

Poznámka: Než vyberete výsledky, které chcete zobrazit, klikněte na ovládacím panelu Pohled na tlačítko

Zobrazit analytický model.

Typy výsledků statické analýzy

Reakce
- Síly (FX, FY, FZ)
- Ohybové momenty (MX, MY, MZ)
- Posunutí (UX, UY, UZ)
- Kroucení (RX, RY, RZ)
Výsledky pro prvky (nosníky, sloupy a vzpěry)
- Síly: Fx, Fy, Fz
- Ohybové momenty: Mx, My, Mz
- Posunutí (UX, UY, UZ)
- Napětí: Extrémní normálová napětí, osová napětí (pouze síla), extrémní ohybová napětí (pouze ohybové momenty)

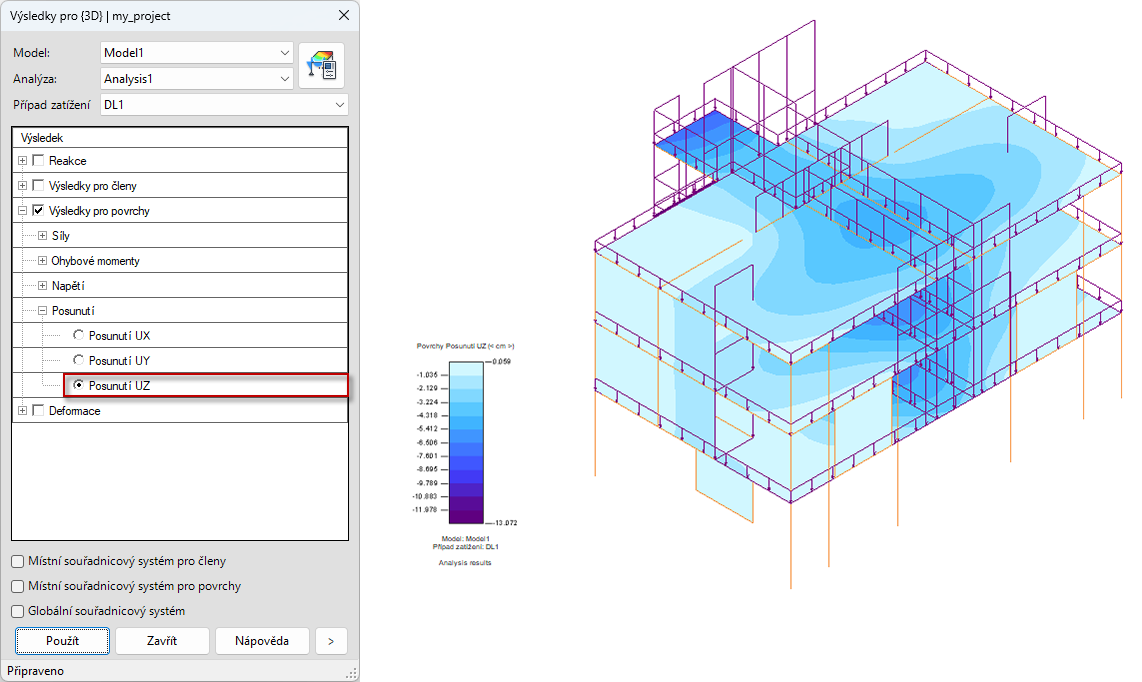

Výsledky pro panely (plošné prvky), například stěny, podlaží a základové desky
- Síly: Nxx (membránová síla), Nyy (membránová síla), Nxy (membránová síla), Qxx (smyková síla) a Qyy (smyková síla)
- Momenty: Mxx, Myy a Mxy
- Napětí: Sxx (absolutní maximum), Sxy (absolutní maximum), Syy (absolutní maximum), Txx (smyk – střední vrstva) a Tyy (smyk – střední vrstva)
- Posunutí: (Ux, Uy, Uz).
Deformace

Poznámka: U panelů lze zobrazit vždy pouze jeden typ výsledku.
