Získejte informace o komponentách sestav šroubů a o chování šroubů, spřahovacích trnů a dírách v modelu.
Šrouby, kotvy, spřahovací trny a svary jsou spojovací prvky. Spojky je možné umístit na standardní dílčí prvky ocelového přípoje, ale ne na dílčí prvky vlastního ocelového přípoje.
Když vložíte šrouby nebo kotvy do modelu, nevloží se pouze šrouby, ale sady šroubů, které obsahují také matice a podložky, a to v různých variantách (sestava šroubů – např. Na2W), a odpovídající díry vytvořené pomocí šroubů v prvku. Podobně platí, že pokud do modelu vložíte spřahovací trny, vloží se také spojovací svary s podpěrným prvkem. Svar je možné upravit jako samostatný objekt.
Sestava šroubů
Pro každý určitý typ sestavy šroubů jsou platné pouze určité hodnoty pevnostní třídy, průměru a parametrů sestavy. Tyto hodnoty jsou uloženy v databázi a není možné je upravovat.
- Sestavu šroubů je možné rozdělit na součásti, šrouby, matice, podložky a díry.
- Prvky sestavy šroubů (až na díry vytvořené šrouby) není možné jednotlivě vybírat.
- Díry vytvořené v sestavě šroubů jsou řízeny sestavou a jejich parametry instance není možné upravit.
- Pokud zkopírujete vstupní prvek, díry vytvořené sestavou šroubů budou zkopírovány také spolu s prvkem a nebudou již nadále sestavou šroubů řízeny.
- Pokud odstraníte díry vytvořené sestavou šroubů, odstraní se celá sestava.
- Pokud odstraníte vstupní prvek, sestava šroubů nebo spřahovací trny a svar nebudou spolu s tímto prvkem odstraněny.
- Nástroje úprav aplikace Revit není možné použít u děr vytvořených sestavou šroubů.
- Při přesunu vstupních prvků je jejich sestavy šroubů nenásledují. Aby je bylo možno přesunout společně, je nutné vybrat vstupní prvek i sestavu šroubů.
- Existuje výchozí hodnota mezery 1/2", při jejímž překročení šrouby oba díly nespojí. Tyto vzdálenosti není možné změnit.
- V sestavě šroubů musí jeho délka převzatá z existujícího standardu zahrnovat:
- Tloušťku podložek a matic, které jsou součástí sestavy.
- Délka přečnívající části.
- Svěrná délka
Databáze obsahuje mapování mezi intervaly svěrných délek, pro které lze šroub použít, a skutečnou délkou použitého šroubu.
Tloušťka ostatních dílů sestavy
Sevřená délka
Délka šroubu
-

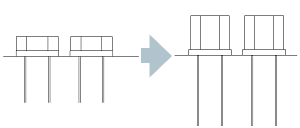

Poznámka: Pokud je celková délka překročena, reprezentace hlavy šroubu se změní:
- Sady sestav šroubů jsou předdefinovány a není možné je upravit.
- Náčrt pole šroubů není možné po jeho vytvoření upravit.
- Parametry instance sestavy šroubů není možné upravovat v režimech náčrtu, úpravy vlastních přípojů nebo úpravy vložených prvků.
