Automatizace vytváření analytických prvků z fyzických

Automatizujte tvorbu, připojování prvků a aktualizaci analytického modelu s využitím fyzikálního modelu jako kontextu.

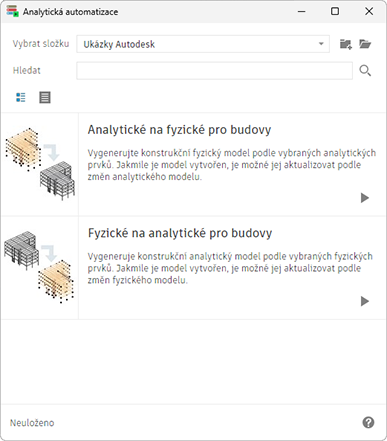

Použití automatizace vytváření analytických prvků z fyzických:

Vstupní data

Výběr fyzických prvků

V modelu aplikace Revit vyberte fyzické prvky, pro které chcete vytvořit nebo aktualizovat analytickou reprezentaci.

Podporované prvky:
  • Konstrukční sloupy (architektonické sloupy nejsou podporovány).
  • Stěny
  • Rámové konstrukce (včetně těch, které jsou součástí systémů nosníků nebo příhradových nosníků).
  • Podlaží

V tomto procesu nejsou brány v úvahu základy.

Všechny ostatní prvky jsou ve výběru zachovány, ale jsou vyloučeny z procesu vytváření a aktualizace analytického modelu.

Podporované prvky skupiny jsou brány v úvahu.

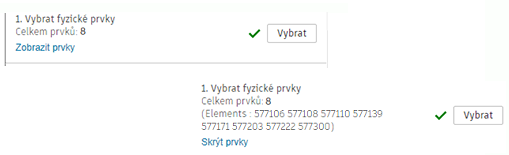

Seznam vybraných prvků můžete zobrazit kliknutím na tlačítko Zobrazit prvky. Prvky budou uvedeny podle svých ID.


Úpravy prvků pomocí pravidel konektivity

Vytvoření a aktualizace analytického modelu na základě fyzikálního modelu se provádí ve dvou krocích:
  1. Vytvořte/aktualizujte polohu, geometrii a parametry analytického prvku.
  2. Připojte analytické prvky.

Chcete-li připojit analytické prvky také po vytvoření a aktualizaci, musí být možnost 2.1. Upravit analytické prvky pomocí pravidel konektivity nastavena na hodnotu (Ano). Výchozí hodnota je Ano.

Pravidla konektivity upravují polohu analytických prvků počínaje značkou.

Tuto značku může reprezentovat:
  1. Nejbližší podlaží – možnost 3.1 Upravit analytické prvky k nejbližšímu podlaží je nastavena na hodnotu (Ano).

    Tolerance, která definuje nejbližší podlaží, se nastaví pomocí parametru 3.2. Tolerance vzdálenosti k nejbližšímu podlaží. Nastavte například hodnotu tolerance na 0,5.

    Tip: Tato vzdálenost je nastavena v délkových jednotkách projektu. Zlomky lze nastavit v desítkovém tvaru.

  2. První skupina prvků, které jsou brány v potaz pro úpravu, pokud je vypnuta možnost Nejbližší podlaží – nastavte možnost 4.1 První skupina prvků, které jsou brány v potaz pro úpravu na Stěna.

    Při posuzování pořadí úprav existují dvě další priority:
  3. Druhá skupina prvků, které jsou brány v potaz pro úpravu – nastavte možnost 4.2 Druhá skupina prvků, které jsou brány v potaz pro úpravu na Sloup.
  4. Třetí skupina prvků, které jsou brány v potaz pro úpravu – nastavte možnost 4.3. Třetí skupina prvků, které jsou brány v potaz pro úpravu na Nosník.
    Chcete-li zvážit prvky, které je třeba připojit, nastavte toleranci vzdálenosti mezi dvěma koncovými/rohovými uzly analyzovaných prvků – 2.2. Tolerance vzdálenosti mezi analytickými prvky. Nastavte například hodnotu tolerance na 0,35.
    Tip: Tato vzdálenost je nastavena v délkových jednotkách projektu. Zlomky lze nastavit v desítkovém tvaru.

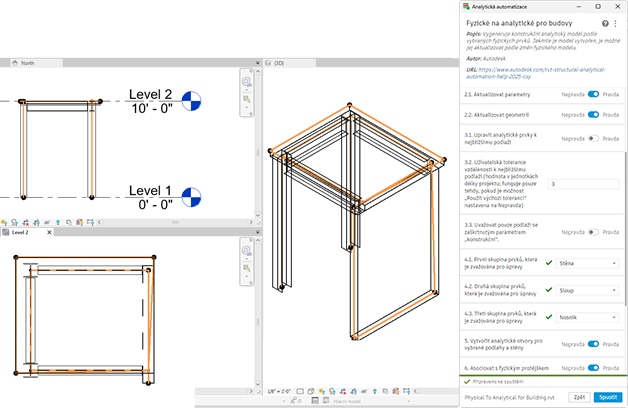

Příklad 1: Úprava prvků bez ohledu na nejbližší podlaží
Poznámka:
  • Všechny analytické prvky jsou zarovnány na střed fyzických nosníků.
  • Obrys analytické desky se upraví podle obvodu nosníků a stěn.
Zdůvodnění:
  • Možnost nastavení k nejbližšímu podlaží je vypnuta.
  • Odpovídající analytické pruty pro rámové konstrukce jsou vytvořeny na jejich ose.
  • Skupina nosníků má při úpravě první prioritu (po podlaží). Tím se zajistí, že zůstanou na místě, zatímco se upraví obrys analytické desky.

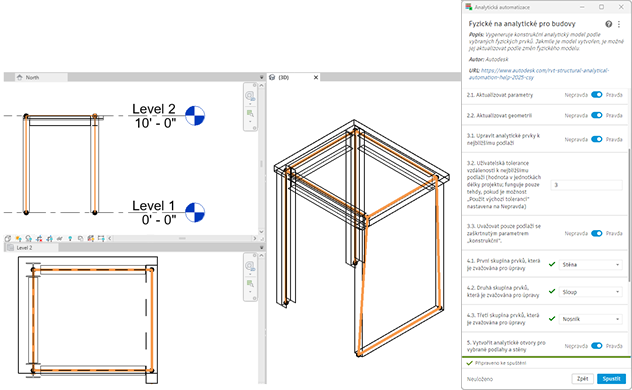

Příklad 2: Úprava prvků s ohledem na nejbližší úroveň jako hlavní referenci
Poznámka:
  • Všechny analytické prvky jsou zarovnány v dolní části na podlaží 2.
  • Obrys analytické desky se upraví podle obvodu nosníků a stěn.
Zdůvodnění:
  • Možnost nastavení k nejbližšímu podlaží je zapnuta.
  • Tolerance vzdálenosti je nastavena na 3 stopy.
  • Skupina nosníků má při úpravě první prioritu (po podlaží). Tím se zajistí, že zůstanou na místě, zatímco se upraví obrys analytické desky.

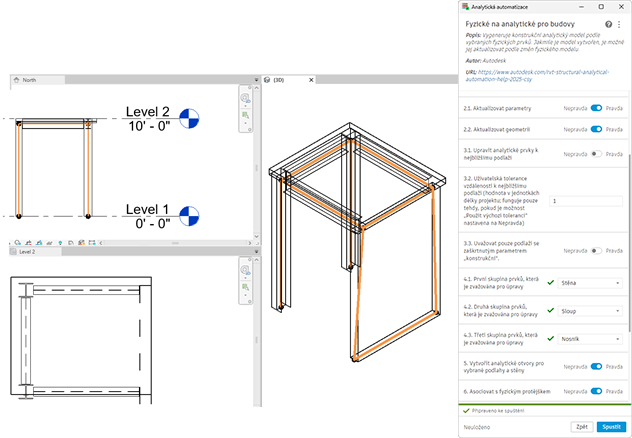

Příklad 3: Úprava prvků s ohledem na velmi malou toleranci mezi analyzovanými uzly
Poznámka: Analytická deska byla vytvořena na obrysu podlaží. Analytické sloupy, analytické nosníky a polohy analytických stěn jsou upraveny podle povrchu analytické desky, ale tyto prvky jsou připojeny k ploše desky, nikoli k jejím uzlům.
Zdůvodnění:
  • Podlaží je orientační bod, který se při úpravě zohledňuje (možnost úpravy s ohledem na nejbližší podlaží zde není tak důležitá, protože pro podlaží je horní plocha považována za referenci pro vytvoření analytické desky).
  • Vzdálenost mezi libovolným rohem desky a uzlem nosníku/sloupu/stěny je větší než 0,6 stopy.


Převzetí vlastností z fyzických prvků

Při vytváření nebo aktualizaci můžete zvolit, zda mají parametry analytických prvků odpovídat hodnotám jejich fyzických protějšků.

Ve výchozím nastavení je tato možnost povolena – možnost 5. Převzít vlastnosti z fyzických prvků (materiál, typ průřezu, otočení v příčném řezu) je nastavena na (Ano).

Spárovány jsou pouze některé parametry:
  • Analytický prut:
    • Typ průřezu a rodina,
    • materiál,
    • otočení v příčném řezu,
    • konstrukční role.
  • Analyticá deska:
    • tloušťka (tloušťka konstrukční hladiny pro více prvků hladiny),
    • materiál (materiál konstrukční hladiny pro více prvků hladiny),
    • konstrukční role.

Vytvoření analytického otvoru

Můžete si vybrat, zda chcete nebo nechcete vytvořit analytické otvory na základě fyzických otvorů.

Ve výchozím nastavení je tato možnost povolena – možnost 6. Vytvořit analytický otvor pro vybrané podlahy a stěny je nastavena na hodnotu (Ano).

Asociace s fyzickým protějškem

Můžete se rozhodnout, zda chcete asociovat fyzické prvky použité jako kontext a jejich analytické protějšky.

Ve výchozím nastavení je tato možnost povolena – možnost 7. Asociovat s fyzickým protějškem je nastavena na hodnotu (Ano).
Poznámka: Viz část Přiřazení fyzických a analytických prvků.

Výstup

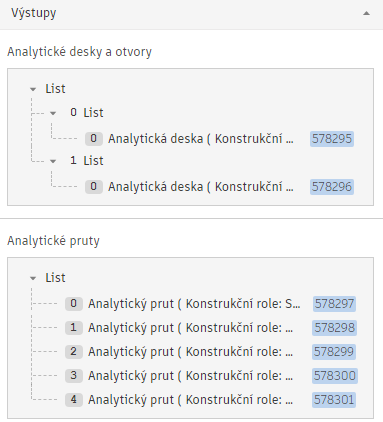

Po vytvoření nebo aktualizaci jsou všechny analytické pruty seskupeny do dvou seznamů: jeden pro pruty a druhý pro desky a otvory.

Seznam vám může pomoci identifikovat prvky nebo změny v procesu vytváření a aktualizace:
