Výsledky pro prvky povrchů jsou zobrazeny ve vztahu k místnímu souřadnicovému systému, který je kompatibilní s jejich směrem rozpětí (viz část Směr rozpětí). Orientace směru rozpětí je přenesena do analytického modelu a je základem pro definování osy X místního souřadnicového systému. Osa Y leží v rovině prvku povrchu a je kolmá k ose X. Osa Z je kolmá k povrchu prvku.

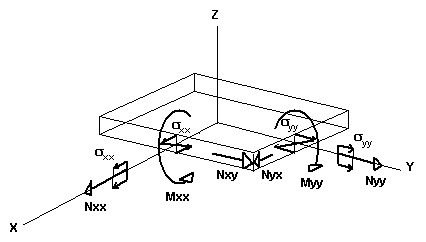

Znaková konvence pro prvek povrchu.
Na tomto obrázku je osa X kompatibilní se směrem rozpětí. Mxx je ohybový moment, který působí ve směru osy definované směrem rozpětí (a je kompatibilní s osou X), zatímco Myy je moment v kolmém směru.
Poznámka: Chcete-li zobrazit místní souřadnicový systém pro prvky povrchů, zaškrtněte políčko v dolní části dialogu Výsledky. Viz část Vizualizace výsledků analýzy.
