Nejlepší metody: Rozdělení povrchu volného tvaru výztuže

Pomocí těchto nejlepších metod můžete umístit rozdělené povrchu volného tvaru výztuže.

Vymodelování volného tvaru výztuže umožňující křížení konvexních nebo konkávních hran

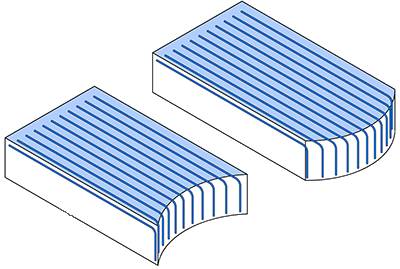

Volný tvar výztuže nemůže křížit konvexní nebo konkávní hrany mezi hostitelskými plochami. K vyplnění konvexní nebo konkávní plochy však můžete použít háky výztuže.

Délky a úhly háků můžete podle potřeby upravit.

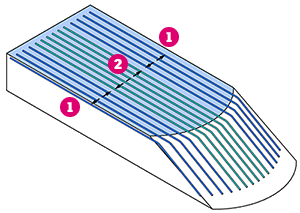

Pokud plochy nesvírají úhel 90 stupňů a hrany mezi nimi jsou konvexní nebo konkávní, bude třeba ohýbat výztuž pod různými úhly. Dosáhnete toho tak, že vytvoříte několik sad výztuží ( a na obrázku níže) a budete měnit úhel a délku háku.

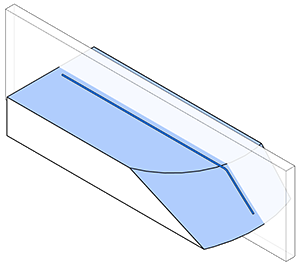

Můžete také použít geometrii nebo pracovní roviny a načrtnout v průsečíku hostitelských ploch tyče řízené jedním tvarem nebo tyče volného tvaru.

Vymodelování volného tvaru výztuže umožňující křížení hran s více segmenty

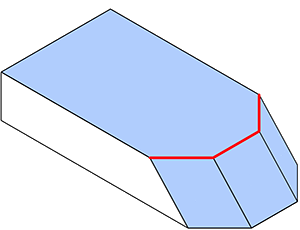

Podobně jako u konvexních a konkávních hran povrchů nebude volný tvar výztuže křížit hrany hostitelských ploch dvou nebo více přímých čárových segmentů.

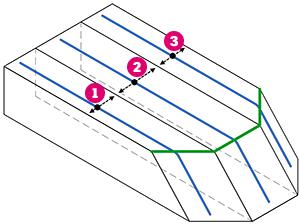

Chcete-li přesně umístit volný tvar výztuže, která kříží jednu hranu, je třeba daný prvek příslušným způsobem rozdělit. Následující prvek je rozdělen na tři segmenty a jsou tak vytvořeny tři jedinečné hrany povrchu.
