Zjistěte, jak umístit výztuže a montážní součásti do prefabrikovaných dvojitých stěn.
Po vytvoření sestav prefabrikátů dvojitých stěn pomocí příkazu Rozdělit je možné do vybraných sestav přidat výztuže. Možnosti při přidávání výztuže jsou stejné jako u ostatních podporovaných prefabrikovaných prvků.
Příkaz Výztuž do dvojité stěny přidá všechny požadované prvky. Během tohoto procesu se jako první vytvoří výztuž a poté se vypočítají žebříčkové nosníky tak, aby se nacházely na prutech podél stěny rovnoměrně rozmístěné od jejího těžiště. Úchyty a pouzdra se přidají s ohledem na aktuální pozici žebříčkových nosníků tak, aby se úchyty nacházely na stejném místě jako žebříčkové nosníky. Pouzdro bude od žebříčkových nosníků odsazeno o hodnotu zadanou v dialogu Konfigurace.
Vzdálenost k otvoru.
Počáteční odsazení rozmístění.
Koncové odsazení rozmístění.
Koncové odsazení délky.
Počáteční odsazení délky.

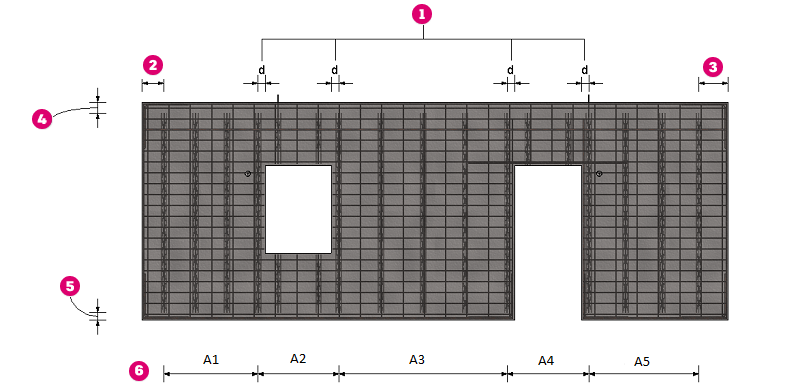

Rozmístění žebříčkových nosníků (A=Plocha).
Výztuž hrany je možné definovat stejným způsobem jako u plných stěn. Závisí na kontuře každé z konstrukcí dvojité stěny. Při umísťování výztuží hran platí následující pravidla:
- Počet vrstev nastaven na hodnotu 1 – výztuž hrany se použije jen v první konstrukci.
- Počet vrstev nastaven na hodnotu 2 – výztuž hrany se použije v první a druhé konstrukci.
- Počet vrstev nastaven na hodnotu 3 – v první konstrukci se použijí 3 vrstvy výztuže hrany a ve druhé konstrukci jedna vrstva.
Ruční výztuže a montážní součásti
Výztuž a montážní součásti je možné umístit na konstrukci ručně, nebo je možné použít Dynamo. Výztuž a montážní součásti je dále možné přidat automaticky pomocí příkazu Montážní součásti. V této fázi se veškerá související data (například strana konstrukce a montážní součásti) zapisují přímo do výztuže a montážních součástí. Při použití příkazu Montážní součásti se navíc do celkové hmotnosti sestavy započítává také skutečná hmotnost výztuží a svařovaných sítí.
