Pomocí dialogu Délky podélných spojů definujte parametry délky spoje pro typ výztuže.
Chcete-li otevřít dialog Délky podélných spojů, klikněte na tlačítko Upravit délky podélných spojů v dialogu Vlastnosti typu výztuže. Schémata těchto parametrů najdete na obrázcích pod následující tabulkou.
| Název | Popis |
|---|---|
| Název typu spoje | Toto je automaticky vyplněný seznam typů podélných spojů výztuží dostupných v projektu pro tento typ výztuže. |
| Násobitel přesahů | Zobrazí hodnotu násobitele délky přesahu určenou pouze ke čtení, který je definován v typu spoje. |
| Automatický výpočet přesahů | Zrušením zaškrtnutí tohoto políčka můžete přepsat automatický výpočet délky přesahu. Automatický výpočet používá parametr Průměr tyče. |
| Délka přesahu | Zobrazuje délku přesahu pro typ spoje a typ výztuže. Pokud není zaškrtnuto políčko Automatický výpočet přesahů, můžete tuto hodnotu upravit přímo. |
| Násobitel střídavého uspořádání | Zobrazí hodnotu násobitele střídavého uspořádání určenou pouze ke čtení, který je definován v typu spoje. |
| Automatický výpočet střídavého uspořádání | Zrušením zaškrtnutí tohoto políčka můžete přepsat automatický výpočet délky střídavého uspořádání. Automatický výpočet používá parametr Délka přesahu. |
| Délka střídavého uspořádání | Zobrazuje délku střídavého uspořádání pro zadaný typ spoje a typ výztuže. Pokud není zaškrtnuto políčko Automatický výpočet střídavého uspořádání, můžete tuto hodnotu upravit přímo. |

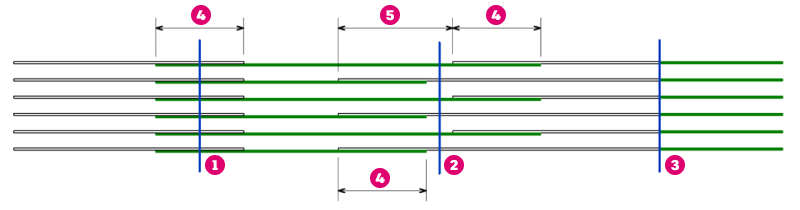

Následující obrázek znázorňuje parametry, které definují podélný spoj výztuže. Klíč pro jednotlivé typy spoje a kóty je následující:
Spoj s přesahem
Přerušovaný spoj s přesahem
Spoj konci k sobě
Délka přesahu
Délka střídavého uspořádání
Poznámka: Chcete-li definovat spoj konci k sobě, můžete změnit vlastnost typu Posunout tyče na Žádný a nastavit odsazení na 0. Chcete-li také upravit střídavé uspořádání tyčí se spoji konci k sobě, můžete otevřít dialog Délky podélných spojů pro požadovaný typ výztuže a upravit délku střídavého uspořádání pro daný typ podélného spoje.
