Definování a úpravy podélných spojů výztuží

Naučte se, jak definovat a upravovat podélný spoj výztuže v pohledu.

V Prohlížeči projektu přejděte k položce Rodiny Konstrukční výztuž Podélný spoj výztuže.

1. Klikněte pravým tlačítkem na podélný spoj výztuže a vyberte položku Duplikovat.
2. Dvakrát klikněte na novou kopii.
3. Definujte, zda se tyče se spojem posunou, zadejte násobitel délky střídavého uspořádání a násobitel délky přesahu.
4. Klikněte pravým tlačítkem myši na nový typ spoje a vyberte položku Přejmenovat. Zadejte název typu spoje.
5. Klikněte na tlačítko OK.
6. Použijte příkaz Spoj a vytvořte nové spoje nebo pomocí příkazu Upravit spoje změňte typ existujících podélných spojů výztuží.

Upravit spoje

Tento příkaz zobrazí v pohledu všechny spoje výztuží, které lze upravit. Můžete vybrat, přesunout a změnit typ a vlastnosti spoje a také můžete spoje z pohledu odstranit.

Úprava spojů:

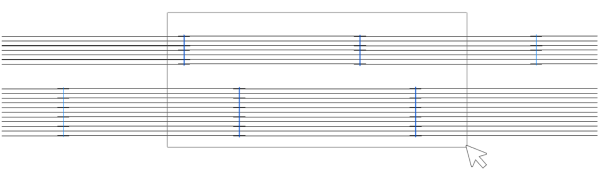

1. Vyberte jednu nebo více sad výztuží.
2. Upravit | Konstrukční výztuž panel Spoj Spoj výztuže
3. Klikněte na kartu Upravit | Spoj výztuže panel Spoj (Upravit spoje) nebo klikněte na možnost (Upravit) na panelu Vybrat.
4. Zobrazí se všechny spoje v pohledu.
   Poznámka:

   • Typ spoje můžete změnit pro více spojů najednou.
   • Můžete vybrat existující spoje, přesunout je nebo otočit nebo je pomocí příkazu Zarovnat můžete zarovnat k jiným referencím. Viz část Zarovnání prvků.

Odstranění spoje:

1. Vyberte spoj a klikněte na tlačítko Odstranit.
2. Dříve připojené sady se sjednotí.

Odstranění spoje a ponechání dříve připojených sad na místě:

1. Vyberte spoj.
2. Na kartě Upravit | Spoj výztuže panelu Spoj klikněte na možnost (Odstranit spoj).
3. Spoj bude odstraněn, ale dříve připojené sady zůstanou na místě a jejich vazby budou obnoveny.

Úprava vzhledu čáry spoje:

1. Otevřete dialog Viditelnost a grafické zobrazení.
2. V levé dolní části klikněte na tlačítko Styly objektů.
3. V dialogu Styly objektů karta Objekty modelu kategorie Konstrukční výztuž upravte vlastnosti Čáry umístění podélného spoje.

   NEBO

4. V dialogu Viditelnost a grafické zobrazení přepište styl čáry pro konkrétní pohled.

Viz část Dialog Viditelnost a grafické zobrazení a Styly objektů.
