Zarovnání analytického modelu pro celé budovy s osnovami a podlažími

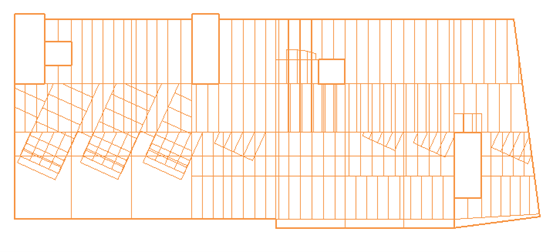

V prvním kroku nástroj pro automatizaci vytvoří analytické prvky pro vybrané konstrukční fyzické objekty. Vytvořený analytický model se řídí inženýrskými postupy nastavenými pomocí automatizační logiky založené na pravidlech. Objekty jsou zarovnány s osnovami a podlažími projektu.

Tato pravidla jsou aplikována automaticky a jejich nastavení můžete upravit pomocí jejich parametrů. Tato pravidla analyzují výběr globálně.

Zarovnat k osnovám

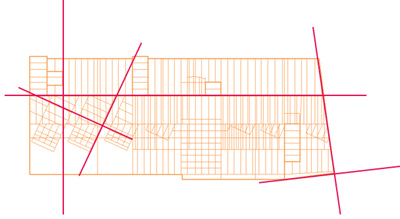

Vybraný konstrukční fyzikální model je analyzován nástrojem pro automatizaci za účelem identifikace jednotlivých dominantních směrů.

Pro každý dominantní směr jsou vybrané konstrukční prvky seskupeny podle jejich relativního odsazení.

Pro každou určenou skupinu se vypočítá virtuální osnova. Tato virtuální osnova bude použita jako reference pro vertikální zarovnání, podle které budou všechny prvky ve skupině zarovnány do roviny.

Pokud se osnova modelu s touto skupinou překrývá, bude považována za vertikální referenci, ke které budou všechny prvky skupiny zarovnány do roviny.

Poznámka: Toto odsazení je vypočtená hodnota představující průměr všech šířek nosníků a tloušťky stěn ve výběru. Může být vynásobena faktorem, který je zadán v nastavení nástroje pro automatizaci.

Poznámka: Vysoká hodnota tohoto faktoru seskupí fyzické prvky s větším relativním odsazením mezi nimi. Jejich přidružené analytické prvky budou zarovnány se stejnou osnovou, což poskytne zjednodušenou reprezentaci.

Poznámka: Menší hodnota tohoto faktoru seskupí pouze fyzické prvky, které se nacházejí blízko sebe. Výsledkem bude méně zarovnaný model, který se však zaměří více na sledování polohy přidružených prvků v rovině.

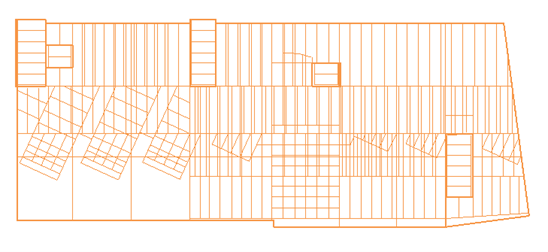

Po promítnutí prvků do nejbližší virtuální osnovy se jejich konce zarovnají s průsečíkem virtuálních osnov nalezených v rámci vypočtené tolerance.

Zarovnat k podlažím

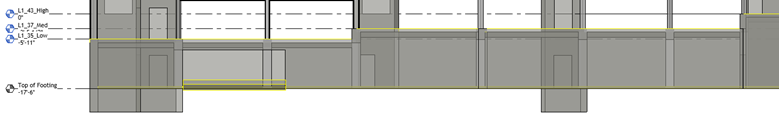

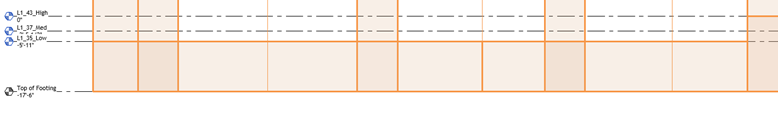

Při vertikálním zarovnání hledá každý prvek modelu podlaží v rámci tolerance. Pokud je v rámci této tolerance nalezeno podlaží, je analytické znázornění tohoto prvku zarovnáno s tímto podlažím.

Tato tolerance je vypočtená hodnota pro každý typ objektu:

U nosníků je to výška jejich průřezu.
U podlaží je to jejich tloušťka.
U sloupů a stěn je to jejich výška.

Tato tolerance se měří od:

Geometrické osy nosníku.
Horní část podlahy a základové desky.
Horní nebo dolní část stěn a sloupů.

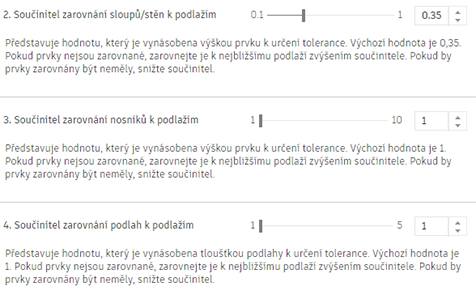

Tuto toleranci lze vynásobit faktorem, který je zadán v nastavení nástroje pro automatizaci pro jednotlivé typy objektu.

Poznámka: Větší faktor pomáhá prvkům najít vzdálenější podlaží.

Pokud je v rámci tolerance prvku rozpoznáno více podlaží, bude podlaží přiřazené k většině prvků použito jako podlaží zarovnání pro všechny prvky.

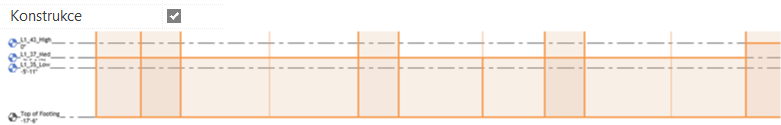

Chcete-li určit podlaží, ke kterému budou prvky zarovnány, zkontrolujte ve vlastnostech podlaží parametr Konstrukční.

Zarovnat k nakloněným rovinám

Nakloněné roviny jsou vypočtené virtuální reference. Jsou určeny, když nástroj pro automatizaci rozpozná šikmou krokev s úhlem k vodorovné rovině menším než 35 stupňů.

Analytická reprezentace této krokve a všechny analytické prvky, které mají fyzické protějšky v kontaktu s touto krokví, budou zarovnány k této rovině.
