Naučte se, jak modelovat spony pomocí zarovnaného rozložení volného tvaru výztuže.
Umístění počátku nebo konce spony
Spony jsou umístěny tak, že počátek a konec tyčí jsou nejblíže k trajektorii, a to i u otevřených tyčí.

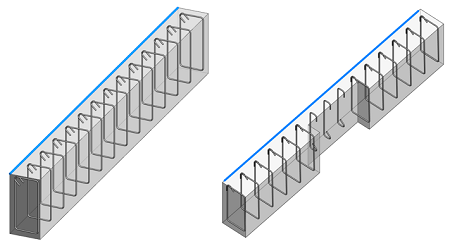

Automatické uzavření spon
U každé tyče v sadě zarovnaného rozložení je možné získat geometrii uzavřeného obrysu povolením možnosti automatického uzavření tyčí. Chcete-li to provést, upravte vazby tyče a zaškrtněte políčko u vazby Zarovnat / uzavřít.
Poznámka: Tato možnost je ve výchozím nastavení při umisťování tyče se stylem Spona/třmen povolena.
Pokud není možné získat uzavřený obrys, možnost zůstane povolena, dokud bude možné určit uzavřený obrys (například pokud jsou přidány nebo odebrány plochy hostitele).

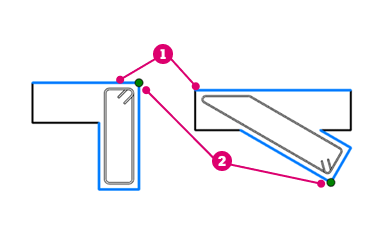

Vybrané plochy.
Trajektorie rozložení.

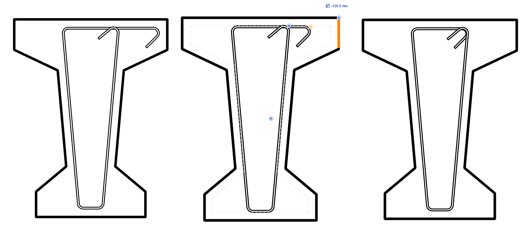

Automatické uzavření spon a prodloužení
Pokud je zapnuta možnost automatického uzavření, konce každé tyče v sadě jsou stále připojeny k plochám prvku. Toto se může zobrazit tak, jako by tyč nebyla uzavřena.
Tip: Pomocí odsazení počátku nebo konce tyče můžete upravit tyč na správnou délku. Případně můžete použít plochu dalšího prvku k zavazbení konců tyčí.
Přepnutí orientaci spony pro zarovnanou výztuž volného tvaru
Orientaci spony pro zarovnané rozmístění výztuže volného tvaru můžete přepnout stisknutím mezerníku. Platí pouze pro uzavřené spony v sadě.
