Zjistěte, jak vyhodnotit zarovnání a propojení modelu po automatizaci a identifikovat prvky, pro které nebyl analytický model vytvořen.
Vyhodnocení zarovnání modelu
Zarovnání analytického modelu můžete vyhodnotit vizuálně nebo pomocí výkazů.
Vyhodnocení zarovnání k podlažím:
- Pohledy
- Ve 3D použijte směr pohledu Přední/Levý/Zadní/Pravý.
- Použijte výšky nebo řezy.
- Izolované prvky nebo skupiny prvků
- Skryjte analytické otvory –- tyto prvky nejsou zarovnány k podlažím.
- Výkazy
- Vytvořte výkazy pro analytické uzly pomocí odsazení asociovaného podlaží. Hledejte (filtrujte) uzly s tímto parametrem s hodnotou jinou než 0.
Vyhodnocení konektivity modelu
Zarovnání analytického modelu můžete vyhodnotit vizuálně.
Vyhodnocení konektivitu uzlů:
- Filtry pohledů
- Vytvořte filtry, které označí nepřipojené uzly.
- Skrytí hostovaných uzlů usnadní vyhodnocení.
- Výkazy
Identifikace prvků, pro které nebyl analytický model vytvořen

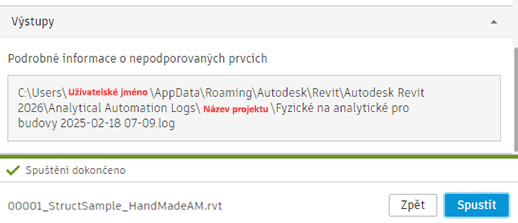

Na konci procesu automatizace je vytvořen protokol.
V tomto protokolu naleznete všechny vybrané prvky, pro které nástroj pro automatizaci nevytvořil analytickou reprezentaci.
Tyto fyzické konstrukční prvky lze identifikovat pomocí jejich ID.
