Možnost Fyzické na analytické pro budovy 2025.2 automatizuje vytváření analytického modelu pro fyzické konstrukční prvky, které nemají asociovanou analytickou reprezentaci. Chcete-li znovu vytvořit analytický model pro tyto prvky, je nutné odstranit existující analytické prvky.
Aktualizace analytického modelu
- Ručně upravte analytickou reprezentaci na základě přiřazených změn fyzikálního modelu.
- Znovu vytvořte analytickou reprezentaci pomocí možnosti Fyzické na analytické pro budovy 2025.2.
| Případ | Detaily |
|---|---|
| Zakřivené prvky |
Možnost Fyzické na analytické pro budovy 2025.2 vytvoří analytický model pouze pro zakřivené konstrukční rámové konstrukce definované jako Oblouk, což jsou nástroje umístěné vedle nástroje Čára.
Tvorba analytického modelu pro zakřivené stěny jakéhokoliv druhu není automatizována. Chcete-li vytvořit zakřivené analytické desky, použijte ruční pracovní postup popsaný pro Analytické desky. Poznámka: 3D povrchy nelze modelovat pomocí analytických desek aplikace Revit.
|
| Sekundární konstrukce |
Některé části budovy mohou vyžadovat jiné nastavení automatizace nebo je nemusíte chtít zarovnat s hlavní konstrukcí. Příklady: schodiště a jejich zábradlí, malé ocelové střechy, uzavírací konstrukce atd. Tyto sekundární konstrukce je vhodné vyloučit z automatizace tvorby hlavní budovy. Po vytvoření analytického modelu pro hlavní budovu můžete automatizovat analytický model pro jednotlivé sekundární konstrukce. Tip: Hlavní budovu není nutné skrýt, protože nástroj pro automatizaci ignoruje fyzické konstrukční prvky, které již mají asociovanou analytickou reprezentaci.
Poznámka: Při automatizaci tvorby analytického modelu pouze pro část projektu pomocí možnosti Fyzické na analytické pro budovy 2025.2 se nově vytvořený analytický model propojí se stávajícími analytickými prvky.
|
| Tvar stěny |

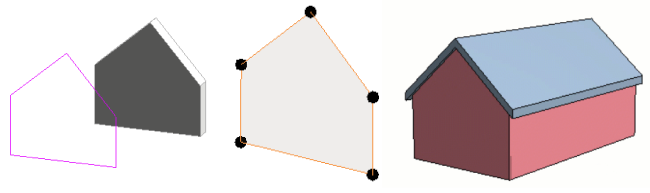

Možnost Fyzické na analytické pro budovy 2025.2 automatizuje tvorbu analytického modelu pro stěny. Přiřazená analytická deska sleduje přesný tvar fyzické stěny, ať už je definována profilem, nebo pokud je horní/dolní část stěny připojena k jiným prvkům.
Možnost Fyzické na analytické pro budovy 2025.2 ignoruje výřezy vytvořené konstrukčním spojem ve fyzických stěnách.
|
| Vertikální nosníky |
Možnost Fyzické na analytické pro budovy 2025.2 také automatizuje tvorbu analytického modelu pro vertikální nosníky, které se ale nebudou řídit pravidly pro zarovnání analytických sloupů k podlaží. Automatizace tvorby analytického modelu použije pravidla zarovnání a připojení specifická pro nosníky.
|
| Spojité sloupce |

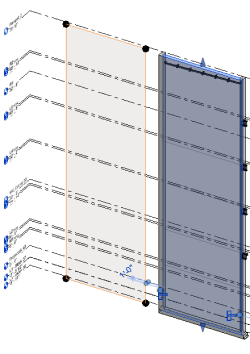

Možnost Fyzické na analytické pro budovy 2025.2 automatizuje tvorbu analytického modelu na základě vybraného tvaru fyzických konstrukčních prvků. Pokud je konstrukční stěna nebo sloupy vytvořena přes několik podlaží, vytvoří se jejich analytická reprezentace tímto způsobem:
|
| Schodiště a zábradlí |
Možnost Fyzické na analytické pro budovy 2025.2 považuje při automatizaci tvorby analytického modelu pro prvky schodiště tyto prvky za samostatné objekty. Totéž platí pro zábradlí. To znamená, že pro každý prvek schodiště/zábradlí bude vytvořena asociovaná analytická reprezentace. Připojení analytických prvků bude zpracováno stejně jako u všech ostatních konstrukčních objektů. Pro automatizaci tvorby analytického modelu se doporučuje izolovat konstrukční část schodiště. Pokud je pro schodiště v projektu vyžadována konkrétní analytická reprezentace, můžete ji vytvořit ručně pomocí analytických prutů a analytických desek.
|
| Příhradové nosníky |

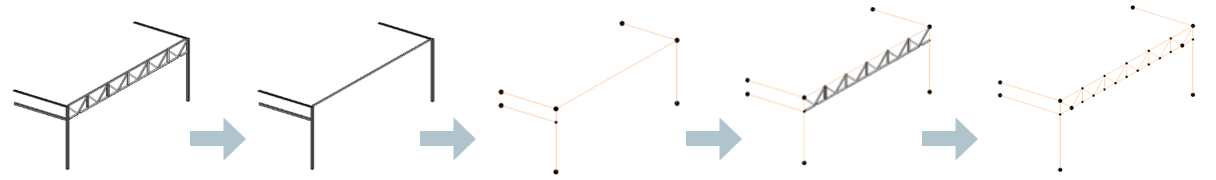

Možnost Fyzické na analytické pro budovy 2025.2 považuje při automatizaci tvorby analytického modelu pro prvky příhradových nosníků tyto prvky za samostatné objekty. To znamená, že pro každý prvek příhradového nosníku bude vytvořena asociovaná analytická reprezentace. Připojení a zarovnání analytických prvků k osnovám i podlažím bude zpracováno stejně jako u každého jednotlivého konstrukčního objektu. Při automatizaci tvorby analytického modelu pro budovu je v některých případech vhodné použít pouze hlavní pás příhradového nosníku. V dalším kroku můžete vybrat další prvky příhradového nosníku a automatizovat pro ně analytický model. Poznámka: Při automatizaci tvorby analytického modelu pouze pro část projektu pomocí možnosti Fyzické na analytické pro budovy 2025.2 se nově vytvořený analytický model propojí se stávajícími analytickými prvky.
Poznámka: Stejně jako ve většině případů jsou prvky příhradových nosníků zarovnány se stejnou osnovou. Aby se případné nesouososti fyzikálního modelu neprojevily v analytickém modelu, doporučuje se pro fázi automatizace prvků příhradových nosníků zvýšit faktor zarovnání prvků v horizontální rovině (například nastavit na hodnotu 2,5).
|
| Zarovnání sekundárních nosníků |

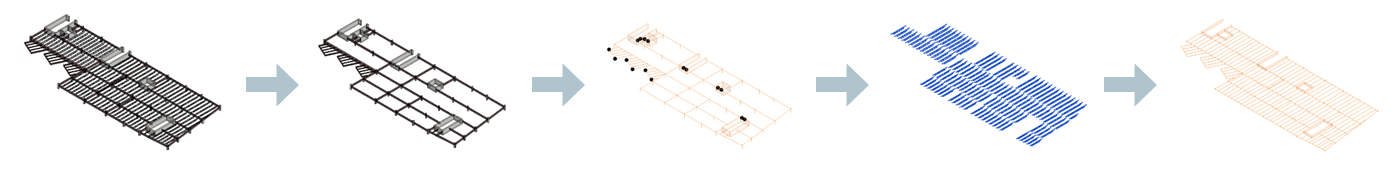

Možnost Fyzické na analytické pro budovy 2025.2 automatizuje tvorbu analytického modelu pro vybrané fyzické konstrukční prvky. V tomto procesu je analytická reprezentace rámových konstrukcí také zarovnána s osnovami. Zarovnání k osnovám se provádí nezávisle na konstrukčním prvku rámové konstrukce nebo na tom, zda je součástí systému nosníků. Pokud je pro analytické pruty asociované se sekundárními nosníky vyžadováno odlišné zarovnání, lze toto zautomatizovat v druhém kroku po automatizaci tvorby analytické reprezentace pro hlavní prvky. Poznámka: Při automatizaci tvorby analytického modelu pouze pro část projektu pomocí možnosti Fyzické na analytické pro budovy 2025.2 se nově vytvořený analytický model propojí se stávajícími analytickými prvky.
Poznámka: Pokud chcete, aby analytická reprezentace sledovala pozici svého přidruženého fyzického konstrukčního prvku, doporučuje se pro fázi automatizace těchto prvků snížit faktor zarovnání prvků v horizontální rovině (například nastavit na hodnotu 0,3).
|
| Střechy s více sklony |
Možnost Fyzické na analytické pro budovy 2025.2 automatizuje tvorbu analytického modelu pro vybrané fyzické konstrukční prvky. V tomto procesu je analytická reprezentace prvků komponenty střechy zarovnána s osnovami a podlažími jako nezávislými prvky, přičemž jsou ignorovány zvláštnosti, které charakterizují tuto skupinu prvků. Nejlepším přístupem je v tomto případě zploštění prvků střechy:
|
| Ocelové prvky výroby |
Možnost Fyzické na analytické pro budovy 2025.2 zpracovává konstrukční fyzické prvky s tvarem ocelové konstrukce jako všechny ostatní prvky. Zvláštnosti:
|
