Naučte se, jak definovat zobrazení v měřítku a přizpůsobit další grafická nastavení pro konstrukční zatížení.
Podobně jako u ostatních prvků aplikace Revit můžete i u zatížení upravit nastavení zobrazení. Kromě těchto nastavení můžete také přizpůsobit šipky, jejich velikost a vzdálenosti mezi šipkami (pro liniové zatížení a plošné zatížení) ve vlastnostech typu.
Definování zobrazení zatížení v měřítku
- Na kartě Správa
panelu Nastavení klikněte na rozevírací seznam
(Nastavení konstrukcí) a vyberte možnost
Nastavení konstrukcí.
- V dialogu Nastavení konstrukcí vyberte kartu Měřítko zobrazení zatížení.
- Na kartě Měřítko zobrazení zatížení zaškrtněte políčko vedle položky Použít nastavení projektu a nastavte hodnotu měřítka pro celý projekt zadáním minimální a maximální délky reprezentace pro všechna zatížení, čímž potlačíte nastavení měřítka typu.

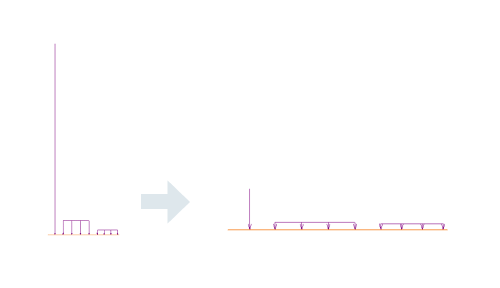

Definování reprezentace zatížení v měřítku je užitečné v případě, že ve stejném pohledu existují zatížení s velkými rozdíly v měřítku hodnot.
