Zatížení

Použijte konstrukční zatížení na analytický model, chcete-li vyhodnotit možné deformace a napětí v návrhu.

Na analytický model můžete použít bodová, liniová a plošná zatížení.

Klikněte na kartu Analyzovatpanel Analytický model (Zatížení) a přejděte k nástrojům zatížení.

• Klikněte na možnost Upravit | <Zatížení> .
  • (Bodové zatížení)
  • (Liniové zatížení)
  • (Plošné zatížení)

Každý nástroj zatížení má dvě možnosti umístění:

1. Bodové zatížení:
   1. (V koncovém bodě) – Vytvořte bodové zatížení zavazbené ke koncovému bodu analytického prutu nebo rohu analytické desky.
   2. (Vybrat pozici) – Umístěte zatížení kamkoliv na analytické pruty nebo desky.
2. Liniové zatížení:
   1. (Na hostiteli) – Vytvořte liniové zatížení zavazbené k analytickému prutu, po celé jeho délce, nebo k hraně analytické desky, po celé její délce.
   2. (Definovat trajektorii) – Umístěte zatížení kamkoliv na analytické pruty nebo desky.
3. Plošné zatížení:
   1. (Na hostiteli) – Vytvořte plošné zatížení pro celý povrch analytické desky.
   2. (Definovat hranici) – Umístěte zatížení kamkoliv na analytické pruty nebo desky.

Hostitel zatížení

• Zatížení mají vždy hostitelský prvek.
• Hostitel umožní odkazování.
• Změny v pozici hostitele spustí aktualizaci pozice zatížení.
• Pokud odstraníte hostitele, bude odstraněno také zatížení.
• Zatížení lze přiřadit pouze k jednomu hostiteli.
• Zatížení lze umístit mimo hostitele.
  • Zatížení zůstane hostované a jeho chování se ve vztahu k hostiteli nezmění.
  • U příslušného prvku se zobrazí upozornění. Jakmile bude tato situace vyřešena, upozornění zmizí.
• Zatížení lze zavazbit ke konci / rohu / celé délce / celé ploše hostitele nebo může mít uživatelem definované umístění vzhledem k hostiteli. Stav vazby je označen parametrem Je zavazbený k hostiteli ve vlastnostech konkrétního zatížení. Ve výchozím nastavení je políčko tohoto parametru zaškrtnuto u zatížení, která jsou vytvořena nástrojem V koncovém bodě nebo Na hostiteli. U zatížení vytvořených pomocí nástrojů Vybrat pozici, Definovat trajektorii a Definovat hranici není políčko pro tento parametr zaškrtnuto.
  • Chcete-li odstranit vazbu ze zatížení, můžete zrušit zaškrtnutí políčka Je zavazbený k hostiteli. Poté se zatížení bude chovat jako zatížení vytvořené pomocí nástrojů Vybrat pozici, Definovat trajektorii a Definovat hranici. Tento proces není vratný. Jakmile odstraníte vazbu ze zatížení, nebude možné ho zavazbit zpět k hostiteli a parametr Je zavazbený k hostiteli bude zobrazen šedě.

Orientace zatížení

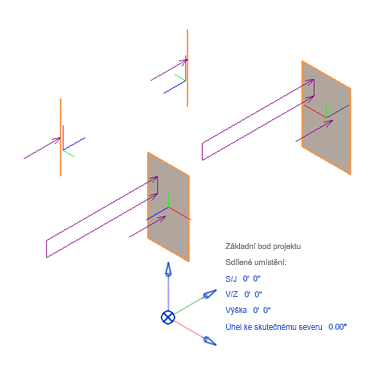

Orientace zatížení je zarovnána se základním bodem projektu a jeho nastavením orientace.

Orientace osy Y sil je zarovnána s orientací S/J, osa X je zarovnána s orientací V/Z a osa Z je zarovnána s výškou.

Otočením projektového severu se změní orientace analytických prvků i orientace zatížení. Pokud změníte orientaci analytických prvků, poloha zatížení nebude aktualizována.
