Do aplikace Revit verze 2022 jsou integrována všechna vylepšení z předchozích několika aktualizací Generativní návrh z roku 2021. (Viz část podrobnosti o přístupu.)
Následující seznamy shrnují vylepšení Generativní návrh od jeho vydání v aplikaci Revit 2021. Podrobnosti o konkrétních vylepšeních a poznámky k verzi pro jednotlivé aktualizace naleznete v části Nové funkce v Generativní návrh 2021.
Vzorové typy studií
- Nyní jsou k dispozici tři další typy studií: Náhodné umístění objektů, Umístění objektu osnovy a Umístění objektu střídavé osnovy.
- V podrobných tématech nápovědy pro typy vzorových studií najdete v části „Příprava modelu“ podrobné informace o použití vzorového modelu aplikace Revit k vytváření vzorových studií a experimentování s Generativní návrh.

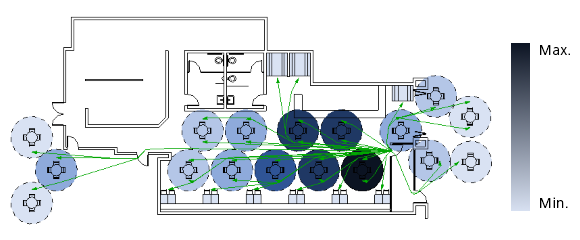

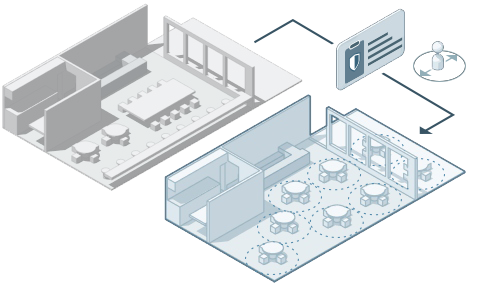

- Případovou studii, která používá vzorový typ studie, naleznete v části Vyzkoušeli jste již: Generativní návrh. Tato případová studie používá generativní návrh pro rozvržení restaurace, které splňuje pokyny pro fyzický odstup.
- Vzorové typy studií jsou nyní uloženy v tomto umístění jako soubory pouze ke čtení:
%PROGRAMDATA%\Autodesk\AECGD\Revit\Samples 2022\<jazyk a národní prostředí>
Chcete-li vytvořit studii pomocí některého z příkladů společnosti Autodesk, vyberte v dialogu Vytvořit studii v seznamu Vybrat složku možnost Ukázky Autodesk.
Chcete-li provést změny vzorového typu studie, nejprve uložte kopii typu studie do jiného umístění.
- Vzorové typy studií nyní poskytují výchozí nastavení pro definování studie.
Sdílení typů studií
Tato vylepšení usnadňují sdílení typů studií se členy týmu.
- Typy studií můžete ukládat do více složek, včetně místních složek a mapovaných síťových jednotek.
- V dialogu Vytvořit studii můžete v rozevíracím seznamu rychle vybrat složku, která obsahuje cílový typ studie.
- Do seznamu můžete přidat další složky a změnit jejich uspořádání pomocí jednoduchého rozhraní. Pokud už složky nepotřebujete, můžete je ze seznamu odebrat.
Definování vstupů pro studii
V dialogu Definovat studii nyní můžete provést následující akce:
- Uložit aktuální nastavení vstupu jako výchozí nastavení pro ostatní studie.
- V případě potřeby vybrat vstupy z rozevíracích seznamů aplikace Revit.

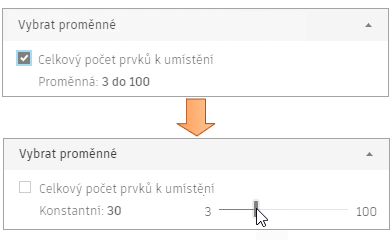

- Změnit vstupy z proměnných na konstantní hodnoty.
Proměnné a konstantní hodnoty ve výsledcích
Následující změny v dialogu Prozkoumat výsledky usnadňují rozlišování mezi proměnnými a konstantami:
- V seznamu výsledků se konstanty zobrazí ve sloupcích zcela vpravo.
- V podokně Detaily pro vybraný výsledek je nyní část Vstupy rozdělena na části Proměnné a Konstanty, takže můžete jasně určit, které hodnoty se pro jednotlivé výsledky změní a které zůstanou stejné.
- V grafu rovnoběžných souřadnic jsou konstanty umístěny ve vzdálených pravých sloupcích. Tučné vertikální čáry představují výstupy
, plné čáry představují proměnné
a přerušované čáry představují konstanty
.
Nástroje Generativní návrh v aplikaci Dynamo
Následující vylepšení usnadňují autorům v aplikaci Dynamo vytváření a úpravy typů studií.

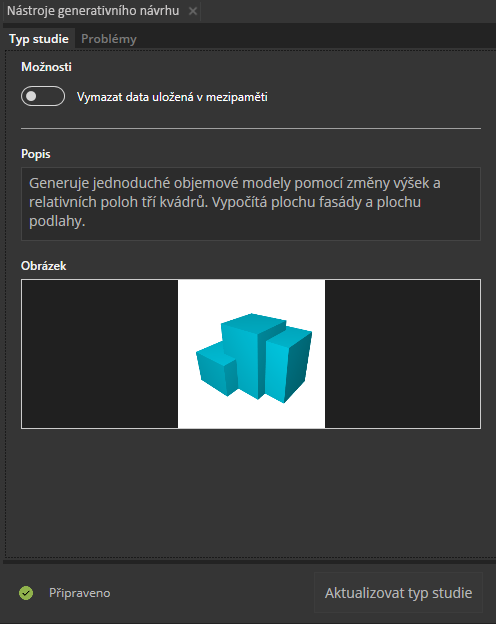

- Nová sada nástrojů zefektivňuje a zjednodušuje proces vytváření a aktualizace typů studií. Chcete-li k těmto nástrojům získat přístup, klikněte na Generativní návrh
Otevřít nástroje generativního návrhu.
- Nástroje se zobrazují v panelu na pravé straně okna aplikace Dynamo. Klikněte na kartu Typ studie a vytvořte nebo aktualizujte typ studie pro aktuální graf, včetně přidružené složky Závislosti.
- Když použijete aplikaci Dynamo k otevření typu studie používajícího balíčky, které nejsou místně nainstalované, zobrazí se zpráva s upozorněním na chybějící závislosti. Vyberte si některou z následujících možností, jak tento problém vyřešit – buď nainstalujte požadované balíčky nebo vlastní uzly, nebo neprovádějte žádnou akci (abyste mohli problémy vyřešit ručně). Toto vylepšení zefektivňuje celý proces a zajišťuje, aby aplikace Dynamo měla k dispozici vše potřebné ke spuštění nebo úpravě typů studií v aplikaci Dynamo. Viz část Řešení potíží: chybějící závislosti.
- Kliknutím na kartu Problémy zobrazte a vyřešte problémy s grafem. Popisy problémů obsahují přímé odkazy na uzly, které vyžadují pozornost, a usnadňují tak proces řešení potíží.
- Pokud je během vytváření grafu vynechán uzel Remember, aplikace Dynamo to zjistí a označí, kde má být uzel Remember přidán. Uzel přidáte pouhým kliknutím na tlačítko na plátně.
- Uzel Remember nyní dokáže zpracovat a ukládat do vyrovnávací paměti geometrii sítě.
Nový výukový obsah
- K dispozici jsou nová témata nápovědy pro návrháře, kteří potřebují používat aplikaci Dynamo kvůli přístupu k možnostem Generativní návrh aplikace Revit.
- Autoři v aplikaci Dynamo, kteří vytvářejí typy studií, naleznou další informace v následujících tématech:
Zvýšení výkonu
Generativní návrh spouští studie rychleji než dříve, díky čemuž jsou výsledky k dispozici rychleji.
Změny na pozadí mají dále za následek vyšší výkon při spuštění Generativní návrh a při zkoumání výsledků různých studií. Tohoto vylepšení výkonu si všimnete zejména tehdy, když budete spouštět mnoho studií.
