Možnosti publikování
Když je soubor CAD vydán do úložiště, klient úložiště publikuje soubor vizualizace. Funkce možností publikování umožňuje určit, jak jsou soubory vizualizace publikovány pro každou aplikaci CAD.
Poznámka: Tato funkce je dostupná pouze pro uživatele s oprávněními správce.
Můžete určit možnosti pro každou z následujících aplikací CAD:
- 2D Inventor
- 3D Inventor
- Všechny aplikace AutoCAD
Poznámka: Toto nastavení je pouze pro ty aplikace, které jsou sdíleny všemi aplikacemi AutoCAD. Pokud není nastavení sdíleno všemi aplikacemi CAD, nebude zobrazeno.
- Pouze AutoCAD
- Pouze AutoCAD Mechanical
- Pouze AutoCAD Electrical
Možnosti aplikace 2D Inventor
Tato tabulka popisuje možnosti publikace dostupné pro 2D Inventor. Některé možnosti mohou platit pro specifické edice aplikace Inventor.
Možnost | Popis |
Všechny listy | Je-li zapnuta, vytvoří všechny z přítomných listů v souboru IDW. Je-li vypnuta, vytvoří pouze aktuální list. |
Zobrazit v prohlížeči | Po vytvoření zobrazí soubor vizualizace v prohlížeči. |
Typ DWF | Určuje, zda bude vytvořený soubor ve formátu DWF nebo DWFx. |
Zapnout úpravu připomínek | Zapíná možnost úprav připomínek v souboru DWF. |
Zapnout připomínky | Zapíná možnost přidání připomínek do souboru DWF. |
Zapnout měření | Zapíná možnost měření dat v prohlížeči DWF. |
Zapnout tisk | Zapíná možnost tisku z prohlížeče DWF. |
Zahrnout 3D model | Zahrne do souboru DWF 3D verzi modelu. |
Zahrnout prázdné vlastnosti | Zahrne do souboru DWF vlastnosti, které nemají žádnou hodnotu. |
Potlačit barvu listu | Pokud je tato možnost zapnutá, použijí se k obarvení pozadí souboru DWF hodnoty definované v proměnných Barva listu červená, Barva listu zelená a Barva listu modrá. |
Režim publikování | Určuje režim, který se použije k publikování souboru DWF. |
Barva listu červená | Definuje množství modré barvy, které se použije pro pozadí. Celé číslo v rozsahu 0 až 255. |
Barva listu zelená | Definuje množství zelené barvy, které se použije pro pozadí. Celé číslo v rozsahu 0 až 255. |
Barva listu červená | Definuje množství červené barvy, které se použije pro pozadí. Celé číslo v rozsahu 0 až 255. |
Zobrazit vyjmuté listy | Zahrnuje listy nastavené v souboru DWF jako Netisknout. |
| Zahrnout tabulky listů | Zahrne do souboru DWF tabulky listů. |
Možnosti aplikace 3D Inventor
Tato tabulka popisuje možnosti publikace dostupné pro 3D Inventor. Některé možnosti mohou platit pro specifické edice aplikace Inventor.
Možnost | Popis |
Pouze součásti rozpisky | Zahrnuje data rozpisky pro všechny součásti ve vyrovnaném formátu. |
Struktura rozpisky | Vynutí uspořádání dat rozpisky ze sestavy všech součástí a podsestav do strukturovaného formátu. |
Vlastnosti komponenty | Zahrnuje informace o vlastnostech jednotlivých komponent v sestavě. |
Zobrazit v prohlížeči | Po vytvoření zobrazí soubor DWF v prohlížeči. |
Typ DWF | Určuje, zda bude vytvořený soubor ve formátu DWF nebo DWFx. |
Zapnout úpravu připomínek | Zapíná možnost úprav připomínek v souboru DWF. |
Zapnout připomínky | Zapíná možnost přidání připomínek do souboru DWF. |
Zapnout měření | Zapíná možnost měření dat v prohlížeči DWF. |
Zapnout tisk | Zapíná možnost tisku z prohlížeče DWF. |
Kvalita složení | Definuje rozlišení DWF. |
Zahrnout všechny členy | Zahrne do souboru DWF všechny členy iSoučásti nebo iSestavy. |
Zahrnout animace | Zahrne do souboru DWF animace prezentace. |
Zahrnout prázdné vlastnosti | Zahrne do souboru DWF vlastnosti, které nemají žádnou hodnotu. |
Zahrnout zobrazení návrhů | Zahrne do souboru DWF všechna zobrazení návrhů. |
Zahrnout polohové reprezentace | Zahrne do souboru DWF všechny polohové reprezentace. |
Režim rozsáhlé sestavy | Zlepšuje výkonnost a stabilitu při práci s rozsáhlými sestavami. Poznámka: Při použití tohoto režimu u malých sestav může dojít ke snížení výkonnosti. Při rozhodování, zda použít tento režim, zvažte velikost sestav, počet velkých sestav a typ dat v sestavách. |
Hmotové vlastnosti | Vypočítá a uloží do souboru DWF fyzické vlastnosti modelu. |
Režim publikování | Určuje režim, který se použije k publikování souboru DWF. |
Publikovat snímek obrazovky | Sejme snímek obrazovky 3D výkresu a publikuje ho do souboru DWF jako jednoduchý obraz. Obraz nelze otáčet ani k němu vytvářet poznámky. Tato vlastnost se využívá ve spojení s vlastností DPI snímku obrazovky. |
DPI snímku obrazovky | V celočíselném formátu stanovuje DPI zaznamenaného snímku obrazovky při zapnuté funkci Publikovat snímek obrazovky. |
Rozvin plechové součásti | Zahrne do souboru DWF rozvin modelu. |
Informace o stylu plechové součásti | Zahrne do souboru DWF informace o stylu plechové součásti. |
Příprava svařence | Zahrne do souboru DWF informace o přípravě 3D svařence. |
Symboly svařence | Zahrne do souboru DWF symboly 3D svařence. |
Poznámka: Ve výchozím nastavení jsou vlastnosti a informace rozpisky při vytváření nového úložiště pro 3D soubory aplikace Inventor zapnuty.
Obecné možnosti aplikace AutoCAD
Tato tabulka popisuje možnosti publikování, které sdílejí všechny aplikace AutoCAD.
Možnost | Popis |
Zahrnout informace o hladinách | Zahrne do souboru DWF informace o hladinách, tak aby bylo možné hladiny prohlížet. |
Inicializace rozvržení | Inicializuje rozvržení do souborů a zajišťuje, aby vyhovovala aktuálním normám rozvržení. Tato vlastnost je zvlášť důležitá při vynucení věrnosti se staršími soubory CAD nebo při přidávání do úložiště pomocí aplikace Autoloader. |
Cesta k souboru s protokolem | Určete cestu, kde chcete uložit soubor DWF. |
Zapnout označení výkresu | Zapíná označování výkresu a umístí označení výkresu do určeného rohu každého výkresu anebo zaznamená protokol do souboru. |
Použít nastavení stránky podle uživatelského souboru DWG | Ignoruje všechna další nastavení v dialogu Možnosti publikace a použije nastavení z publikující aplikace. |
Typ vizualizace | Určuje, zda je soubor vytvořený při zařazení ve formátu DWF nebo DWFx. |
Možnosti aplikace AutoCAD
Tato tabulka popisuje možnosti publikace dostupné pro vertikální produkty AutoCAD. Některé možnosti mohou platit pro specifické aplikace AutoCAD (například AutoCAD Electrical).
Možnost | Popis |
Centrovat výkres | Vystředí výkres na stránce. |
Orientace výkresu | Nastaví orientaci výkresu na výšku nebo na šířku. |
Přizpůsobit papíru | Přizpůsobí výkres papíru, na který se bude tisknout. |
Skrýt objekty ve výkresovém prostoru | Skryje objekty ve výřezu výkresového prostoru. |
Zahrnout rozvržení | Zahrne do souboru vizualizace všechna rozvržení. |
Zahrnout modelový prostor | Zahrne do souboru vizualizace modelový prostor. |
Velikost papíru (britské jednotky) | Určuje velikost papíru v palcích. Zadejte vnitřní název (ne zobrazený název) velikosti papíru, který je definován v konfiguračním souboru (PC3). Například pro velikost papíru 11x17 palců byste zadali ANSI_B_(11.00_x_17.00_Inches). |
Velikost papíru (metrické jednotky) | Určuje velikost papíru v milimetrech. Zadejte vnitřní název (ne zobrazený název) velikosti papíru, který je definován v konfiguračním souboru (PC3). Například pro velikost papíru A4 byste zadali ISO_A4_(210.00_X_297.00_MM). |
Tloušťka čáry vykreslovaného objektu | Zahrne do obrazu tloušťky čar objektů. |
Vykreslit výkresový prostor nakonec | Vykreslí nejdříve geometrii modelového prostoru než geometrii výkresového prostoru. Zapnutím této možnosti se změní umístění karty Model v souborech s rozvržením a modelem. |
Tabulka stylu vykreslení | Určuje soubor plotru nebo konfigurační soubor plotru (PC3). |
Vykreslit obráceně | Vykreslí výkres s natočením o 180 stupňů. |
Vykreslit pomocí stylů vykreslení | Při vytváření souboru DWF vykreslí informace o stylech. |
Kvalita | Nastaví kvalitu zobrazení souboru DWF. |
Měřítko tlouštěk čar | Změní měřítko tlouštěk čar podle měřítka tisku. |
Vykreslení se stínováním | Určuje možnosti vykreslení se stínováním. |
Oblast vykreslení | Určuje oblast vykreslení. |

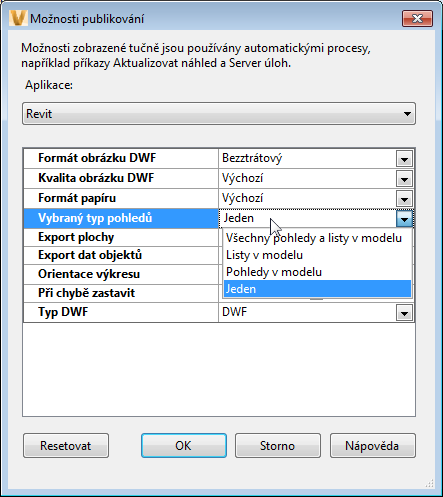

Možnosti aplikace Revit
Tato tabulka popisuje možnosti publikování dostupné v aplikaci Revit.
Možnost | Popis |
|---|
Formát obrázku DWF | Určuje, zda je soubor bezeztrátový nebo ztrátový. |
Kvalita obrázku DWF | Určuje, zda budou obrázky ve formátu DWF exportovány jako soubory PNG (výchozí) nebo v komprimovaném formátu JPG s nastavením kvality (nízká, střední, vysoká). |
Formát papíru | Určuje formát papíru (ISOxx, ANSIxx, ARCHxx) pro 2D pohledy a listy. |
Vybraný typ pohledů | Určete, které pohledy chcete publikovat. - Jeden – publikuje poslední uložený pohled nebo výchozí pohled.
- Listy v modelu – publikuje všechny listy.
- Pohledy v modelu – publikuje všechny pohledy.
- Všechny pohledy a listy v modelu – publikuje všechny listy a všechny pohledy.
|
Export plochy | Určuje export vlastností plochy odděleně od geometrické reprezentace, aby jednotlivé místnosti a jejich data mohla být zobrazena pomocí softwaru pro správu zařízení (například aplikace Autodesk FMDesktop) nebo softwaru pro připomínkování ve formátu DWF (například aplikace Autodesk Design Review). |
Export dat objektů | Určuje export vlastností instancí a typů objektů v exportovaných pohledech. Další informace naleznete v tématu Export dat objektů do souborů DWF nápovědy k aplikaci Revit. |
Orientace výkresu | Určuje, zda jsou výkresy orientovány na šířku nebo na výšku. |
Při chybě zastavit | Určuje, zda se procesor úloh zastaví, když dojde k chybě. |
Typ DWF | Určuje, zda bude vytvořený soubor ve formátu DWF nebo DWFx. |
Správa možností publikování
Poznámka: Konfigurovat možnosti publikování smí pouze správce.
- Klikněte na položku Nástroje > Správa > Nastavení úložiště.
- V dialogu Nastavení úložiště klikněte na kartu Vizualizace.
- Klikněte na tlačítko Možnosti.
- V dialogu Možnosti publikování vyberte ze seznamu Aplikace programy, pro které chcete přizpůsobit nastavení vizualizace.
- Zaškrtněte políčko vedle každé možnosti publikování, kterou chcete zapnout. Nebo pokud má možnost předdefinované hodnoty, vyberte hodnotu ze seznamu ve sloupci Vlastní.
- Kliknutím na tlačítko OK uložíte změny a zavřete dialog Možnosti publikování.
Poznámka: Chcete-li obnovit změny aktuální relace na výchozí hodnoty, můžete kdykoliv kliknout na tlačítko Obnovit.
