Seskupené řádky rozpisky

Informace o seskupených řádcích rozpisky

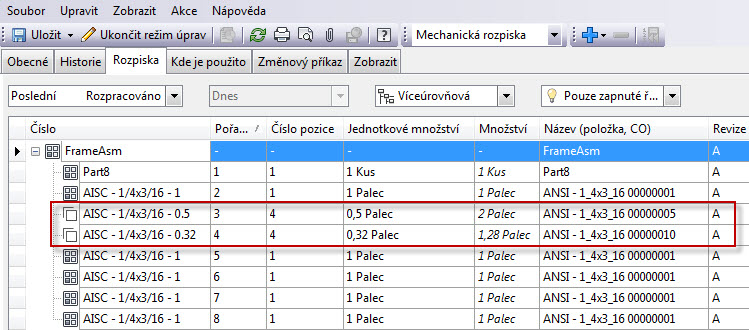

Seskupený řádek rozpisky je řádek obsahující více výskytů položky, která sdílí stejnou nadřazenou položku, ale má jednu nebo více vlastností řádku rozpisky s různými hodnotami. Může se jednat o vlastnosti řádku rozpisky Délka, Množství či Popis, ale také o jiné vlastnosti.

Seskupený řádek rozpisky je v rozpisce označen ikonou seskupení .

Proč jsou některé řádky rozpisky seskupeny?

Objekty v návrhu mají často stejný zdroj, ale různé vlastnosti. Může se například jednat o skladový materiál, který je nařezán na různou délku nebo má různou povrchovou úpravu.

Tyto komponenty často mají stejné číslo součásti a jejich odlišnosti určují jiné vlastnosti.

Protože tyto komponenty mají stejné číslo součásti, často jsou v rozpisce CAD kombinovány. Když je rozpiska CAD importována do úložiště, tyto seskupené řádky jsou ponechány seskupené, pokud se správce nerozhodne seskupovat řádky rozpisky podle rozpisky návrhu.

Pravidla pro seskupování řádků rozpisky

U řádků rozpisky, které mají být v úložišti seskupeny, je nutné dodržet následující pravidla.

• Aby bylo možné aktivovat funkci seskupení řádků rozpisky, je nutné v dialogu Konfigurovat přiřazení položky aktivovat možnost Automaticky vybrat první duplicitní položku.

• Aby bylo možné řádky rozpisky seskupit, musí být importovány z rozpisky CAD. Ručně vytvořené řádky rozpisky nejsou automaticky seskupeny, i když mohou existovat položky se stejným číslem.

• Pokud chcete po importování zachovat skupiny rozpisky CAD, je nutné v dialogu Konfigurovat přiřazení položky aktivovat možnost Seskupit řádky rozpisky podle rozpisky návrhu.

• Čísla položek se musí shodovat.

• Výskyty položek musí sdílet stejnou nadřazenou položku.

• Aby je bylo možné sloučit, musí mít položky v seskupeném řádku měrné jednotky stejného typu.

  Lze například sloučit řádky, které používají jako měrné jednotky palce i milimetry, ale nelze sloučit řádky, které používají měrné jednotky hmotnosti a délky.

• Nastavení zapnutí či vypnutí řádků skupiny je při zrušení sloučení zachováno. Pokud je například seskupený řádek rozpisky nastaven jako vypnutý a seskupení je rozděleno, všechny řádky rozpisky jsou uvedeny jednotlivě a zachovají si nastavení vypnutého zobrazení.

Jak aplikace Vault zobrazuje hodnoty seskupených řádků rozpisky?

Když jsou řádky rozpisky seskupeny, v rozpisce se zobrazí pouze jeden řádek. Pokud není určeno jinak, zobrazené hodnoty představují vlastnosti primárního řádku rozpisky.

Detaily

• Primární řádek rozpisky je řádek s ID detailu. Pokud žádný řádek ve skupině nemá ID detailu, jako primární řádek je vybrán jiný řádek.

• **Číslo pozice – **Určuje umístění skupiny. Pokud řádky nejsou seskupené, tato hodnota se použije u všech řádků.

• **Pořadí řádků – **Určuje pořadí řádků skupiny. Pokud řádky nejsou seskupené, tato hodnota se použije u všech řádků.

• **Jednotkové množství – **Pokud všechny položky ve skupině řádků rozpisky sdílí stejný typ měrné jednotky, ale skutečné jednotky se liší, v poli Jednotkové množství se zobrazí hodnota primárního řádku.

  Poznámka: Pole Jednotkové množství se ve výchozím nastavení nezobrazuje. Do rozpisek jej lze přidat přizpůsobením pohledu rozpisky.

• **Množství položky – **Hodnota Množství položky reprezentuje množství položek ve skupině.

  Poznámka: Pole Množství položky se ve výchozím nastavení nezobrazuje. Do rozpisek jej lze přidat přizpůsobením pohledu rozpisky.

• **Množství – **Hodnota Množství je součet všech množství ve skupině.
