Advance Steel bietet eine Reihe von Zeichnungsstilen für die Erstellung von allgemeinen Übersichtszeichnungen, Profilen und Fertigungsplänen in verschiedenen Konstruktionen.
Ein Zeichnungsstil ist eine Gruppe von Anweisungen zum Erstellen einer Detailzeichnung und definiert die anzuzeigenden Elemente, einschließlich der Voreinstellungen für Beschriftung und Bemaßung.
Die vordefinierten Zeichnungsstile sind für jede Installation und jedes Land unterschiedlich. Benutzerdefinierte Stile werden mithilfe über Zeichnungsstilverwaltung definiert. Weitere Informationen finden Sie im Abschnitt zum Erstellen und Verwalten von Zeichnungen in der Hilfe von Advance Steel.
Die Werkzeuge für die Erstellung von Zeichnungen werden in Paletten für Schnelldokumente gruppiert.

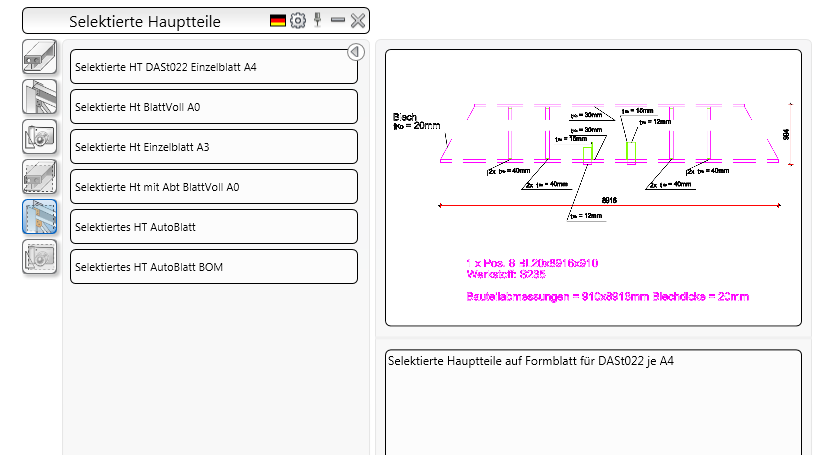

- Zeichnungsstilpalette
- Zeichnungsprozesspalette

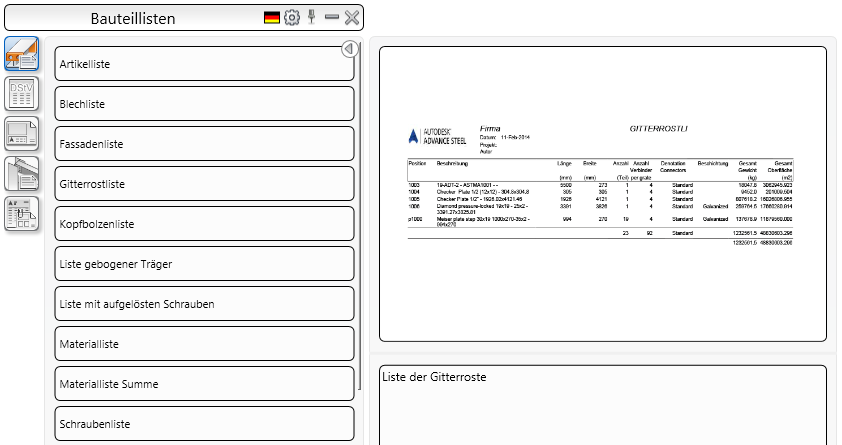

- Stücklistenvorlagen-Palette
- Zeichnungsstilpalette
- Zeichnungsprozesspalette
- Stücklistenvorlagen-Palette
In den Paletten können Sie rasch nach Zeichnungsstilen und -prozessen zum Erstellen von Zeichnungen und nach Stücklistenvorlagen zum Erstellen von Stücklisten suchen. Die Kategorien werden mithilfe intuitiver Bilder dargestellt.
| Palette | Name der Palette für Schnelldokumente |
|---|---|
|

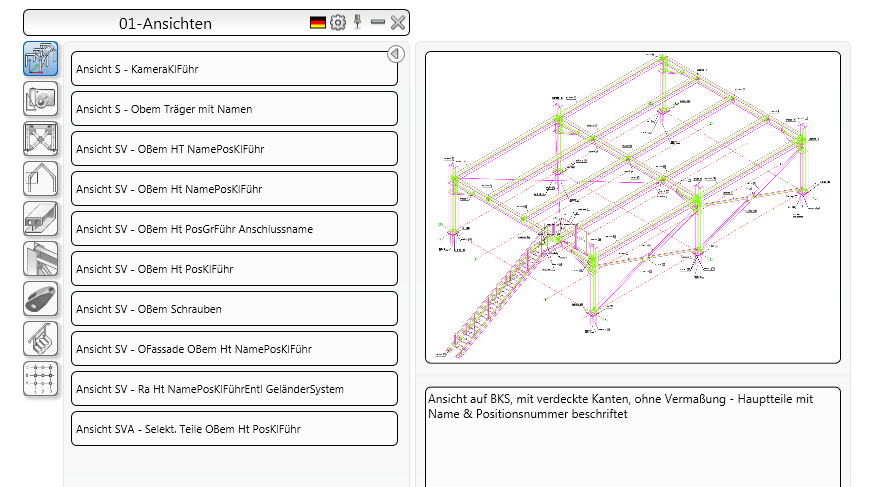

Zeichnungsstilpalette |
|
Zeichnungsprozesspalette |
|
Stücklistenvorlagen-Palette |
