Anmerkung: Diese intelligente Blockfunktion ist als Technology Preview verfügbar. Was ist eine Technology Preview?

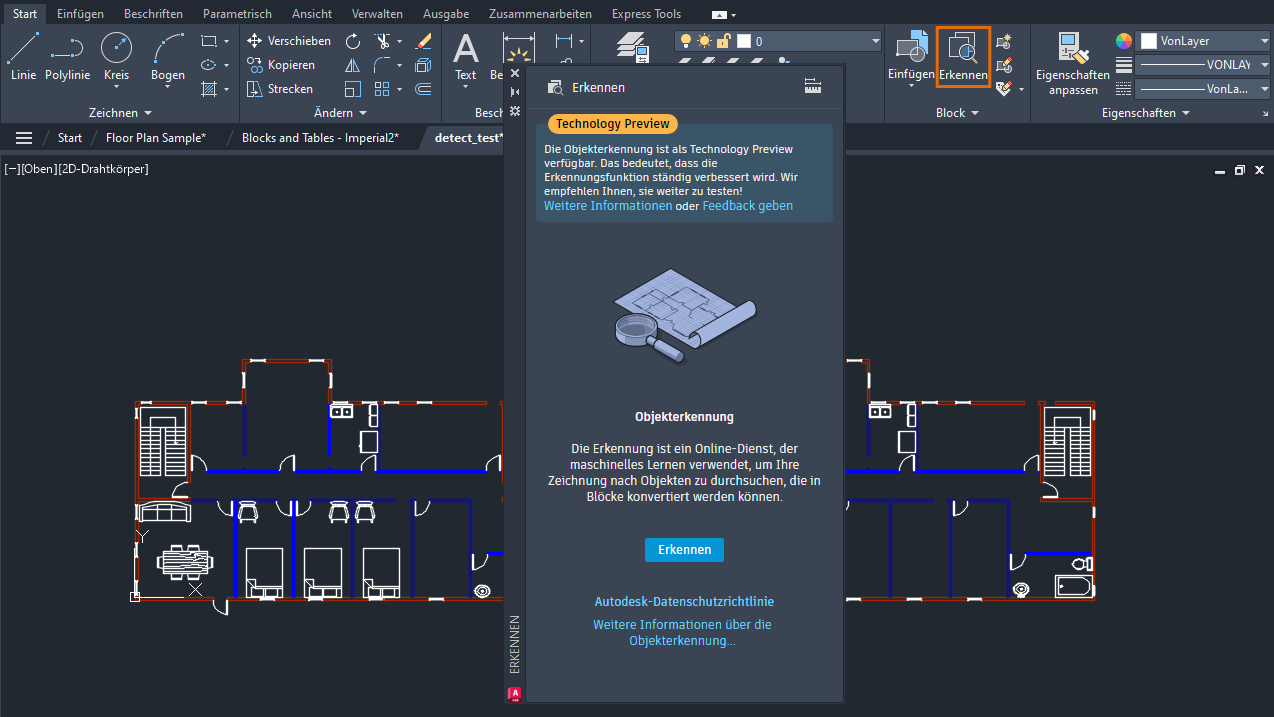

AutoCAD 2025 enthält eine Technology Preview, die maschinelles Lernen verwendet, um Ihre Zeichnung zu scannen und Objekte zu ermitteln, die in Blöcke konvertiert werden können.

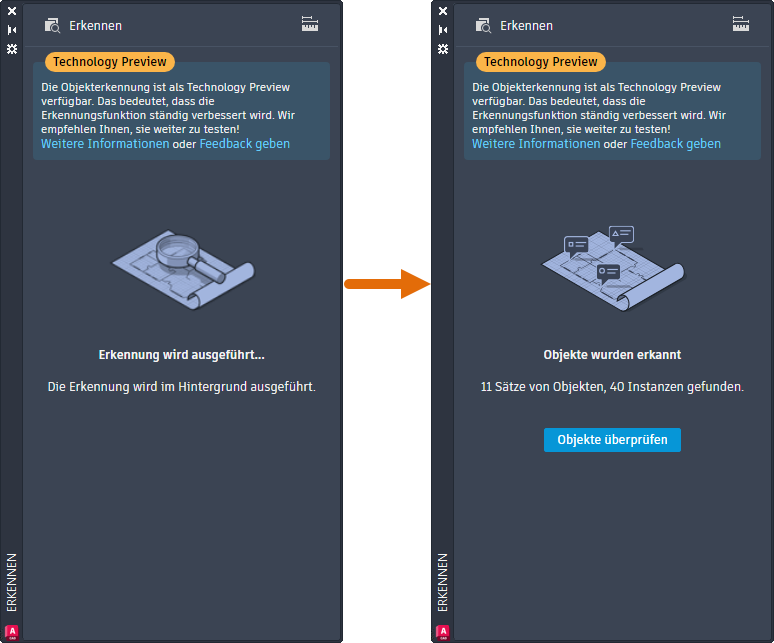

Wenn Sie die Objekterkennung starten, wird die Geometrie der Zeichnung zur Erkennung an den AutoCAD-Dienst für maschinelles Lernen gesendet. Nachdem der Dienst die Zeichnung analysiert hat, werden Sie von der Palette benachrichtigt, ob Objekte gefunden wurden, die in Blöcke konvertiert werden können. Klicken Sie auf Objekte überprüfen, um die ermittelten Instanzen weiter zu prüfen und zu bewerten.
Im Überprüfungsmodus wird der Werkzeugkasten Erkennung oben im Zeichenfenster angezeigt. Dieser Werkzeugkasten enthält verschiedene Optionen zum Navigieren und Verwalten von Erkennungsergebnissen. Die Erkennungsergebnisse werden in Gruppen ähnlicher Objekte gruppiert. Ein Satz stellt eine Gruppe ähnlicher erkannter Objekte dar, die in Instanzen eines einzelnen Blocks konvertiert werden können.

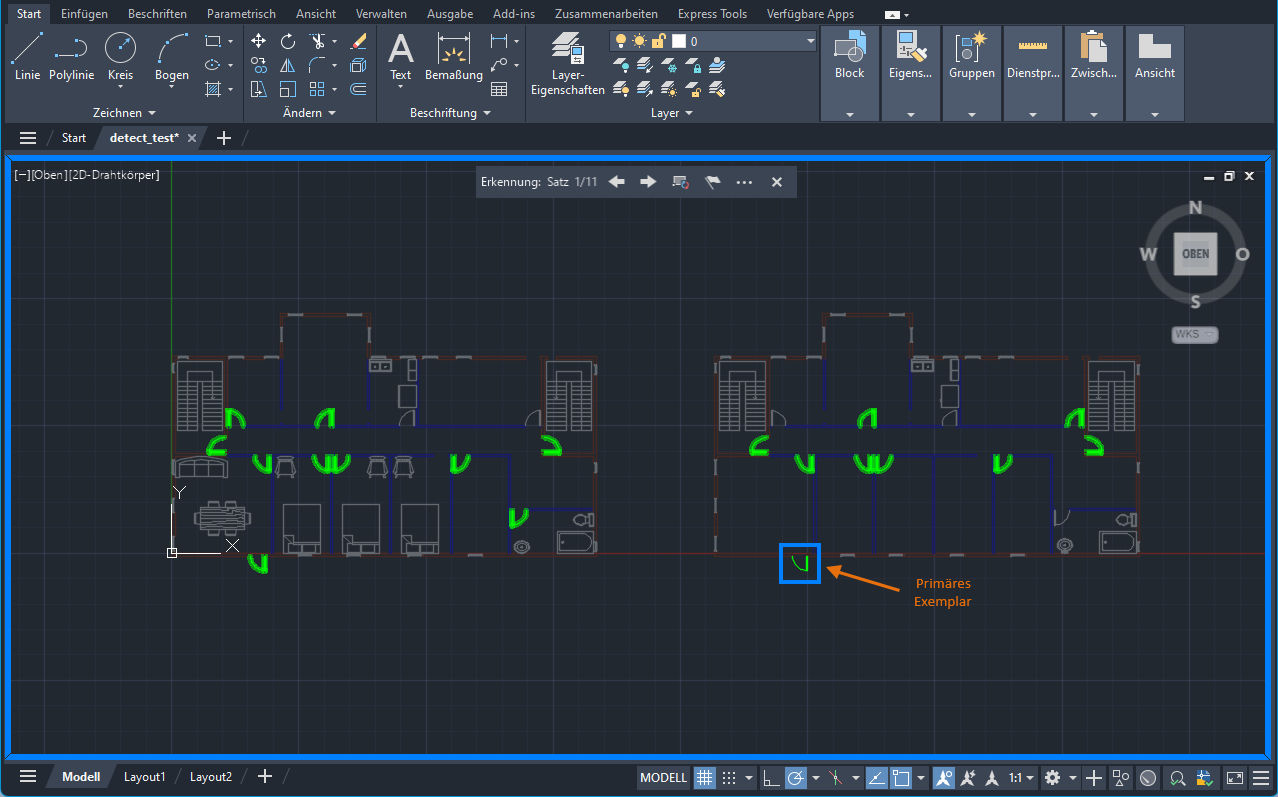

Innerhalb jedes Satzes dient die primäre Instanz (mit blauem Rand umrandet) als Blockdefinition beim Konvertieren in einen neuen Block. Wenn Sie sich alternativ für die Konvertierung in einen vorhandenen Block entscheiden, wird die primäre Instanz verwendet, um Einfügungsmaßstab und Drehung für den Block zu definieren.

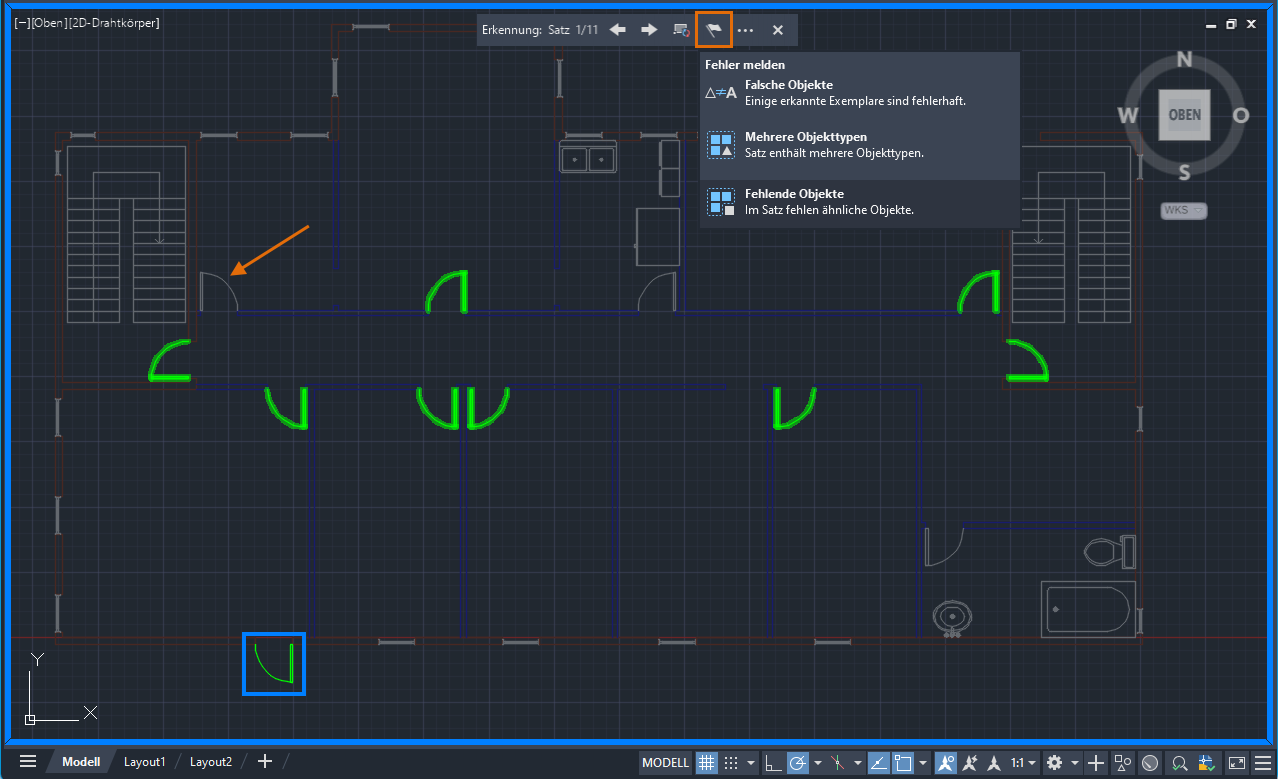

Bei der Überprüfung der Erkennungsergebnisse können falsche Sätze oder Instanzen auftreten. Im folgenden Beispiel werden ähnliche Objekte nicht erkannt und nicht in den Satz aufgenommen. Sie können diesen Fehler mithilfe des Werkzeugkastens Erkennung melden. Durch die Meldung von Fehlern tragen Sie zur Verbesserung der Gesamtleistung und Genauigkeit des Diensts für maschinelles Lernen bei.
Wichtige Hinweise
Die Objekterkennung ist eine Technology Preview-Funktion. Dies bedeutet, dass kontinuierlich daran gearbeitet wird, die Funktionen und Optionen zu verbessern. Wichtige Punkte, die Sie berücksichtigen sollten:
- Die Objekterkennung wurde für Zeichnungen in der Draufsicht konzipiert. Derzeit eignet sich die Erkennung am besten zur Identifizierung architektonischer Objekte, obwohl möglicherweise in dieser Version nicht alle architektonischen Objekte korrekt erkannt werden.
- Um die Erkennungsgenauigkeit zu optimieren, während der Algorithmus für maschinelles Lernen weiter verbessert wird, wird empfohlen, die Zeichnung auf reale Einheiten einzustellen, bevor Sie die Erkennung starten.
Die folgenden Befehle sind zudem im Überprüfungsmodus blockiert:
- BBEARB
- VERGLEICH
- ANZAHL
- ZÄHLERLISTE
- PLOT
- PUBLIZIEREN
- REFBEARB
- BAND
- XVERGLEICH
Die Analyse von Zeichnungen und die schnelle Identifizierung von Objekten, die in Blöcke konvertiert werden können, bieten Vorteile wie Zeitersparnis, Produktivitätssteigerung und Reduzierung von Fehlern bei der Blockkonvertierung. Im weiteren Verlauf der Entwicklung dieser Funktion sind Ihr Feedback und Ihre Berichte über eventuell aufgetretene Fehler wichtig, um die Leistung und Genauigkeit dieser Funktion zu verbessern.
