Wählen Sie ein Querverweisformat aus, und fügen Sie Ihren Zeichnungen Querverweise hinzu.
AutoCAD Electrical-Toolset fügt zusammengehörigen Stromlaufplan-Betriebsmitteln Querverweisinformationen hinzu, die auf die Position des referenzierten Betriebsmittels verweisen. Ein übergeordnetes Betriebsmittel ist mit der Querverweisposition jedes untergeordneten Betriebsmittels beschriftet. Ein untergeordnetes Betriebsmittel ist mit der Querverweisposition seines übergeordneten Betriebsmittels beschriftet.

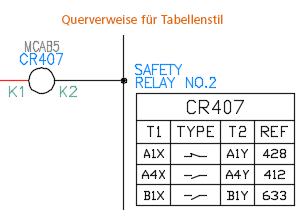

Für übergeordnete Betriebsmittel unterstützt AutoCAD Electrical-Toolset drei Typen von Querverweisen.
Für untergeordnete Betriebsmittel werden nur Querverweisbeschriftungen im Textformat unterstützt.

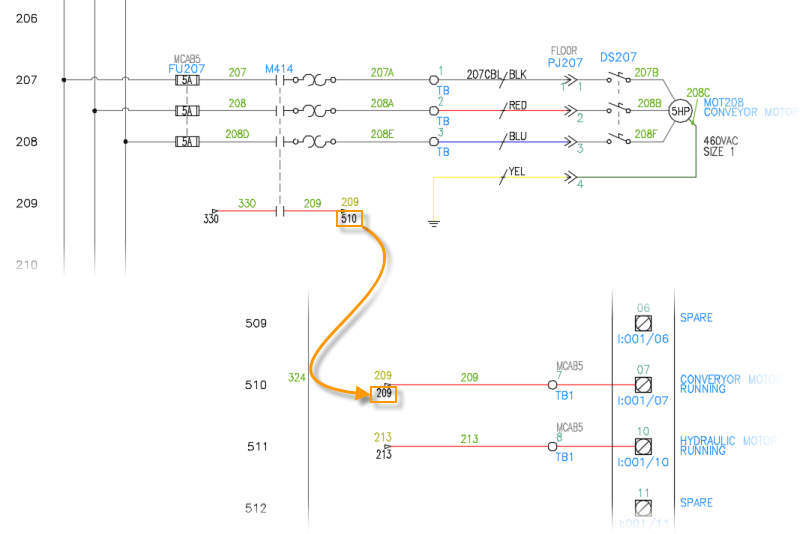

Auch Signalpfeile werden mit Querverweisinformationen versehen. Ein Quellpfeil wird mit der Querverweisposition jedes seiner Zielpfeile beschriftet. Ein Zielpfeil wird mit der Querverweisposition seiner Quelle beschriftet.
Bestimmen Sie Format und Stil von Querverweisen unter Zeichnungseigenschaften
Registerkarte Querverweise.
Aktualisierungen von Querverweisen
Wenn für ein Projekt Echtzeit-Querverweiserstellung festgelegt ist, wird die Querverweisbeschriftung immer dann aktualisiert, wenn eine Aktion die Querverweisposition eines Betriebsmittels oder Signalpfeils ändert. Wenn Sie beispielsweise einen Kontakt hinzufügen und ihn einem übergeordneten Betriebsmittel zuordnen, so wird das neue untergeordnete Betriebsmittel in den Querverweis des übergeordneten Betriebsmittels aufgenommen. Wenn Sie ein untergeordnetes Betriebsmittel an eine neue Position verschieben, so wird die Position im Querverweis des übergeordneten Betriebsmittels entsprechend angepasst. Wenn Sie ein untergeordnetes Betriebsmittel löschen, so wird der Verweis auf dieses Betriebsmittel aus dem Querverweis des übergeordneten Betriebsmittels entfernt. Diese Aktualisierungen erfolgen unabhängig davon, ob sich das übergeordnete und das untergeordnete Objekt in derselben Zeichnung befinden oder nicht.
Wenn die Echtzeit-Querverweiserstellung deaktiviert ist oder wenn die Zeichnungen nicht automatisch aktualisiert werden konnten, verwenden Sie zum Aktualisieren der Querverweise die folgenden Befehle:
- Betriebsmittelquerverweis Finden
- Signalreferenz aktualisieren Finden
Der Befehl Betriebsmittelquerverweis erstellt zwei Berichte:
- Querverweis-Bericht - Eine Liste mit jedem Betriebsmittel mit Anzahl und Position der untergeordneten Kontakte
- Fehlerbericht - Eine Liste aller Ausnahmen hinsichtlich untergeordneter Kontakte, die keine übergeordnete Relaisspule aufweisen, und übergeordneter Relaisspulen, die keine untergeordneten Kontakte aufweisen.

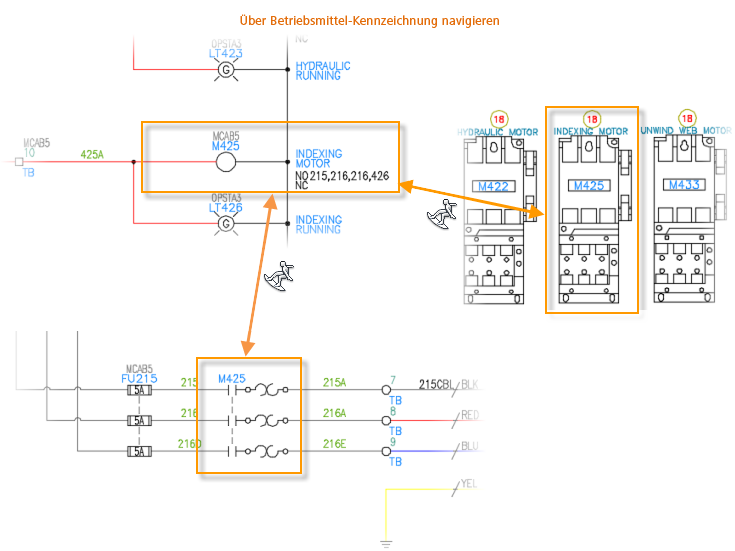

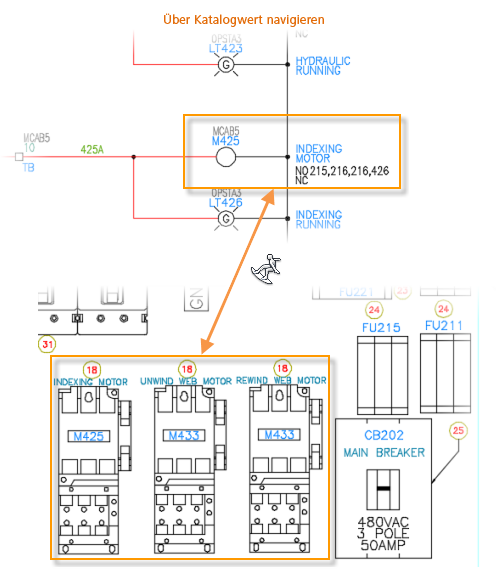

Navigation

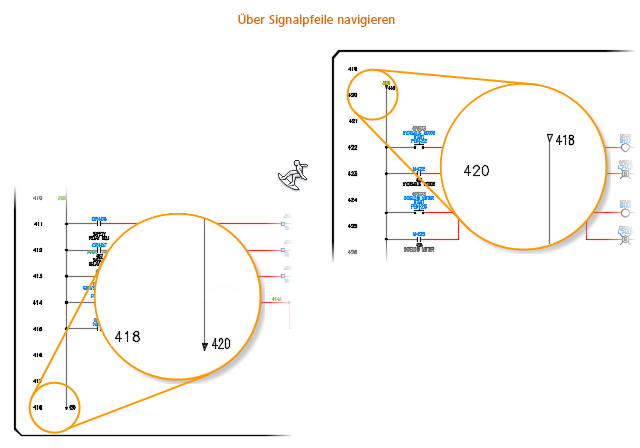

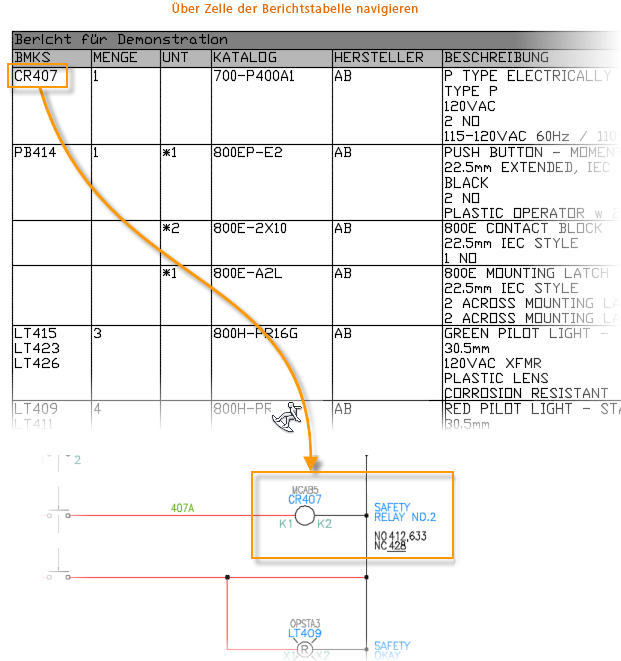

Mittels Navigation gelangen Sie zu zugehörigen Betriebsmitteln oder indem Sie dem Pfad eines Signalpfeils folgen. Finden
