So bearbeiten Sie begrenzte Bereiche durch Klicken und Ziehen

Erstellen Sie Bohrungen und Volumenkörperobjekte durch Klicken und Ziehen von geschlossenen Objekten und Bereichen.

Die besten Ergebnisse erzielen Sie, wenn Sie das Ansichtsfenster auf eine isometrische Ansicht festlegen, bevor Sie klicken oder ziehen.

Anmerkung: Objektfänge sind deaktiviert, wenn Sie KLICKZIEHEN verwenden. Sie können jedoch weiterhin Objektfang-Überschreibungen festlegen, um bestimmte Punkte auf Objekten zu fangen.

Erstellen einer Bohrung in einem 3D-Volumenkörper

1. Erstellen Sie einen Kreis oder eine andere geschlossene Kontur auf der Fläche eines 3D-Volumenkörpers.
2. Klicken Sie auf Registerkarte Modellierung > Gruppe Volumenkörper > Klickziehen.
3. Klicken Sie in die geschlossene Kontur oder das geschlossene Objekt, und ziehen Sie den Cursor durch das Innere des 3D-Volumenkörpers, um die Bohrung zu erstellen.
4. Geben Sie einen Wert ein, oder klicken Sie in den Zeichnungsbereich, um den Extrusionsabstand anzugeben.

Erstellen eines Volumenkörpers durch Klicken und Ziehen eines geschlossenen Objekts

1. Klicken Sie auf Registerkarte Modellierung > Gruppe Volumenkörper > Klickziehen.
2. Klicken Sie auf ein geschlossenes Objekt, wie z. B. einen Kreis, und bewegen Sie den Cursor, um eine Extrusionsrichtung festzulegen.
3. Geben Sie einen Wert ein, oder klicken Sie in den Zeichnungsbereich, um den Extrusionsabstand anzugeben.

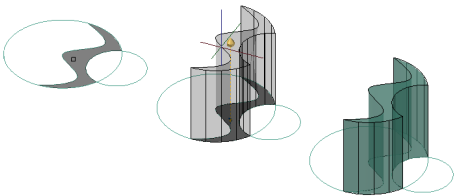

Erstellen eines Volumenkörpers durch Klicken und Ziehen eines umgrenzten Bereichs

Ein umgrenzter Bereich ist ein Bereich ohne Lücken. Er kann durch zwei oder mehr überlappende Objekte gebildet werden.

1. Klicken Sie auf Registerkarte Modellierung > Gruppe Volumenkörper > Klickziehen.
2. Klicken Sie in einen geschlossenen Bereich, der durch koplanare Objekte oder Kanten begrenzt ist.
3. Ziehen Sie die Maus, um eine Extrusionsrichtung festzulegen.
4. Geben Sie einen Wert ein, oder klicken Sie in den Zeichnungsbereich, um den Extrusionsabstand anzugeben.

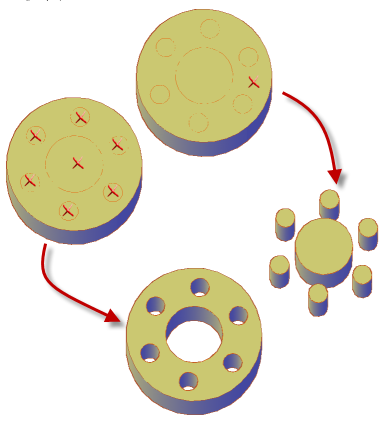

Klicken oder Ziehen von mehreren Flächen und Objekten

Objekte, die für mehrfache Klick- oder Ziehvorgänge verwendet werden, müssen den gleichen Verhaltenstyp unterstützen (Extrusion oder Versatz). Der Extrusionsabstand für alle Objekte basiert auf der Änderung im letzten ausgewählten Objekt.

1. Klicken Sie auf Registerkarte Modellierung > Gruppe Volumenkörper > Klickziehen.
2. Führen Sie einen der folgenden Schritte durch:
   • Halten Sie die UMSCHALTTASTE gedrückt, während Sie das Objekt, die Fläche oder den Bereich auswählen.
   • Geben Sie m (Mehrere) ein, wählen Sie die Objekte und Bereiche, die Sie extrudieren möchten, und drücken Sie die EINGABETASTE.
3. Geben Sie einen Wert ein, oder klicken Sie in den Zeichnungsbereich, um den Extrusionsabstand anzugeben.
