So berechnen Sie die Größe von Zuleitungssanitärlinien

Vorsicht: Wenn Sie Änderungen am Zuleitungssystem vornehmen, müssen Sie die Sanitärlinien neu bemessen.

1. Stellen Sie einen Entwurf des Zuleitungssystems fertig.
2. Wählen Sie eine Strecke mit dem Systemtyp Heißwasser oder Kaltwasser. Geben Sie bei der Auswahl der Strecke den Punkt auf der Strecke an, an dem der Massenstrom, die Fließgeschwindigkeit und der Sanitärliniendurchmesser zu finden sind.
3. Klicken Sie auf Registerkarte Sanitärlinie Gruppe Berechnung Größe der Sanitärlinie festlegen .
   Anmerkung: Um Bemessungswerte zu berechnen, ohne die Größe der Strecke zu ändern, rufen Sie den Bemessungsrechner auf, indem Sie auf Registerkarte AnalysierenGruppe SanitärGröße von Sanitärlinie festlegen klicken und anschließend an der Befehlszeile die EINGABETASTE drücken.

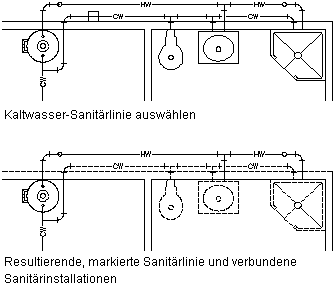

   Es werden alle Sanitärlinien, Formstücke und Sanitärobjekte markiert, die mit der Sanitärlinie verbunden sind und in Fallrichtung davon liegen, wie in der folgenden Abbildung dargestellt.



4. Legen Sie im Dialogfeld Größe der Zuleitungssanitärlinie festlegen unter Entwurfswerte die folgenden Bemessungsparameterwerte fest:

   Entsprechende Sanitärlinienlänge für die Ventile und Formstücke

   Wählen Sie für Sanitärlinien-Bemessungstabelle die Tabellendefinition für die Zuleitungssanitärlinien-Bemessung aus, die Sie anhand der im jeweiligen Land geltenden Normen erstellt haben, und stellen Sie ihre Richtigkeit sicher.

   Tipp: Um die Tabellendefinition auf Richtigkeit zu überprüfen, klicken Sie auf das Symbol Sanitärlinien-Bemessungstabelle.

   Geeignete Sanitärliniengröße

   Wählen Sie Fließgeschwindigkeit beschränken, und geben Sie die maximale Geschwindigkeit für die Strecke ein. Diese Einstellung stellt sicher, dass die Sanitärlinie einen bestimmten Wert nicht überschreitet. So können Probleme wie etwa Druckschlag verhindert werden.

   Wasserdruckhöhe, die in das Gebäude geleitet wird

   Geben Sie einen Wert für Druck bei Quelle ein. Der Druck bei Zugang zum Gebäude kann z. B. von einer Druckerhöhungspumpe stammen.

   Mindestdruckhöhe

   Geben Sie einen Wert für Sanitärobjekt mit höchstem Druck ein. So benötigt z. B. eine Toilette im dritten Stock bei einer Höhe von 35 Fuß einen Druck von 15 psi zum Spülen. Diese Einstellung stellt sicher, dass das in der Zuleitungsstrecke am höchsten gelegene Sanitärobjekt mit der Mindestdruckhöhe versorgt wird und ein korrekter Fluss garantiert ist.

   Weitere Informationen zu den Parametern für die Bemessung von Sanitärlinien finden Sie unter "Entwurfswerte für die Zuleitungssanitärlinien-Bemessung".

   Die nicht bearbeitbaren Bereiche im Dialogfeld Größe der Zuleitungssanitärlinie festlegen enthalten die Ergebnisse der Bemessungsberechnungen. Weitere Informationen finden Sie unter "Anzeigen der Bemessungsergebnisse für Zuleitungssanitärlinien".

5. Klicken Sie auf OK, um die Größe des Systems neu zu berechnen.
