Aktualisierungen der Normenrevision für Oberflächensymbole

Das Oberflächensymbol unterstützt jetzt die neuesten Revisionen der ISO-Normen (ISO 21920-1:2021(E)) und ANSI/ASME-Normen (ASME Y14.36 - 2018).

Durch die Unterstützung der neuen Normen ISO 21920-1:2021(E) und ANSI/ASME Y14.36 - 2018 können Sie in AutoCAD Mechanical erstellte Dokumente mit der neuesten Revision von Oberflächensymbolen beschriften, um präzise Informationen über die Oberflächenbeschaffenheit zu vermitteln.

Anmerkung: Das AutoCAD Mechanical-Toolset unterstützt weiterhin alle älteren Revisionen und ermöglicht das Öffnen, Bearbeiten und Speichern von Dokumenten, die in früheren Versionen erstellt wurden, ohne die Oberflächensymbolnorm zu aktualisieren. Wenn Sie die neue Revision der Oberflächensymbole in einem älteren Dateiformat speichern, wird das Oberflächensymbol in einen Block umgewandelt.

Dialogfeld Optionen

Im AutoCAD Mechanical 2025-Toolset ist die neueste ISO- oder ANSI/ASME-Normenrevision die Vorgabenorm für eine neue Zeichnung. Wenn Sie jedoch eine Zeichnung aus einer früheren Version öffnen, wird die entsprechende alte Normenrevision als Vorgabenorm festgelegt.

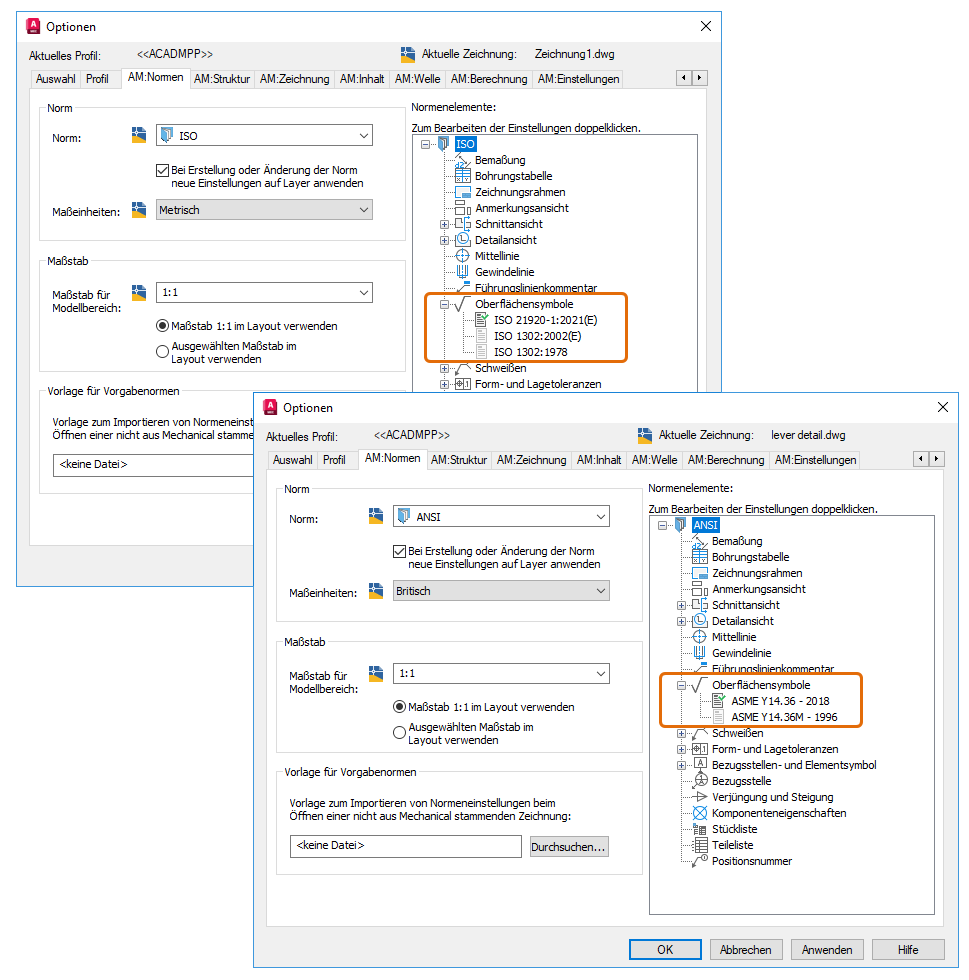

Sie können die Normrevision im Dialogfeld Optionen ändern.

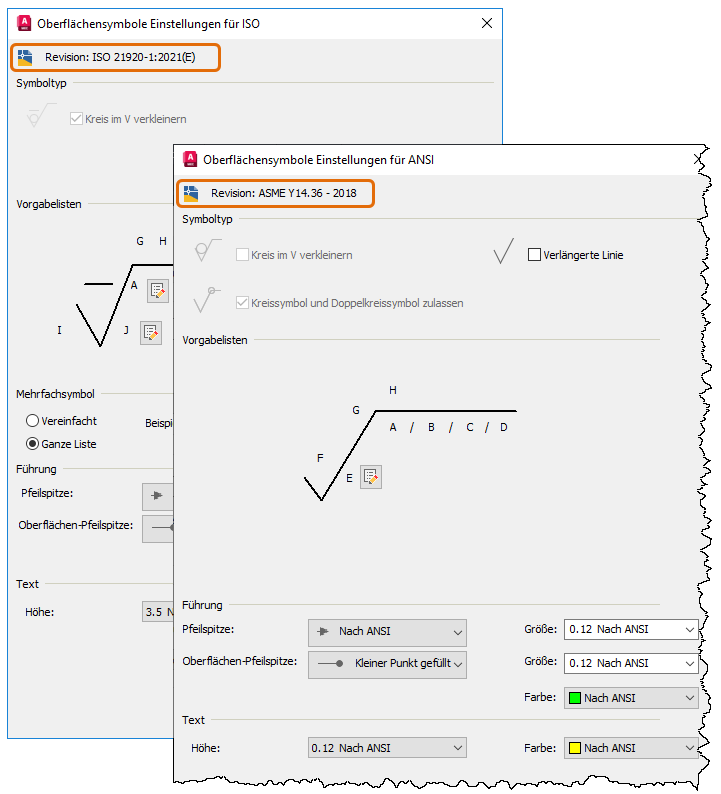

Dialogfeld Oberflächensymbole

Im Dialogfeld Oberflächensymbole werden die neuesten ISO- und ANSI/ASME-Revisionen für Oberflächensymbole angezeigt. Der entsprechende Symboltyp und die Liste der Voreinstellungen werden automatisch entsprechend der neuesten Revision aktualisiert.

Dialogfeld Oberflächensymbole

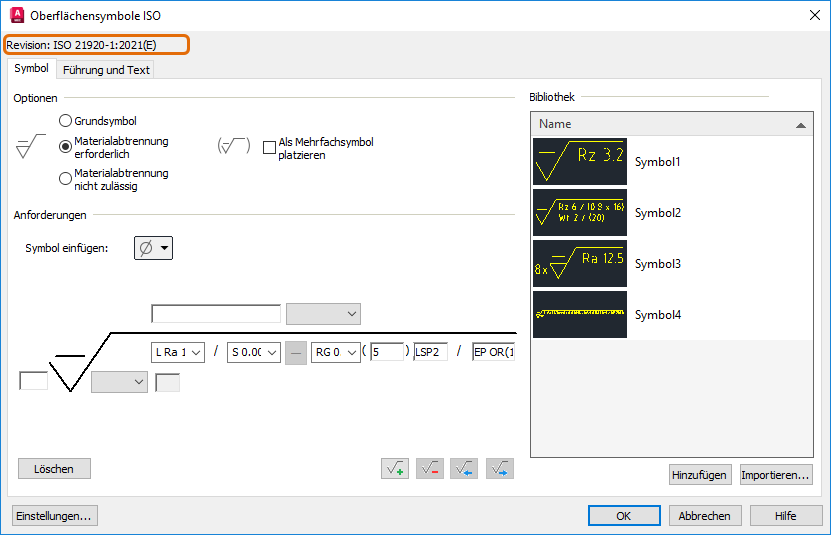

Das Dialogfeld Oberflächensymbole - ISO enthält die neueste Revision der Oberflächensymbole, die Ihnen die aktuellen Kennzeichnungen und Anforderungen bietet. Dieses Dialogfeld unterstützt auch mehrzeilige Funktionen, mit denen Sie die Oberflächenspezifikationen über mehrere Zeilen hinweg organisieren und präsentieren können.

Das Dialogfeld Oberflächensymbole - ANSI/ASME bietet weitere Funktionen. Zusätzlich zur Unterstützung mehrerer Zeilen bietet dieses Dialogfeld Optionen zum Definieren mehrerer Bezugslinien innerhalb des Symbols.

Eigenschaftenpalette

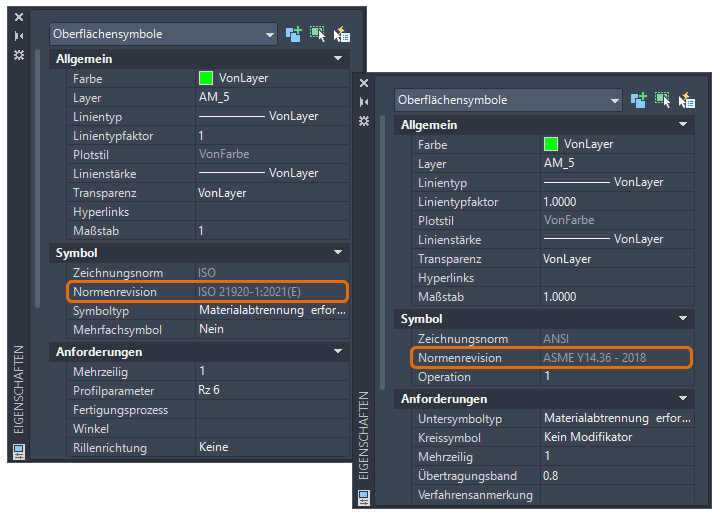

Sie können alle Eigenschaften von Oberflächensymbolen in der Eigenschaftenpalette anzeigen und ändern.
