Übung B3: Definieren von Grundkörpern

In dieser Übung erstellen Sie aus Rasterdaten in bitonalen Bildern REM-Grundkörper.

Sie können Linien-, Bogen- oder Kreisgrundkörper erstellen. Außerdem können Sie mit der intelligenten Auswahl auf Rasterobjekte klicken und die Entscheidung, ob ein Linien-, Bogen- oder Kreisgrundkörper erstellt werden soll, dem AutoCAD Raster Design-Toolset überlassen.

In dieser Übung erstellen Sie verschiedene Grundkörper und bearbeiten sie mit unterschiedlichen Methoden, um besser zu verstehen, wie das AutoCAD Raster Design-Toolset die Befehle auf verschiedene REM-Grundkörper anwendet.

Verwandte Übungen

Stellen Sie vor dem Ausführen dieser Übung sicher, dass die AutoCAD Raster Design-Toolset-Optionen entsprechend der Beschreibung in Übung Übung A1: Festlegen von AutoCAD Raster Design-Toolset-Optionen festgelegt sind.

Übung

1. Öffnen Sie im Ordner ..\Programme\Autodesk\ApplicationPlugins\RasterDesign2025.Bundle\Contents\Tutorials\Tutorial3 die Zeichnungsdatei REM_04.dwg.
2. Klicken Sie in der Multifunktionsleiste auf die Registerkarte Ansicht Gruppe Benannte Ansichten Ansichts-Manager . Erweitern Sie dann den Knoten Modellansichten, wählen Sie die Ansicht mit dem Namen TU_index_plate, klicken Sie auf Aktuell und anschließend auf OK.

   Definieren von REM-Grundkörpern: Linien, Bogen und Kreise

3. Klicken Sie in der Multifunktionsleiste auf die Registerkarte Rasterwerkzeuge Gruppe REM Dropdown-Menü Grundkörper erstellen Linie .
4. Wählen Sie die Linie, die von links in das kreisförmige Teil führt.

   Das AutoCAD Raster Design-Toolset definiert die Linie als REM-Grundkörper.


5. Klicken Sie in der Multifunktionsleiste auf die Registerkarte Rasterwerkzeuge Gruppe REM Dropdown-Menü Grundkörper erstellen Kreis .

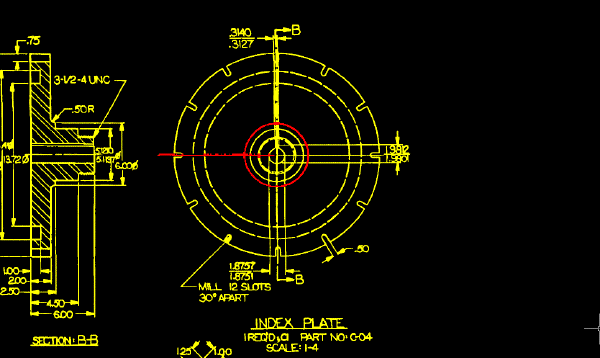

6. Wählen Sie den äußeren Kreis aus, der durch eine durchgehende Linie definiert ist.

   Das AutoCAD Raster Design-Toolset definiert den Kreis als REM-Grundkörper. Die im vorherigen Schritt ausgewählte Linie ist weiterhin definiert.


7. Klicken Sie in der Multifunktionsleiste auf die Registerkarte Rasterwerkzeuge Gruppe REM Dropdown-Menü Grundkörper erstellen Bogen .
8. Wählen Sie einen Bogen am äußeren Rand des Teils.

   Das AutoCAD Raster Design-Toolset definiert den Bogen als REM-Grundkörper. Die Linie und der Kreis bleiben definiert.



   Definieren von Grundkörpern mit der intelligenten Auswahl

9. Klicken Sie in der Multifunktionsleiste auf die Registerkarte Rasterwerkzeuge Gruppe REM Dropdown-Menü Grundkörper erstellen Intelligent .

   Diese Option interpretiert die gewählten Rasterobjekte und erstellt REM-Linien, -Kreise oder -Bogen, um sie darzustellen.

10. Wählen Sie eine beliebige Linie im Bild.

    Das AutoCAD Raster Design-Toolset erkennt, dass Sie eine Linie ausgewählt haben, und erstellt eine REM-Linie.

11. Drücken Sie die Eingabetaste, um den Befehl zu wiederholen.

    Sie können auch mit der rechten Maustaste klicken und Wiederholen ISSMART auswählen.

12. Wählen Sie einen Kreis aus, der durch eine durchgehende Linie definiert ist.

    Das AutoCAD Raster Design-Toolset erstellt einen REM-Kreis.

13. Drücken Sie die Eingabetaste, um den Befehl zu wiederholen.
14. Wählen Sie einen Bogen am äußeren Rand des Teils.

    Das AutoCAD Raster Design-Toolset erstellt einen REM-Bogen.

    Diese Übung zeigt, wie Sie mithilfe von REM-Grundkörpern selektiv REM-Objekte erstellen können, die als Grundlage zur Bildbearbeitung dienen.

    Löschen der REM-Objekte

15. Klicken Sie mit der rechten Maustaste und wählen Sie REM Alle löschen, um die REM-Objekte aus dem Bild zu löschen.
16. Schließen Sie die Zeichnung, ohne die Änderungen zu speichern.
