Einrichten und Arbeiten mit Vermessungsdaten

Das folgende Beispiel baut auf einer Fallstudie auf, die mit Geräten zur Vermessungsdatensammlung von Trimble and Leica durchgeführt wurde. Ein kleines Gebiet wurde vermessen, um zu veranschaulichen, dass Vermessungsrohdaten von Geräteanbietern konvertiert und in Autodesk Civil 3D importiert werden können. Diese und weitere Unternehmen bieten eine direkte Unterstützung für Autodesk Civil 3D, was den Mehrwert der Verwendung des Feldbuchdatei-Datenformats in Autodesk Civil 3D unterstreicht.

In diesem Abschnitt werden optimale Verfahren für die Vorbereitung des Vermessungsdatenimports in Autodesk Civil 3D beschrieben. Weitere Informationen über fertigzustellende Vermessungsfelder finden Sie unter Fertigzustellendes Vermessungsfeld. Folgende grundlegende Reihenfolge wird empfohlen:

1. Erstellen Sie in jedem Controller eine Codesatzliste, um Daten auf eine konsistente Weise zu sammeln. Verwenden Sie einen einzelnen Codierungsstandard, z. B. die hier gezeigten Codes, die zum Codieren der Beispielfelddaten verwendet wurden.

   Objekt	Code
   Station	STN
   Fußballplatz	FP
   Abhangsfuß	BB
   Gebäude	BG
   Tiefer Straßeneinlauf	DK
   Stromleitungsmast	EP
   Zaun	FE
   Tor	G
   Straßenablauf	GU
   Hecke	HE
   Prüfschachtabdeckung	IC
   Bordstein	K
   Laternenmast	LP
   Schacht	MH
   Schacht, rechteckig	MHRECT
   Markierung	MK
   Oberleitung	OHW
   Pfosten	PO
   Punkthöhe	SL
   Schritte	SCHRITT
   Becken	TA
   Text	TXT
   Baum	TE

2. Verwenden Sie während der Datensammlung bei der Feldvermessung die zuvor in einem Liniengrafik-Codesatz von Autodesk Civil 3D eingerichtete Codierungskonvention. Es wird z. B. empfohlen, dass der Liniengrafik-Befehlscode auf den Liniengrafik-Elementnamen folgt. Bei OHW B beispielsweise ist OHW der Linienzugname und B der Anfangscode, der in dem beim Importieren der Daten in Autodesk Civil 3D verwendeten Liniengrafik-Codesatz definiert wurde.

   Wenn der Datenkollektor die Verwendung eines Liniengrafik-Codesatzes nicht unterstützt, wird eine Konvention wie der Linienzugbefehl BEG verwendet, um den Anfang einer Linienzuglinie anzugeben. Dies kann beispielsweise bei einigen Konvertierungswerkzeugen für die Datenerfassung der Fall sein, die die neuen Funktionen von Autodesk Civil 3D zum Fertigstellen von Feldern nicht unterstützen.

   Die Erstellung von Liniengrafiken wird durch Einfügen eines Linienzugbefehls während der Phase der Vermessungsdatensammlung eines Projekts in die Punktbeschreibung automatisiert, wenn die Daten später in Autodesk Civil 3D importiert werden.

3. Geben Sie über das Dialogfeld Liniengrafik-Codesatz (siehe Abbildung 1) Codierungsmethoden an, und bearbeiten Sie spezielle Codes, Liniensegmentcodes sowie Bogensegmentcodes.

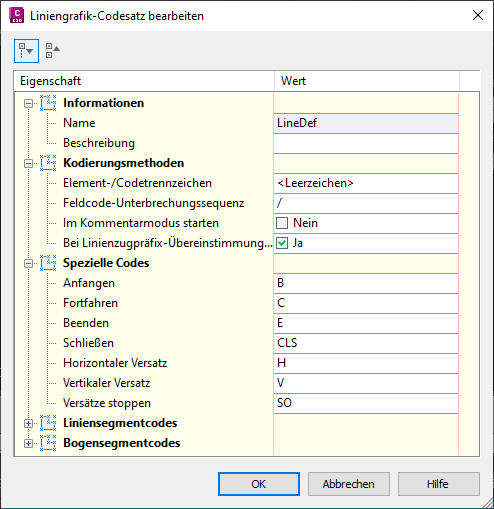

   Abbildung 1: Angeben von Codierungsmethoden zu Konsistenzzwecken

   Anmerkung:

   Es wird empfohlen, <Leerzeichen> als Eigenschaftenwert der Element-/Code-Trennzeichen zu verwenden.

4. Erstellen Sie mit dem Beschreibungsschlüssel-Editor (siehe Abbildung 2) einen geeigneten Beschreibungsschlüsselsatz, der diesen Codes entsprechen soll, damit Punkte, Beschriftungsbeschreibungen und Höhen entsprechend mit Stilen versehen werden.

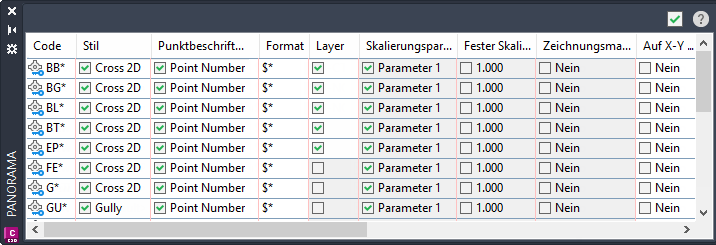

   Abbildung 2: Editor zum Erstellen von Beschreibungsschlüsseln

5. Erstellen Sie mit dem Linienzugpräfix-Datenbank-Editor (siehe Abbildung 3) eine Linienzugpräfixbibliothek sowie Linienzugstile, mit denen die Liniengrafik-Codes empfangen und die Liniengrafik in einem geeigneten Stil gezeichnet werden.
   Anmerkung:

   Sie sollten ein Gebiet nur dann angeben, wenn die Eigenschaft Parzellenlinie festgelegt wurde.

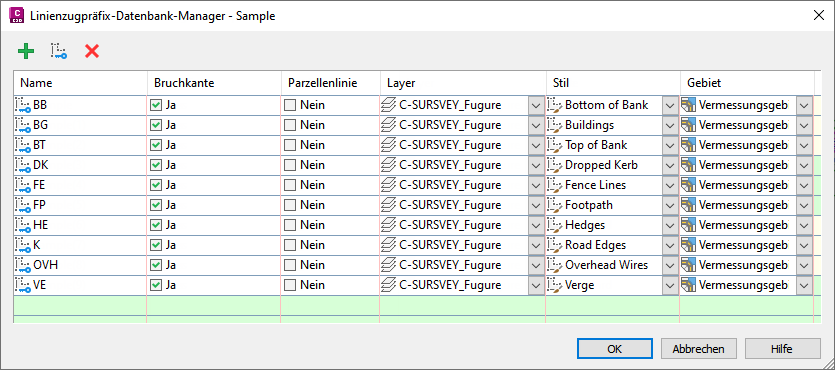

   Abbildung 3: Angabe, wie importierte Liniengrafiken gezeichnet werden

   Sie können angeben, ob die Liniengrafik als Bruchkanten oder Parzellenlinien gezeichnet werden soll, und Sie können den zugewiesenen Layer, den zugewiesenen Stil und das zugewiesene Gebiet angeben.

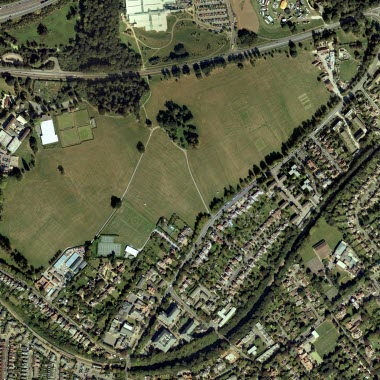

   Abbildung 4: Luftaufnahme des Gebietsvermessungsfelds

   In den folgenden zwei Schritten dieses Arbeitsablaufs werden die Ergebnisse vom Importieren der und Arbeiten mit den Beispielvermessungsdaten veranschaulicht. Das Beispiel in diesem Arbeitsablauf ist das in Abbildung 4 dargestellte Feld.

6. Importieren Sie die Vermessungsdaten. Die Ergebnisse nach dem Importieren der Vermessungsdaten in Autodesk Civil 3D werden in Abbildung 5 dargestellt.

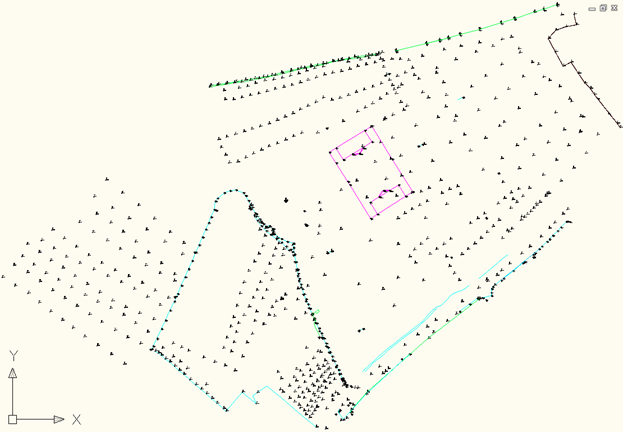

   Abbildung 5: Importierte Vermessungsdaten

7. Erstellen Sie ein DGM aus Bruchkanten und Punktgruppen. Geben Sie dann einen Höhenlinienstil an, wie in Abbildung 6 dargestellt.

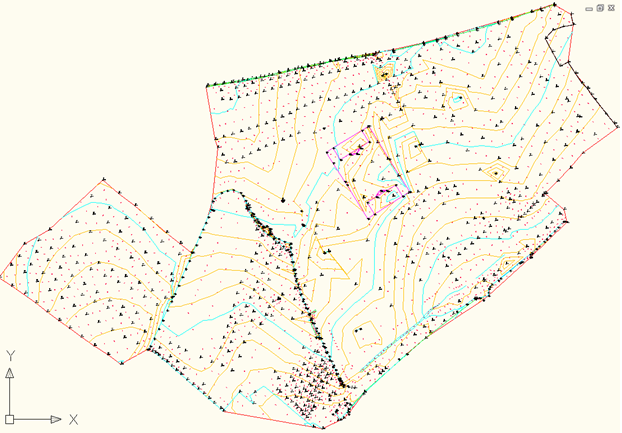

   Abbildung 6: Aus Bruchkanten und Punktgruppen erstelltes DGM mit speziellem Höhenlinienstil

   Dies vervollständigt das Vermessungsfeld und stellt das Ende des Arbeitsablaufs dar.

Importieren von Vermessungsdaten

Die in diesem Abschnitt beschriebenen Geräte zur Vermessungssammlung sind mit Autodesk Civil 3D kompatibel.

Konvertieren von Vermessungsdaten mithilfe der folgenden Software:

Trimble

Verwenden Sie das Trimble Link-Add-On für Autodesk Civil 3D (verfügbar unter www.trimble.com), um eine direkte Verbindung mit dem Geräte-Controller und/oder dem Speicherort herzustellen, an dem die unformatierte JOB-Datei gespeichert wird.

Wenn die Daten eingecheckt werden, überprüft die Verknüpfung alle alphanumerischen Punktnummern und ändert sie entsprechend, da sie nicht unterstützt werden.

Leica

Die Software Leica X-Change (www.leica-geosystems.com) verwendet die DBX-Datenbank als Format für die Vermessungsrohdaten. Das X-Change-Add-On für Autodesk Civil 3D konvertiert das Rohformat in eine Feldbuchdatei, die in Autodesk Civil 3D importiert werden kann.
