Auxiliary Intersection

Auxiliary Intersection

Suchen Sie den expliziten oder implizierten TS-Punkt von zwei Geometrieelementen. Ein Hilfsschnittpunkt ist nicht in der Querschnittsbestandteil-Geometrie enthalten, Sie können jedoch weitere Geometrie daraus erstellen.

Eigenschaften

Geben Sie die folgenden Parameter im Fensterbereich Properties an.

Point
Point Number Gibt die Punktnummer an. Sie können den automatisch generierten Wert für die Punktnummer ändern.
Point Geometry Type
Type Gibt die Definitionsparameter für den Schnittpunkt an:
  • Intersection: Two Links
  • Intersection: Link and Point Slope
  • Intersection: Two Point Slopes
Geometry Properties (Two Links)
Link 1 Gibt die erste zu schneidende Verknüpfung an.
Link 2 Gibt die zweite zu schneidende Verknüpfung an.
Extend Link 1 Wenn es keinen direkten Schnittpunkt gibt, wird Link 1 erweitert, um den angenommenen Schnittpunkt mit Link 2 zu suchen.
Extend Link 2 Wenn es keinen direkten Schnittpunkt gibt, wird Link 2 erweitert, um den angenommenen Schnittpunkt mit Link 1 zu suchen.
Geometry Properties (Link and Point Slope)
Link Gibt die zu schneidende Verknüpfung an.
Point Gibt den Punkt an, von dem der Schnitt durchgeführt werden soll, basierend auf dem Wert für Neigung.
Extend Link Wenn es keinen direkten Schnittpunkt gibt, wird die Verknüpfung erweitert, um den angenommenen Schnittpunkt mit der Neigung (Slope) vom Punkt (Point) zu suchen.
Slope Gibt den Neigungswert (%) relativ zum Punkt (Point) an.

Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können.

Extend Slope Wenn es keinen direkten Schnittpunkt gibt, wird die Neigung erweitert, um den angenommenen Schnittpunkt mit der Verknüpfung (Link) zu suchen.
Reverse Slope Kehrt den Neigungswert um.
Geometry Properties (Two Point Slopes)
Point 1 Gibt den ersten Punkt an.
Slope 1 Gibt den Neigungswert (%) relativ zu Point 1 an.

Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können.

Point 2 Gibt den zweiten Punkt an.
Slope 2 Gibt den Neigungswert (%) relativ zu Point 2 an.

Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können.

Extend Slope 1 Wenn es keinen direkten Schnittpunkt gibt, wird Slope 1 erweitert, um den angenommenen Schnittpunkt mit Slope 2 zu suchen.
Extend Slope 2 Wenn es keinen direkten Schnittpunkt gibt, wird Slope 2 erweitert, um den angenommenen Schnittpunkt mit Slope 1 zu suchen.
Reverse Slope 1 Kehrt den Wert für Slope 1 um.
Reverse Slope 2 Kehrt den Wert für Slope 2 um.
Miscellaneous
Comment Gibt Anmerkungen zum Punkt an. Kommentare können im Fensterbereich Preview angezeigt werden.
Show Errors Zeigt Meldungen zum Element auf der Registerkarte Error Center an.

Beispiel

Ein Beispiel zur Verwendung dieses Geometrieelements finden Sie in der folgenden PKT-Beispieldatei:

Auxiliary Intersection Example.pkt

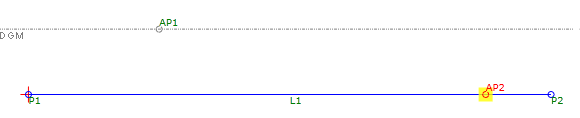

In diesem Beispiel wird der Hilfsschnittpunkt (Auxiliary Intersection) AP2 am Schnittpunkt von L1 und einer angegebenen Neigung von AP1 erstellt. Die Neigung wird erweitert und umgekehrt.
