Set Mark Point
Geben Sie einen Punkt an, auf den andere Querschnittsbestandteile verweisen oder mit dem sie eine Verknüpfung erstellen können.
Eigenschaften
Geben Sie folgende Parameter im Fensterbereich Properties an.
| General | |
| Point Name | Gibt einen Punkt an, der im Querschnittsbestandteil definiert wurde. |
| Mark Name | Gibt den Namen des Markierungspunkts an. Der Markierungsname wird in den Eigenschaften des Querschnittbestandteils eingegeben, der auf den Markierungspunkt verweisen oder mit diesem verknüpft werden kann. |
| Miscellaneous | |
| Comment | Gibt Anmerkungen zum Markierungspunkt an. Kommentare können im Fensterbereich Preview angezeigt werden. |
Beispiel
Ein Beispiel zur Verwendung dieses Geometrieelements finden Sie in der folgenden PKT-Beispieldatei:
Set Mark Point Example.pkt

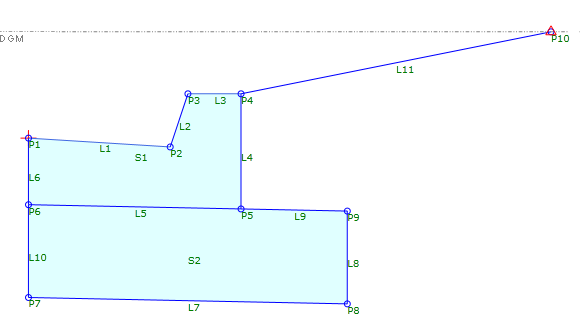

In diesem Beispiel wird durch Set Mark Point der Punkt markiert, an dem P10 das DGM schneidet. Ein anderer Querschnittsbestandteil kann auf diesen Punkt verweisen oder mit diesem Punkt verknüpft werden, wenn der Markierungsname (CurbDaylight) in der zugehörigen Eigenschaft für den Markierungspunktnamen angegeben ist.
