Loop Geometry
Wiederholt bestimmte Verknüpfungen, bis sie ein DGM-Ziel erreichen oder bis zu einer bestimmten Anzahl von Wiederholungen.
Überlegungen zu Design und Verwendung
Sie können einem Querschnittsbestandteil, der Schleifengeometrie enthält, einen weiteren Querschnittsbestandteil zuordnen, wenn die Schleifenwiederholung von einem konstanten Wert oder einem Input/Output Parameters bestimmt wird.
Wenn jedoch die Schleifenwiederholung von einem DGM-Ziel dynamisch bestimmt wird, ist die Position aller nachfolgenden Querschnittsbestandteile, die einem Querschnittsbestandteil, der Schleifengeometrie enthält, zugeordnet werden, unklar (da der Punkt, dem nachfolgende Querschnittsbestandteile zugeordnet werden, aufgrund der DGM-Bedingung geändert werden kann oder möglicherweise nicht im Straßenmodus vorhanden ist). Wenn also die Schleifenwiederholung dynamisch von einem DGM-Ziel bestimmt wird, müssen Sie die nachfolgende Querschnittsbestandteil-Geometrie zu der gleichen PKT-Datei hinzufügen, die auch die Schleifengeometrie enthält.
Eigenschaften
Geben Sie folgende Parameter im Fensterbereich Properties an.
| Loop | |
| Loop Number | Gibt die Nummer der Schleife an. Sie können den automatisch generierten Wert für Loop Number ändern. |
| Loop Repetition | Gibt die maximale Anzahl von Wiederholungen der Schleifengeometrie an. Sie können entweder einen Wert in das Feld Loop Repetition eingeben oder einen Input/Output Parameters zum Steuern der Wiederholung erstellen und diesen Parameter in das Feld Loop Repetition eingeben. Anmerkung: Um einen Wiederholungsparameter auf der Registerkarte Input/Output Parameters zu erstellen, verwenden Sie Integer als Type.
|
| Source Geometry | |
| Links | Gibt an, welche Verknüpfungen in der Schleifengeometrie enthalten sein sollen. |
| Loop Condition | |
| Surface Target | Gibt das Ziel-DGM an. Anmerkung: Das DGM muss als Zielparameter angegeben sein, um es als DGM-Ziel zu definieren.
|
| Miscellaneous | |
| Comment | Gibt Anmerkungen zur Schleifengeometrie an. Kommentare können im Fensterbereich Preview angezeigt werden. |
Beispiel
Ein Beispiel für eine Schleifengeometrie finden Sie in der folgenden PKT-Beispieldatei:
Loop_Geometry_Example.pkt
Dieses Beispiel gilt für einen Auftrag und verwendet Schleifengeometrie (aus L1 und L2), um Bermen zu erstellen.
Für die Schleifengeometrie ist ein DGM-Ziel definiert. Wenn das DGM-Ziel in der PKT-Beispieldatei über einen Vorschauwert (Preview Value) von -45 verfügt, wird die Schleifengeometrie dreimal wiederholt, anschließend werden zusätzliche Verknüpfungen (L3 und L5) eingefügt, um eine teilweise Berme zu erstellen, die auf das DGM trifft (siehe Abbildung oben). Sie können den Vorschauwert des DGM-Ziels für die Beispiel-PKT anpassen, um zu sehen, wie sich die Wiederholung ändert, wenn die PKT-Datei unterschiedliche DGM-Werte feststellt.
Die Schleifenwiederholung für diese PKT ist als 10 festgelegt, sodass maximal 10 Wiederholungen stattfinden. Wenn die Schleifengeometrie maximal 10 Mal wiederholt wurde und noch nicht das DGM-Ziel erreicht hat, wird L5 auf das DGM verlängert.
Eine Entscheidung wurde zur PKT-Datei hinzugefügt, um festzustellen, ob eine teilweise Berme (beim Entscheidungsergebnis True) oder eine vollständige Berme (beim Entscheidungsergebnis False) erforderlich ist. Durch den Hilfspunkt AP1 wird die Bedingung dieser Entscheidung getestet.

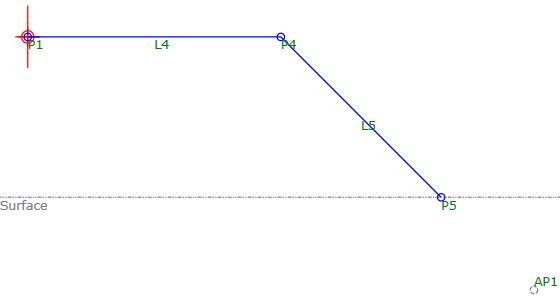

Die Geometrie der teilweisen Berme (siehe folgende Abbildung) wird verwendet, wenn der Abstand zum DGM für eine vollständige Berme nicht ausreicht.
