Curve
Fügen Sie einen Bogen zwischen zwei Punkten ein.
Eigenschaften
Geben Sie folgende Parameter im Fensterbereich Properties an.
| Link | |
| Link Number | Gibt die Verknüpfungsnummer an. Sie können den automatisch generierten Wert für die Verknüpfungsnummer ändern. |
| Link Codes | Gibt die der Verknüpfung zugewiesenen Codes an. |
| Geometry Type | |
| Creation Type | Gibt den Typ des zu zeichnenden Bogens an:
|
| Arc Tessellation | Gibt die Anzahl der für die Darstellung des Bogens verwendeten Liniensegmente an. Anmerkung: Dieser Wert muss zwischen 2 und 100 liegen.
Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können. |
| Geometry Properties | |
| Start Point | Gibt den Anfangspunkt des Bogens an. |
| Center Point (Arc: General) | Gibt den Mittelpunkt eines allgemeinen Bogens an. |
| Arc Point (Arc: 3 Points) | Legen Sie den Zwangspunkt eines Bogens mit drei Punkten fest. |
| End Point | Gibt den Endpunkt des Bogens an. |
| Mid-Ordinate (Parabola: General) | Gibt den Abstand zwischen dem niedrigsten Punkt einer Parabel und ihrem Scheitelpunkt an. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können. |
| Miscellaneous | |
| Comment | Gibt Anmerkungen zum Bogen an. Kommentare können im Fensterbereich Preview angezeigt werden. |
Beispiele
Beispiele zur Verwendung dieses Geometrieelements finden Sie in der folgenden PKT-Beispieldatei:
Curve Example.pkt

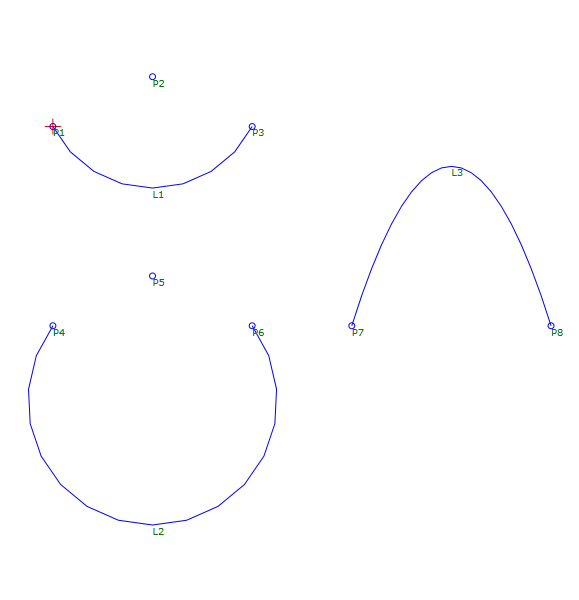

Die PKT-Beispieldatei enthält drei Bogen. Im Flussdiagramm wird jeder Bogen in einer separaten
Sequenz erstellt. Jeder Ausrundungstyp wird durch einen Anfangspunkt, einen Endpunkt und einen Parameter definiert. Sie können die Bogenparameter überprüfen, indem Sie den Bogen im Flussdiagramm auswählen und anschließend im Fensterbereich Properties den Abschnitt Geometry Properties aufrufen.
