Intersection Point
Suchen Sie den expliziten oder implizierten TS-Punkt von zwei Geometrieelementen.
Eigenschaften
Geben Sie die folgenden Parameter im Fensterbereich Properties an.
| Point | |
| Point Number | Gibt die Punktnummer an. Sie können den automatisch generierten Wert für die Punktnummer ändern. |
| Point Codes | Gibt die dem Punkt zugewiesenen Codes an. |
| Point Geometry Type | |
| Type | Gibt die Definitionsparameter für den Schnittpunkt an:
|
| Geometry Properties (Two Links) | |
| Link 1 | Gibt die erste zu schneidende Verknüpfung an. |
| Link 2 | Gibt die zweite zu schneidende Verknüpfung an. |
| Extend Link 1 | Wenn es keinen direkten Schnittpunkt gibt, wird Link 1 erweitert, um den angenommenen Schnittpunkt mit Link 2 zu suchen. |
| Extend Link 2 | Wenn es keinen direkten Schnittpunkt gibt, wird Link 2 erweitert, um den angenommenen Schnittpunkt mit Link 1 zu suchen. |
| Geometry Properties (Link and Point Slope) | |
| Link | Gibt die zu schneidende Verknüpfung an. |
| Point | Gibt den Punkt an, von dem der Schnitt durchgeführt werden soll, basierend auf dem Wert für Slope (Neigung). |
| Extend Link | Wenn es keinen direkten Schnittpunkt gibt, wird die Verknüpfung erweitert, um den angenommenen Schnittpunkt mit der Neigung (Slope) vom Punkt (Point) zu suchen. |
| Slope | Gibt den Neigungswert (%) relativ zum Punkt (Point) an. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können. |
| Extend Slope | Wenn es keinen direkten Schnittpunkt gibt, wird die Neigung erweitert, um den angenommenen Schnittpunkt mit der Verknüpfung (Link) zu suchen. |
| Reverse Slope | Kehrt den Neigungswert um. |
| Geometry Properties (Two Point Slopes) | |
| Point 1 | Gibt den ersten Punkt an. |
| Slope 1 | Gibt den Neigungswert (%) relativ zu Point 1 an. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können. |
| Point 2 | Gibt den zweiten Punkt an. |
| Slope 2 | Gibt den Neigungswert (%) relativ zu Point 2 an. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können. |
| Extend Link 1 | Wenn es keinen direkten Schnittpunkt gibt, wird Link 1 erweitert, um den angenommenen Schnittpunkt mit Link 2 zu suchen. |
| Extend Link 2 | Wenn es keinen direkten Schnittpunkt gibt, wird Link 2 erweitert, um den angenommenen Schnittpunkt mit Link 1 zu suchen. |
| Reverse Slope 1 | Kehrt den Wert für Slope 1 um. |
| Reverse Slope 2 | Kehrt den Wert für Slope 2 um. |
| Miscellaneous | |
| Comment | Gibt Anmerkungen zum Punkt an. Kommentare können im Fensterbereich Preview angezeigt werden. |
| Show Errors | Zeigt Schnittpunktfehler auf der Registerkarte Event Viewer an oder blendet sie aus. |
Beispiele
Beispiele zur Verwendung dieses Geometrieelements finden Sie in der folgenden PKT-Beispieldatei:
Intersection Point Example.pkt

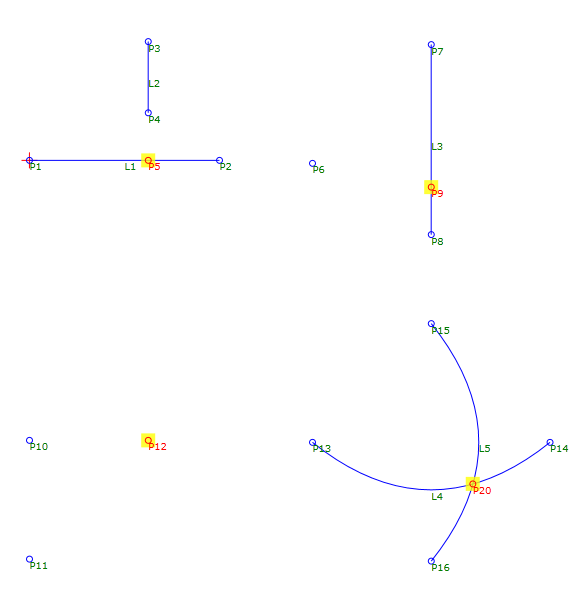

Die PKT-Beispieldatei enthält vier Beispiele für Schnittpunkte. Jeder Punktgeometrietyp (Point Geometry Type) wird durch Parameter definiert, wie z. B. Verknüpfungen und Neigungen. Im Flussdiagramm wird jedes Beispiel in einer separaten Sequenz erstellt. Sie können die Parameter überprüfen, indem Sie den Schnittpunkt im Flussdiagramm auswählen und anschließend im Fensterbereich Properties den Abschnitt Geometry Properties aufrufen.
Es gibt zwei Beispiele für den Punktgeometrietyp (Point Geometry Type) von zwei Verknüpfungen (Two Links).
- Im ersten Beispiel schneiden sich die beiden Verknüpfungen nicht explizit. Die Eigenschaft Extend Link 2 ist ausgewählt, durch die die vertikale Verknüpfung erweitert wird, um den angenommenen Schnittpunkt mit Link 1 zu suchen.
- Im zweiten Beispiel werden zwei Bogen verwendet, die sich in einem Punkt schneiden. Anmerkung: Wenn ein Bogen als sich überschneidende Verknüpfung verwendet wird, befindet sich der Schnittpunkt dort, wo sich die tesselierten Segmente des Bogens mit dem anderen Objekt schneiden. Durch Ändern der Bogentessellation ändert sich auch die Position des Schnittspunkts.
