Fillet Arc

Fillet Arc

Fügt eine Ausrundung am Schnittpunkt zweier Verknüpfungen ein.

Eigenschaften

Geben Sie folgende Parameter im Fensterbereich Properties an.

Link
Link Number	Gibt die Verknüpfungsnummer an. Sie können den automatisch generierten Wert für die Verknüpfungsnummer ändern.
Link Codes	Gibt die der Verknüpfung zugewiesenen Codes an.
Geometry Properties
First Link	Gibt die eingehende Verbindung zum Abrunden an.
Second Link	Gibt die ausgehende Verbindung zum Abrunden an.
Tessellation	Gibt die Anzahl der für die Darstellung der Kurve verwendeten Liniensegmente an. Anmerkung: Dieser Wert muss zwischen 2 und 100 liegen. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können.
Round By	Gibt den Parameter an, durch den die Abrundung definiert werden soll: Radius Length
Round Parameter	Der Wert, der auf den Parameter Round By angewendet werden soll.
Points
Start Point Name	Gibt den Anfangspunktnamen an. Sie können den automatisch generierten Wert ändern.
Start Point Code	Gibt die dem Anfangspunkt zugewiesenen Codes an.
End Point Name	Gibt den Endpunktnamen an. Sie können den automatisch generierten Wert ändern.
End Point Code	Gibt die dem Endpunkt zugewiesenen Codes an.
Miscellaneous
Comment	Gibt Anmerkungen zur Verknüpfung an. Kommentare können im Fensterbereich Preview angezeigt werden.

Anmerkung: Die Verknüpfungen First Link und Second Link müssen einen Punkt gemeinsam haben. Der Startpunkt befindet sich auf First Link und der Endpunkt auf Second Link.

Beispiel

Ein Beispiel zur Verwendung dieses Geometrieelements finden Sie in der folgenden PKT-Beispieldatei:

Fillet Arc Example.pkt

Die PKT-Beispieldatei enthält ein Beispiel für eine Rundungsbogenverknüpfung. Um die Parameter zu überprüfen, wählen Sie die Verknüpfung Fillet Arc (Rundungsbogen) im Flussdiagramm und zeigen Sie dann den Fensterbereich Properties an.

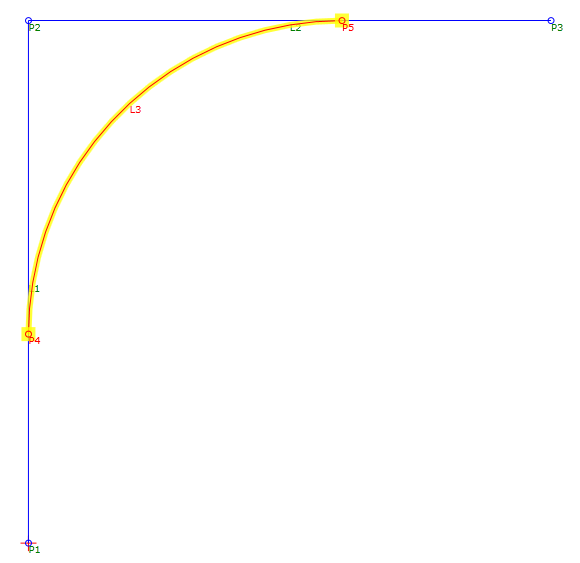

Im Beispiel bildet L3 eine Abrundung zwischen L1 und L2. L3 ist durch einen Radius mit dem Wert 3 definiert und hat einen Tessellationswert von 20. Wenn eine der beiden Verknüpfungen geändert wird, behält L3 seine definitionsgemäßen Parameter und seine Tangentialität zu L1 und L2 bei.
