Surface Link
Fügen Sie eine Verknüpfung auf einem Ziel-DGM zwischen angegebenen Versätzen hinzu.
Eigenschaften
Geben Sie die folgenden Parameter im Fensterbereich Properties an.
| Link | |
| Link Number | Gibt die Verknüpfungsnummer an. Sie können den automatisch generierten Wert für die Verknüpfungsnummer ändern. |
| Link Codes | Gibt die der Verknüpfung zugewiesenen Codes an. |
| Geometry Properties | |
| Surface Target | Gibt das Ziel-DGM an. |
| Start X | Gibt den Versatzwert für den Anfangspunkt der Verknüpfung an. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können. |
| End X | Gibt den Versatzwert für den Endpunkt der Verknüpfung an. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können. |
| Start Offset Target | Gibt das Zielversatzobjekt für den Anfangspunkt der Verknüpfung an. Wenn dieses Zielobjekt angegeben ist, wird der Wert für Anfangsversatz überschrieben. |
| End Offset Target | Gibt das Zielversatzobjekt für den Endpunkt der Verknüpfung an. Wenn dieses Zielobjekt angegeben ist, wird der Wert für Endversatz überschrieben. |
| Depth | Gibt den Wert an, um den die Verknüpfung unter oder über dem Ziel-DGM platziert werden soll.
Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können. |
| Points | |
| Start Point Name | Gibt den Anfangspunktnamen an. Sie können den automatisch generierten Wert ändern. |
| Start Point Codes | Gibt die dem Anfangspunkt zugewiesenen Codes an. |
| End Point Name | Gibt den Endpunktnamen an. Sie können den automatisch generierten Wert ändern. |
| End Point Codes | Gibt die dem Endpunkt zugewiesenen Codes an. |
| Miscellaneous | |
| Comment | Gibt Anmerkungen zur Verknüpfung an. Kommentare können im Fensterbereich Preview angezeigt werden. |
| Depth for Layout Mode | Gibt den Y-Wert (relativ zum Ursprung) an, um den die Verknüpfung in der Entwurfsdarstellung (Layout Mode) im Fensterbereich Preview platziert werden soll. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können. |
Beispiele
Beispiele zur Verwendung dieses Geometrieelements finden Sie in der folgenden PKT-Beispieldatei:
Surface Link Example.pkt
Die PKT-Beispieldatei enthält zwei Beispiele für DGM-Verknüpfungen. Jede DGM-Verknüpfung wird durch ein Ziel-DGM und Versätze definiert. Im Flussdiagramm wird jedes Beispiel in einer separaten Sequenz erstellt. Sie können die Parameter überprüfen, indem Sie die DGM-Verknüpfung im Flussdiagramm auswählen und anschließend im Fensterbereich Properties den Abschnitt Geometry Properties aufrufen.

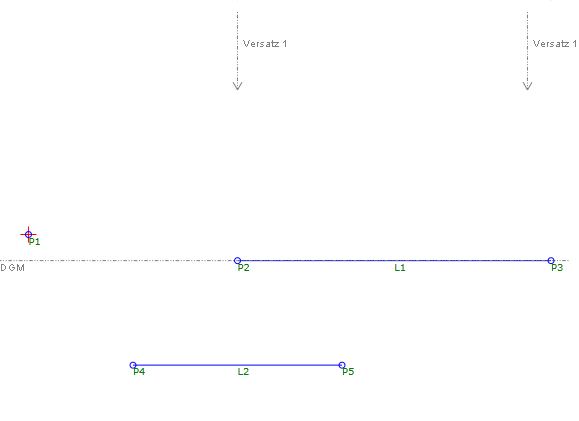

Die PKT-Datei enthält zwei Beispiele.
- In der Verknüpfung der Versatzziele wird L1 zwischen zwei Versatzzielen gezeichnet. Beachten Sie, dass beim Festlegen eines Endversatzwerts der Wert durch die angegebene Einstellung für End Offset Target (Endversatzziel) überschrieben wird.
- In der Verknüpfung der statischen Versatzwerte wird L2 ausgehend vom Wert für Anfang X zum Wert für Ende X gezeichnet. Es wird bei einer Tiefe von 1 relativ zum Ziel-DGM gezeichnet.
