Define Variable

Define Variable

Geben Sie einen Wert oder eine Berechnung für einen Parameter an, und verwenden Sie anschließend die Variable in den nachfolgenden Berechnungen.

Eigenschaften

Geben Sie folgende Parameter im Fensterbereich Properties an.

Variable
Name	Gibt einen Namen für die Variable an.
Variable Type	Gibt den Typ der Variablen an: Ganzzahl Double String Ja/Nein Seite Querneigung Drehachse der Querneigung Neigungsrichtung Möglicher Drehpunkt
Default	Gibt den Wert an, der angewendet wird, wenn ein Geometrieelement auf die Variable verweist. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können. In der folgenden Tabelle werden gültige Werte für die eindeutigen Variablentypen aufgeführt: Variablentyp Gültige Werte Seite Keine Links Rechts Querneigung Keine LeftInsideLane LeftInsideShoulder LeftOutsideLane LeftOutsideShoulder RightInsideLane RightInsideShoulder RightOutsideLane RightOutsideShoulder Drehachse der Querneigung Diese Variable gibt an, ob Drehachse der Querneigung unterstützt wird. Unterstützt Nicht unterstützt Neigungsrichtung AwayFromCrown TowardsCrown Möglicher Drehpunkt Diese Variable gibt an, ob der Querschnittsbestandteil mögliche Drehpunkte für Drehachse der Querneigung hat. Ja Nein
Miscellaneous
Comment	Gibt Anmerkungen zur Variablen an. Kommentare können im Fensterbereich Preview angezeigt werden.

Beispiel

Ein Beispiel zur Verwendung dieses Geometrieelements finden Sie in der folgenden PKT-Beispieldatei:

Define Variable Example.pkt

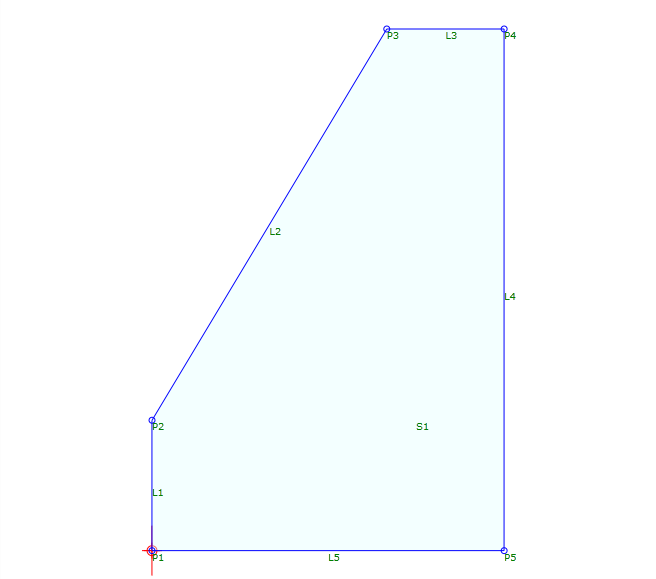

Dieses Beispiel zeigt einen einfachen Bordstein.

• Die Variable für die Höhe (Height) wird auf 5 festgelegt.
• Die Variable für die Breite (Width) wird auf 3 festgelegt.
• P2 wird von P1 mit einem Wert für Delta Y von Höhe geteilt durch 3 gezeichnet.
• P3 wird von P2 mit einem Wert für Delta X von Breite und einem Wert für Delta Y von Höhe gezeichnet.
• P4 wird von P3 mit einem Wert für Delta X von Breite geteilt durch 2 gezeichnet.
• P5 wird von P4 mit einem Wert für Delta Y von einem negativen Wert für Höhe plus dem negativen Y-Wert von P2 gezeichnet.
• Die Form wird mit L5 geschlossen, und eine Form wird hinzugefügt.

Anmerkung: Wenn Sie die Bedingung in diesem Beispiel prüfen möchten, ändern Sie den Voransichtswert (Preview Value) des Ziel-DGMs.
