Eine Begrenzung wirkt sich auf die Sichtbarkeit der darin enthaltenen DGM-Dreiecke aus.
Beim Erstellen von Begrenzungen geben Sie an, ob diese Bogen-Tessellation und weiche Bruchkanten verwenden.
DGM-Begrenzungen werden aus geschlossenen Polygonen (z. B. geschlossene Polylinie oder Parzelle) oder von DGMs definiert. DGMs können als Begrenzungen ausgewählt werden, wenn sowohl der Begrenzungstyp Verbergen als auch die Option Weiche Bruchkante ausgewählt sind.
Die DGM-Definition zeigt eine numerische ID und eine Liste der Scheitelpunkte für jede Begrenzung an.
Begrenzungstypen
Autodesk Civil 3D unterstützt die folgenden Arten von Begrenzungen:
- Außen: Definiert die äußere Begrenzung des DGM. Alle darin enthaltenen Dreiecke werden angezeigt. Die außerhalb liegenden Dreiecke werden ausgeblendet. Anmerkung: Die äußere Begrenzung kann von nachfolgenden Bearbeitungsvorgängen, wie Bruchkanten hinzufügen, beeinflusst werden. Möglicherweise müssen Sie den Vorgang Begrenzung hinzufügen ans Ende der Liste verschieben, um das erwartete Ergebnis zu erzielen.
Eine äußere Begrenzung, die unter Verwendung von weichen Bruchkanten erstellt wurde:
Anmerkung: Sie können mehrere äußere Begrenzungen definieren, aber nur die zuletzt definierte äußere Begrenzung wird angezeigt. Mithilfe der DGM-Definition können Sie zwischen den verschiedenen äußeren Begrenzungen wechseln.
- Insel: Zeigt alle Dreiecke innerhalb der Begrenzung an. Kann zur Erstellung sichtbarer Bereiche innerhalb verborgener Begrenzungen verwendet werden. Anmerkung: Die Auswirkungen von mehreren Begrenzungen in einem DGM hängen von der Reihenfolge ab, in der diese hinzugefügt werden. Diese Auswirkungen können von einer nachfolgenden Begrenzung ganz oder teilweise außer Kraft gesetzt werden.
- Innen: Verbirgt Bereiche der Triangulation, wodurch Höhenlinien im Bereich nicht angezeigt werden. Wird zur Lochung von DGMs verwendet (z. B. bei Grundrissen).

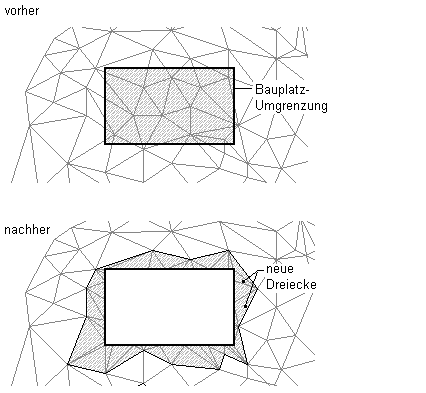

Eine verborgene Begrenzung, die unter Verwendung von weichen Bruchkanten erstellt wurde:
Anmerkung: Wenn Sie eine verborgene Begrenzung verwenden, wird das ausgeblendete DGM nicht gelöscht. Das gesamte DGM bleibt so intakt. Wenn Sie TIN-Linien aus dem DGM entfernen möchten, müssen Sie den Befehl Linie löschen verwenden. Weitere Informationen finden Sie unter So löschen Sie TIN- oder Rasterlinien.
- Datenausschluss: Erzeugt eine DGM-Begrenzung, die durch ein Polygonobjekt aus der Zeichnung begrenzt wird, beispielsweise 2D- oder 3D-Polylinien, Elementkanten, Vermessungsabbildungen, Parzellen oder Kreise.
Sie können mehr als eine Datenausschlussbegrenzung zu einem DGM hinzufügen. Wenn Sie Daten hinzufügen, ist nur die neuste Datenausschlussbegrenzung betroffen. Eine Datenausschlussbegrenzung wirkt sich nicht auf den sichtbaren Teil des DGM aus, sondern wirkt als Filter für alle Daten, wie Punkte oder Bruchkanten, die nach dem Erstellen des Datenausschlusses zum DGM hinzugefügt wurden. Wenn Sie beispielsweise nach der Erstellung einer Datenausschlussbegrenzung eine Bruchkante zu einem DGM hinzufügen, wird nur der Teil der Bruchkante, der sich innerhalb der Datenausschlussbegrenzung befindet, hinzugefügt.
