So importieren Sie Fusion-Dateien als AnyCAD-Referenzmodell

Sie können Fusion-Dateien (.fusiondesign) importieren und eine AnyCAD-Referenz für die Datei erstellen.

Neue Funktionen:

Übersicht

AnyCAD für Fusion ermöglicht Ihnen das Importieren von Fusion-Dateien (.fusiondesign) als AnyCAD-Referenzmodell direkt aus Inventor.

Erste Schritte

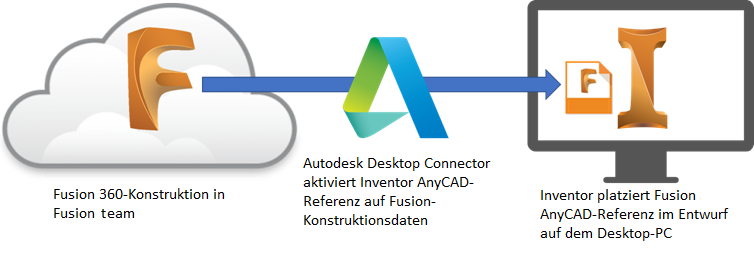

Für die gemeinsame Nutzung von Daten in Inventor, einer Desktopanwendung, und Fusion, einer Cloud-basierten Plattform, müssen einige Voraussetzungen erfüllt sein:

• Desktop Connector installieren: Desktop Connector bietet über das Fusion-Desktop-Laufwerk auf Ihrem Computer Zugriff auf die Fusion-Dateien (.fusiondesign) in Ihrem Fusion-Web-Client-Projekt.

  Laden Sie das Installationsprogramm für Desktop Connector aus dem Profilmenü in Ihrem Fusion-Web-Client-Konto herunter.



• Fusion-Projekt: Hier werden Fusion-Dateien (.fusiondesign) gespeichert. Geben Sie ein Fusion-Web-Client-Konto für die gemeinsame Nutzung von Daten an. Der Fusion-Web-Client bietet einen persönlichen zentralen Arbeitsbereich in einem Cloud-Hub für Ihre Projekte. Erstellen Sie ein Fusion-Web-Client-Konto, falls Sie dies noch nicht getan haben, und geben Sie an, wo Dateien gespeichert und für ein bestimmtes Projekt verwendet werden sollen.

  Erfahren Sie mehr über Fusion Team.

Fusion-Dateien können nur aus einem Fusion Team-Client, dessen Eigentümer Sie sind, oder aus einem Fusion-Web-Client-Hub, zu dem Sie als Projektmitglied eingeladen wurden, geöffnet werden.

So importieren Sie Fusion-Dateien

1. Verwenden Sie den Befehl Öffnen oder Importieren, um eine Fusion-Datei (.fusiondesign) für den Import auszuwählen.

   Weitere Informationen zum Importieren einer Fusion-Datei (.fusiondesign) finden Sie unter So importieren Sie Dateien aus anderen CAD-Systemen als Referenzmodell oder mit der Option Modell konvertieren.

2. Navigieren Sie im Dialogfeld Öffnen oder Importieren zum Fusion-Laufwerk und anschließend zum Fusion-Web-Client-Hub, wo sich das Fusion-Modell befindet, und wählen Sie eine zu importierende Fusion-Datei (.fusiondesign) aus.



3. Wählen Sie die Importoptionen aus, die Sie einschließen wollen, und klicken Sie auf OK.

So aktualisieren Sie eine Fusion-Dateireferenz

Es gibt verschiedene Möglichkeiten zum Synchronisieren des in Inventor referenzierten Fusion-Modells mit den neuesten Updates.

Beim Öffnen eines Inventor-Dokuments, das über eine .fusiondesign-Referenz verfügt, erkennt Inventor, ob ein Update verfügbar ist:

• Bauteildatei: Das Blitzsymbol ist aktiviert. Klicken Sie, um das Update mit den neuesten Fusion-Daten durchzuführen.
• Baugruppendatei: Es wird eine Meldung angezeigt, in der Sie gefragt werden, ob Sie die Datei aktualisieren möchten. Wählen Sie Ja, um zu aktualisieren. Wenn Sie Nein wählen, wird das Blitzsymbol aktiviert.
• Bauteil- und Baugruppendatei:

  Nach dem Import können Sie jederzeit manuell nach Updates suchen.

  • Klicken Sie mit der rechten Maustaste auf die Fusion-Datei im Browser, und wählen Sie die Option Nach Updates suchen.



Anmerkung: Sie können Inventor-Bauteildateien auch direkt an einen Fusion-Web-Client-Speicherort senden.

Weitere Informationen finden Sie unter Interoperabilität von Inventor und Fusion.
