Interoperabilität von Inventor und Fusion

Geben Sie Inventor- und Fusion-Dateien frei.

Neue Funktionen: 2022, 2023

Anmerkung: Der Fusion-Web-Client speichert die Daten, auf die Fusion zugreift. Dateien können aus einem Fusion-Web-Client, dessen Eigentümer Sie sind, oder aus einem Fusion-Web-Client, zu dem Sie als Projektmitglied eingeladen wurden, geöffnet werden. Wenn Sie kein Abonnent sind, können Sie auf die folgenden Funktionen zugreifen, sofern Sie eine Einladung zur Teilnahme als Projektmitglied an einem Fusion-Web-Client-Projekt erhalten haben.

• Ein Fusion-Web-Client-Konto ist erforderlich, um Inventor-Bauteildateien in Fusion freizugeben. Sie werden aufgefordert, einen Web-Client und ein Projekt auszuwählen, wenn Sie eine Datei an Fusion senden.
• Der Speicherort des Fusion-Web-Client-Projekts ist der Speicherort, an dem die Inventor-Bauteildateien gespeichert werden. Nachdem Sie eine Datei hochgeladen haben, können Sie die Datei im Fusion-Web-Client anzeigen oder in Fusion öffnen, wenn die Anwendung installiert ist.
• Der Fusion-Web-Client erfordert einen Internetzugang.

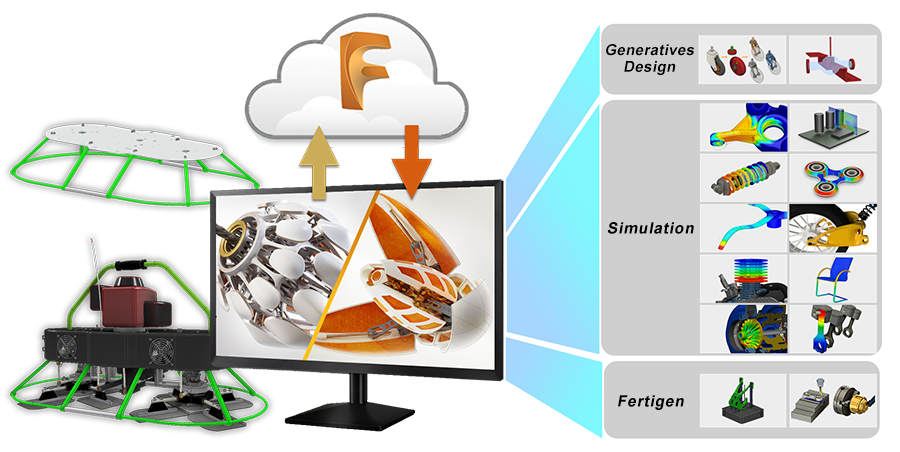

Senden von Inventor-Bauteilen und -Baugruppen an Fusion

Diese Fusion-Befehle beschleunigen das Übertragen von Daten in Fusion für die Verwendung in verschiedenen Studien, Simulationen oder Arbeitseinrichtungen. Desktop Connector wird für diesen Arbeitsablauf nicht verwendet.

Wenn Sie einen Fusion-Befehl auf der Registerkarte Fusion aktivieren, wird für die Fusion-Interoperabilität eine Einführungsseite angezeigt. Auf der Seite werden der Zweck und die Anforderungen des ausgewählten Befehls erläutert. Wenn verfügbar, werden Links zu Beispielen angezeigt.

Anmerkung: Die Fusion-Befehle sind während der Direktbearbeitung deaktiviert.

Wenn Sie auf Fortfahren klicken, wird die Gruppe Daten geöffnet, in der Sie Bauteile sowie den Fusion-Web-Client und den Speicherort für die Daten angeben können. Wenn Sie fertig sind, klicken Sie auf Hochladen. Die Inventor-Daten werden dann an den Fusion-Web-Client übertragen. Im Fusion-Web-Client wird eine IPT-Datei angezeigt. Die F3D-Datei wird generiert, wenn die IPT-Datei in Fusion geöffnet wird.

Für die hochgeladenen Daten haben Sie folgende Möglichkeiten:

• Anzeigen der Daten in einem Webbrowser
• Öffnen der Daten in Fusion im entsprechenden Arbeitsbereich und Vorbereiten der Definition der Studie oder des Prozesses

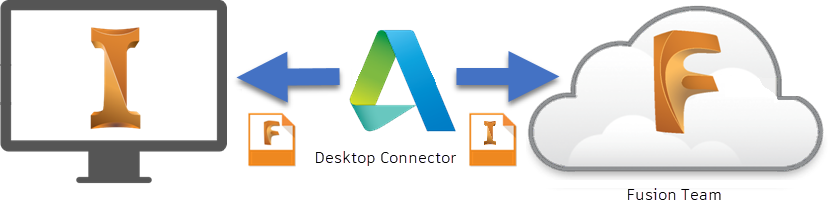

AnyCAD-Arbeitsablauf

Verwenden Sie einen AnyCAD-Arbeitsablauf zum Öffnen von Fusion-Dateien in Inventor oder von Inventor-Bauteilen und -Baugruppen in Fusion.

Die folgenden Schritte sind erforderlich, um einen AnyCAD-Arbeitsablauf zum Öffnen von Fusion-Dateien in Inventor oder von Inventor-Bauteilen und -Baugruppen in Fusion zu verwenden:

• Fusion-Web-Client-Konto. Der Fusion-Web-Client ist der Ort, an dem Fusion-Dateien (.fusiondesign) oder Inventor-Dateien gespeichert werden, damit sie freigegeben werden können.
  Anmerkung: Dateien können aus einem Fusion-Web-Client, dessen Eigentümer Sie sind, oder aus einem Fusion-Web-Client, zu dem Sie als Projektmitglied eingeladen wurden, geöffnet werden.
• Desktop Connector muss lokal auf Ihrem Computer installiert sein. Desktop Connector erstellt ein lokales Fusion-Laufwerk auf Ihrem Computer, mit dem Sie auf .fusiondesign-, .iam und .ipt-Dateien in Ihrem Fusion-Web-Client-Projekt zugreifen können.



• Ein Abonnement für eines der folgenden Produkte: Fusion, Product Design & Manufacturing Collection oder Product Design Suite.

Weitere Informationen finden Sie unter So importieren Sie Fusion-Dateien als AnyCAD-Referenzmodell.
