Laschen in Blech

Laschenelemente bestehen aus einer Fläche und einer Biegung, die entlang einer geraden Kante mit einer vorhandenen Fläche verbunden ist.

Um ein Laschenelement hinzuzufügen, wählen Sie mindestens eine Kante aus und geben die Größe und Position des hinzugefügten Materials an.

Ecken, die während der Erstellung von Laschen- und Konturlaschenelementen erstellt werden, weisen bei abgewickeltem Modell die vorgabemäßige Freistellungsform auf. Sie können die vorgabemäßigen Einstellungen der Blechdefinition überschreiben, indem Sie die Abwicklungsoptionen bzw. die Registerkarte Biegung oder Ecke verwenden. Bei der Auswahl von Kanten für eine mehrkantige Lasche werden entlang der Biegungen und an Positionen, an denen die erstellten Laschen gemeinsame Ecken aufweisen, Bearbeitungszeichen angezeigt. In bestimmten Fällen kann beim Erstellen mehrkantiger Laschen mit der Option Automatische Gehrung anwenden störendes Material entlang der Laschenenden gestutzt werden.

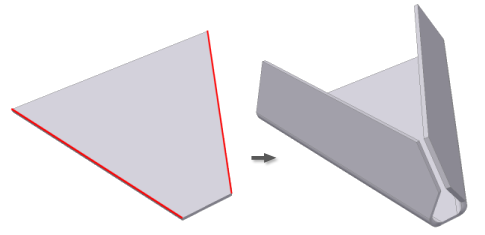

Nicht alle Ecken ermöglichen die Bearbeitung über Zeichen. In der folgenden Abbildung weisen Laschen an den oberen Kanten keine Bearbeitungszeichen auf, und der Außenradius der hinzugefügten Lasche liegt gegenüber dem Außenradius der Biegung zwischen den beiden ausgewählten Kanten.

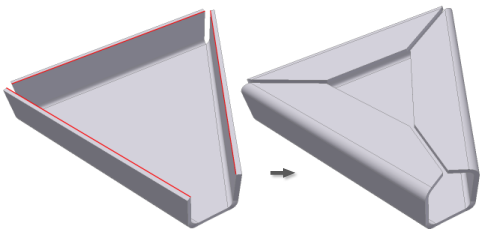

Wenn Sie die Lasche hingegen wie in der folgenden Abbildung dargestellt in der entgegengesetzten Richtung erstellen, treffen die drei Biegungen aufeinander, und die Außenradien ihrer Laschen liegen auf derselben Seite wie der Außenradius der Biegung zwischen den ausgewählten Kanten. In diesem Fall wird während der Erstellung oder der nachfolgenden Bearbeitung ein Bearbeitungszeichen angezeigt.

Laschen und mehrere Kanten

Laschen mit einer gemeinsamen Ecke werden automatisch mit einer vollständigen oder teilweisen Gehrung dargestellt.

Laschengehrungen werden erstellt, wenn die ausgewählten Kanten koplanar und nicht parallel sind.

• Liegen die Laschen nahe genug beieinander (je nach Gehrungsabstand), wird eine volle Ecke erstellt.
• Schneiden sich die Laschen, wird eine teilweise Gehrung erstellt.
• Treffen sich die Kanten an einer gemeinsamen Biegung, sodass alle drei Biegungen nach innen weisen, wird eine Biegung mit drei Ecken erstellt.

  Automatische Gehrung wird auch auf nicht koplanare Laschen angewendet.

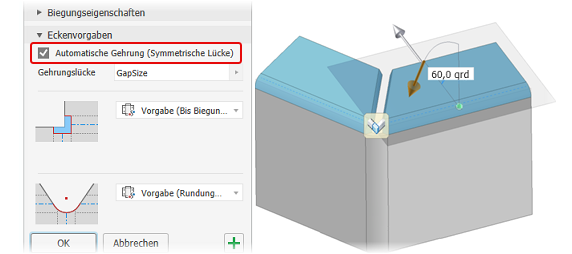

Werden benachbarte Laschen nicht mit Gehrungsecken dargestellt, überprüfen Sie, ob in der Eigenschaftengruppe Lasche im Abschnitt Eckenvorgaben die Option Automatische Gehrung anwenden aktiviert ist.

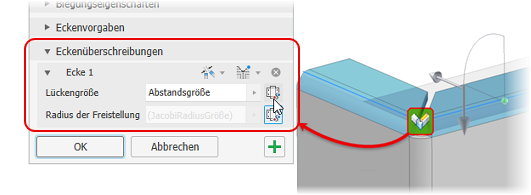

Wenn Sie auf das Eckensymbol klicken, wird die Gruppe Eckenüberschreibungen in der Gruppe Eigenschaften angezeigt. Klicken Sie auf die Schaltfläche Vorgabe verwenden, um die Verwendung der Vorgabeeinstellungen für Ecken zu aktivieren bzw. zu deaktivieren.

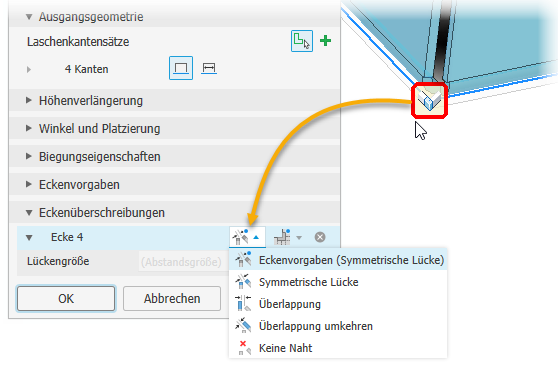

Klicken Sie auf die Schaltfläche Abstand oder Eckenvorgaben, um auf die verschiedenen Optionen zuzugreifen.
