Definiert eine Lasche, indem einer Kante oder Kantenkontur auf einer Fläche eine Blechfläche, eine Biegung und andere Parameter hinzugefügt werden.
Die Eigenschaftengruppe Lasche wird mit den Vorgabeeinstellungen aus der aktiven Blechdefinition ausgefüllt. Sie können diese Einstellungen für einzelne Laschen oder für einen Laschensatz überschreiben. Die Gruppe Eigenschaften bietet einen optimierten Arbeitsablauf.
Weitere Informationen zu Eigenschaftengruppen finden Sie in den folgenden Themen:
- Zugriff
-
Multifunktionsleiste: Registerkarte Blech
Gruppe Erstellen Lasche
Eigenschaftengruppe Lasche
Gibt die Kanten, den Winkel, den Radius, die Höhe, den Bezugspunkt, ab dem die Höhe gemessen wird, die Platzierung, die Position der Biegung relativ zur Kante sowie die Biegungs- und Eckenbearbeitung an.
- Laschenname
- Es wird ein Vorgabename angegeben, Sie können jedoch auf den Laschennamen doppelklicken, um ihn zu bearbeiten und zu ändern.
Erweiterte Einstellungen
- Das Menü oben rechts enthält Befehle speziell für den Laschen-Arbeitsablauf.
- Aktive Voreinstellung
- Zeigt die verwendete benannte Voreinstellung an und bietet Zugriff auf alle Laschen-Voreinstellungen, die Sie erstellt haben. Wenn Keine Voreinstellung angezeigt wird, werden die Felder in der Gruppe Eigenschaften mit dem zuletzt verwendeten Wert ausgefüllt.
Voreinstellung hinzufügen
- Erstellt eine benutzerdefinierte Voreinstellung mit den aktuellen Einstellungen der Gruppe Eigenschaften. Die Voreinstellung ist für die Erstellung von Blechlaschen verfügbar.
Voreinstellungen
- Ermöglicht die Steuerung der Voreinstellungsliste und der Reihenfolge, in der die Voreinstellungen angezeigt werden.
- Gruppe Ausgangsgeometrie
-

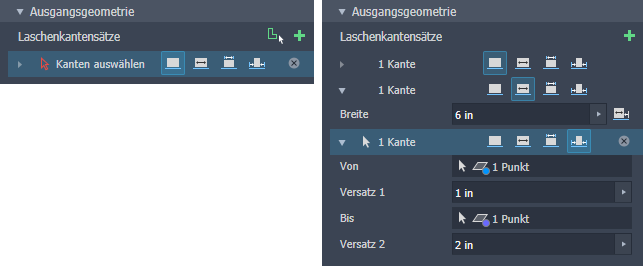

- Laschenkantensätze
- Eine Sammlung einer oder mehrerer Laschen, die ein Laschenelement bilden. Die ausgewählten Kanten müssen nicht angrenzend sein.
- Kantensatz hinzufügen
- Klicken Sie, um einen neuen Kantensatz hinzuzufügen. Kanten mit denselben Optionen sollten beieinander gehalten werden. Fügen Sie einen Kantensatz hinzu, um eine Lasche mit unterschiedlichen Optionen zu erstellen. Erweitern Sie einen Kantensatz, um auf die einzelnen Kanten im Satz und die zugehörigen Optionen zuzugreifen.
Kantenauswahl
- Vorgabemäßig ist die Kantenauswahl aktiv, wenn der Befehl gestartet wird. Um eine Kantenauswahl zu löschen und die Auswahl zurückzusetzen, klicken Sie auf das X am rechten Ende der Zeile und wählen dann eine andere Kante aus. Mit der Auswahl werden Kanten zum aktuellen Satz hinzugefügt.
Kantenkontur
- Klicken Sie auf die Option, um die Kantenkontur-Auswahl zu aktivieren. Klicken Sie auf eine Kante, um alle angrenzenden, geraden Kanten auszuwählen, die die Fläche bilden. Die Eigenschaften gelten für alle Kanten im Kantensatz.
- Kantenoptionen
-
Kante
- Wendet Parameter auf die gesamte Länge der ausgewählten Kante an.
Breitenverlängerung
- Wendet Parameter auf die ausgewählte Kante an, wobei die Laschenbreite gleichmäßig von der Kantenmitte aus verteilt wird.
- Breite
- Gibt die Laschenbreite an.
Versatz
- Ermöglicht, dass eine Lasche entlang der ausgewählten Kante in einem bestimmten Abstand von einer ausgewählten lotrechten Fläche oder Ebene beginnt.
- Versatz von. Wählen Sie eine Fläche aus, die lotrecht zur Laschenkante verläuft.
- Versatzabstand. Legt den Abstand von der ausgewählten Versatzfläche fest.
Richtung umkehren. Kehrt die Versatzrichtung um.
Zwischen
- Die Laschenbreite wird durch den Teil der ausgewählten Kante definiert, der zwischen den Von- und Bis-Eingaben liegt.
- Von. Die Fläche oder Ebene, an der die Lasche beginnt.
- Bis. Die Fläche oder Ebene, an der die Lasche endet.
Versatz
- Die Laschenbreite wird durch Versätze von jedem Ende der Kante definiert.
- Von. Die Fläche oder Ebene, von der aus der Anfangsversatz gemessen wird.
- Versatz 1. Gibt den Versatzabstand der Von-Eingabe an.
- Bis. Die Fläche oder Ebene, von der aus der Endversatz gemessen wird.
- Versatz 2. Gibt den Versatzabstand der Bis-Eingabe an.
- Höhengrenzen
- Legt fest, ob Sie die Höhe der Lasche durch einen bestimmten Abstand oder durch die Auswahl von Geometrie des Typs Bis definieren.
- Abstand
- Der Abstand enthält den Wert für die Laschenhöhe, die Methode zur Messung der Laschenhöhe, die Laschenrichtung und die Messmethode.
Die beiden Möglichkeiten zum Festlegen der Höhenmessung sind an der Laschenfläche oder orthogonal zur Basisfläche ausgerichtet.
Ausgerichtet (Vorgabe)
- Die Laschenhöhe wird parallel zum Laschenwinkel gemessen.
Orthogonal
- Die Laschenhöhe wird lotrecht zur Basisebene gemessen.

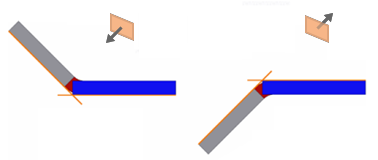

- Richtung
- Wird zusammen mit Abstand verwendet und gibt die Seite der Basisfläche an, auf der die Lasche platziert wird.
Standard
- Die Lasche wird in Richtung der Seite gebogen, auf der sich die ausgewählte Kante befindet.
Umgekehrt
- Die Lasche wird in Richtung der Seite gebogen, die gegenüber der ausgewählten Kante liegt.
- Abmessung
- Wird zusammen mit Abstand verwendet und definiert die Messmethode.
Außenflächen
- Misst die Laschenhöhe ausgehend vom Schnittpunkt der beiden Außenflächen.
Innenflächen
- Misst die Laschenhöhe ausgehend vom Schnittpunkt der Innenflächen.
Ausgewählte Kante
- Misst die Laschenhöhe von der ausgewählten Kante bis zur Laschenfläche.
- Tangentialebene
- Misst die Laschenhöhe parallel zur Laschenfläche und tangential zur Biegung.
Zu
-
Definiert die Laschenhöhe relativ zu einem ausgewählten Punkt.
- Abstand (Bis)
- Wählen Sie einen Scheitelpunkt (Punkt) als Abstandseingabe aus. Die Lasche wird gedehnt, um den Punkt auf der Fläche oder Ebene, auf der sie liegt, im angegebenen Winkel zu schneiden.
- Versatz
- Gibt den Abstand zwischen dem Referenzpunkt und der Endfläche der Lasche an.
Die Option Bis berechnet die Ausführung anhand der folgenden Methode.- Versatz
- Referenzpunkt
- Berechneter Abstand
- Ebene parallel zur Basisebene
- Basisebene
- Winkel und Platzierung
- Gibt an, wie der Winkelwert definiert und die Lasche platziert bzw. positioniert wird.
- Winkel (nach Wert)
- Definiert den Winkel der Lasche relativ zur Fläche mit den ausgewählten Kanten. In dieses Feld können Zahlen, Formeln, Parameter oder gemessene Werte eingegeben werden.
Nach Referenz
- Definiert den Winkel der Lasche, der mit der ausgewählten Fläche oder Ebene übereinstimmen bzw. mit dieser koplanar sein soll.
- Platzierung
- Gibt an, wie die Lasche relativ zur Position der Laschenebene platziert wird.
- Position
- Gibt an, auf welcher Seite der Laschenebene das Material verteilt wird.

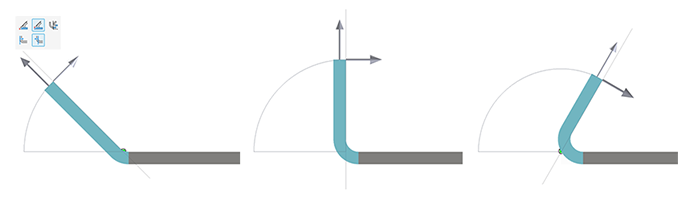

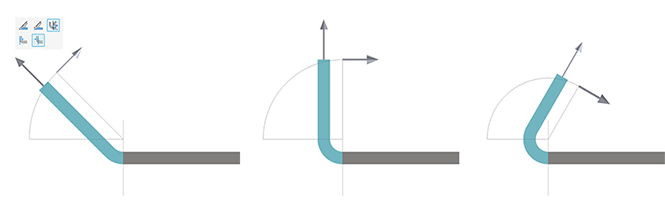

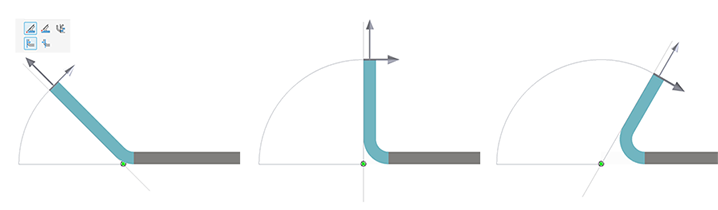

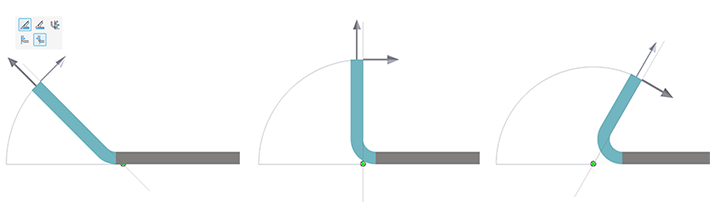

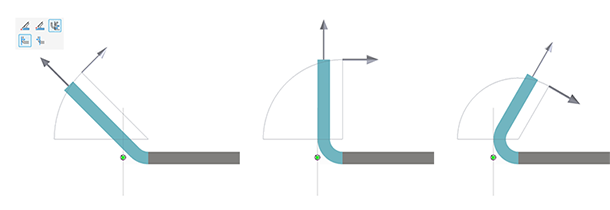

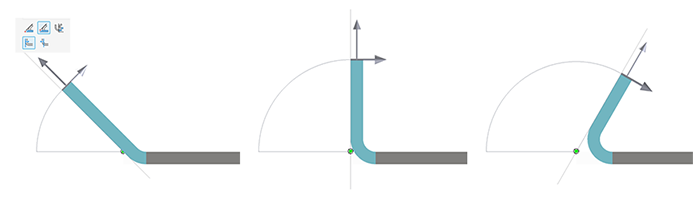

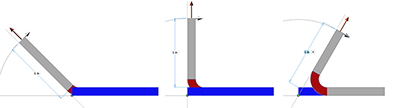

Die folgenden Abbildungen zeigen die Platzierung basierend auf den Positionsoptionen.
- Außenfläche durch Ebene
-
Ebene durch Partnerkante
Ebene durch ausgewählte Kante
-
Ebene tangential zu oder an Seitenfläche
- Innenfläche durch Ebene
-
- Ebene durch Partnerkante
- Ebene durch ausgewählte Kante
- Ebene tangential zu oder an Seitenfläche

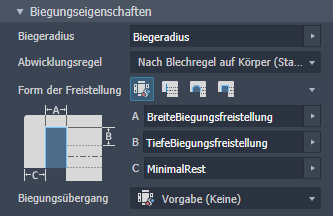

- Biegungseigenschaften
-
- Biegeradius
- Definiert den Radius der Biegung zwischen der Lasche und der Fläche mit den ausgewählten Kanten. Der Wert ist vorgabemäßig auf den Systemparameter Biegeradius eingestellt, der im Dialogfeld Blechdefinition definiert wird. In dieses Feld können Zahlen, Formeln, Parameter oder gemessene Werte eingegeben werden.
- Abwicklungsregel
- Gibt an, welche Methoden verwendet werden, um eine Abwicklung aus dem gefalteten Blechbauteil zu erstellen. Die Blechabwicklungsregeln werden im Stil-Editor definiert. Weitere Informationen finden Sie unter So fügen Sie eine Blechabwicklungsregel hinzu, bearbeiten oder synchronisieren sie.
- Form der Freistellung
-
Vorgabe (nach Stil)
- Wird in der Blechdefinition definiert. Um die Vorgabe zu ändern, ändern Sie die Definition. Sie können die Vorgabemethode ändern, indem Sie eine der folgenden Formen auswählen.
Schleife
- Eine akzeptable Biegungsfreistellung aufgrund eines Materialfehlers. Sie tritt häufig auf, wenn sehr enge Biegungen erforderlich sind, sowie bei der Verwendung bestimmter Materialien. In der Abbildung kennzeichnet C die Größe des Materialrests, der nach der Erstellung der Biegung mit Freistellung übrig bleibt. Dieser Parameter definiert den Wert.
Rund
- Eine Form der Biegungsfreistellung, die durch eine in einem Halbkreis endende Ausklinkung definiert ist. Sie wird häufig durch Lasertrennverfahren erzeugt. In der folgenden Abbildung kennzeichnet A die Breite der Biegungsfreistellung (Durchmesser), B die Tiefe der Biegungsfreistellung jenseits der Deformationszone zum Tangentialpunkt des Durchmessers und C die Stärke des Materialrests, der nach der Erstellung der Biegung mit Freistellung übrig bleibt. Jeder dieser Parameter beschreibt die Standardwerte der Biegungsfreistellung.
Gerade
- Eine durch quadratische Ecken definierte Form der Biegungsfreistellung. Sie wird üblicherweise bei manuellen Arbeiten in der Werkstatt verwendet und häufig durch einen Sägeschnitt erstellt. In der folgenden Abbildung kennzeichnet A die Breite der Biegungsfreistellung, B die Tiefe der Biegungsfreistellung jenseits der Deformationszone und C die Stärke des Materialrests, der nach der Erstellung der Biegung mit Freistellung übrig bleibt. Jeder dieser Parameter beschreibt die Standardwerte der Biegungsfreistellung.
- Biegungsübergang
Definiert die Bedingung für die Abwicklung der Biegung. Das gefaltete Modell zeigt entweder den Übergangstyp Keine an (für alle Übergangstypen außer Stutzen) oder den Typ Stutzen, wenn es sich hierbei um den ausgewählten Typ handelt. Die folgenden Abbildungen zeigen die Typen für dieses gefaltete Modell.
Keine
- Je nach Geometrie wird ein Spline zwischen den Kanten der beiden Flächen erstellt, die an der ausgewählten Biegung zusammentreffen.
Schnitt
- Erzeugt eine gerade Linie von der Kante der Biegezone, die die Kante des gebogenen Elements schneidet. Die folgende Abbildung zeigt den Teil der Abwicklung mit diesem Übergangstyp für das vorstehend abgebildete gefalzte Modell.
Gerade Linie
- Erzeugt eine gerade Linie von der Kante der Biegezone, die die Kante des gebogenen Elements schneidet. Die folgende Abbildung zeigt den Teil der Abwicklung mit diesem Übergangstyp für das vorstehend abgebildete gefalzte Modell.
Bogen
- Erzeugt eine gerade Linie von der Kante der Biegezone, die die Kante des gebogenen Elements schneidet. Die folgende Abbildung zeigt den Teil der Abwicklung mit diesem Übergangstyp für das vorstehend abgebildete gefalzte Modell.
Bis Biegung stutzen
- Dieser Übergangstyp wird im gefalteten Modell angezeigt und erzeugt eine Ausklinkung in der Biegezone, die senkrecht zum gebogenen Element verläuft. Die folgende Abbildung (links) zeigt den Teil der Abwicklung mit diesem Übergangstyp für das rechts abgebildete gefalzte Modell.

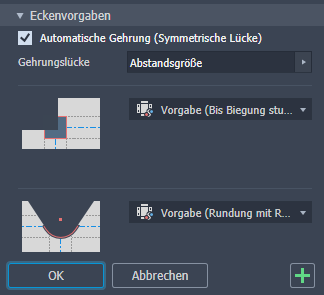

- Eckenvorgaben
-
Eckenvorgaben werden in der Blechdefinition festgelegt. Eckenvorgaben sind aktiviert, wenn mehr als eine Lasche im selben Element erstellt wird. Dies ermöglicht einen reibungslosen Arbeitsablauf, bei dem die Laschenanforderungen in einem Durchgang vollständig definiert werden. Verwenden Sie für einzeln erstellte Laschen, die eine bestimmte Eckenbearbeitung erfordern, den Befehl Eckverbindung.
- Automatische Gehrung

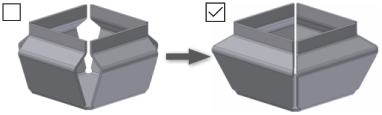

- Durch die automatische Gehrung erfolgt eine automatische Dehnung des Materials zwischen benachbarten Laschenkanten während der Erstellung oder Bearbeitung von mindestens zwei Laschenkanten in einem Schritt, wenn der Biegungswinkel größer als 90 Grad ist. Wählen Sie die Option aus, damit die Laschen automatisch gedehnt werden, um die Eckenlücke zu erstellen.
- Gehrungslücke
- Gibt die Lückenbreite an, die beim Erstellen von gegehrten Ecken verwendet wird. Die Vorgabe lautet Abstandsgröße und wird in der Blechdefinition festgelegt.
- Eckenform
-
- Vorgabe (nach Stil)
- Die Vorgabe wird in der Blechdefinition festgelegt. Um die Vorgabe zu ändern, ändern Sie die Definition.
- Rundung
-
Überschneidung. Eine kreisförmige im Schnittpunkt der Biegelinien zentrierte Ausklinkung
Tangential. Eine kreisförmige Ausklinkung tangential zu den gegehrten Kanten.
Scheitelpunkt. Eine kreisförmige Ausklinkung, deren Umfang den gemeinsamen Flächentangentenpunkt schneidet.
- Quadrat
-
Überschneidung. Eine quadratischer Ausklinkung, die zentriert über dem Schnittpunkt der Biegelinien liegt.
Scheitelpunkt. Eine quadratische Ausklinkung, deren Ecke den gemeinsamen Flächentangentenpunkt schneidet.
Schleife
- Dehnt die Laschenkanten bis zu deren Schnittpunkt. Keine Freistellung, sodass Materialfehler (Risse) in der Biegezone des gefalteten Modells zulässig sind
Bis Biegung stutzen
- Ein durch die Biegezonenlinien begrenzter polygonaler Ausschnitt
Lineare Schweißnaht
- Eine v-förmige Ausklinkung, die durch den Schnittpunkt der inneren Biegezonenlinien zum äußeren Biegezonenschnittpunkt der Linie mit den Laschenkanten definiert ist. Die Mindestfreistellung lässt einen nachfolgenden Schweißvorgang zum Schließen der Ecke zu.
Lichtbogenschweißen
- Kurven tangential zu den Laschenkanten entlang der Außenkante der Biegezone, die zu einem flachen Abstand mit dem gleichen Wert wir die Gehrungslücke konvergieren. Eine Lücke zwischen den Laschen, die abstandsgetreu entlang der Länge der Freistellung verläuft und sich für Lichtbogenschweißen eignet
Laserschweißen
- Kurven tangential zu den Laschenkanten entlang der Außenkante der Biegezone, die zu einem Tangentialbogen mit dem gleichen Wert wir die Gehrungslücke konvergieren. Eine Lücke zwischen den Laschen, die abstandsgetreu entlang der Länge der Freistellung verläuft und sich für Laserschweißen eignet.
- Freistellung
-
- Vorgabe (nach Stil)
- Die Vorgabe wird in der Blechdefinition festgelegt. Um die Vorgabe zu ändern, ändern Sie die Definition.
Kein Ersatz
- Ersetzt nicht die in der Abwicklung modellierte Geometrie.
Schnitt
- Dehnt und schneidet die Laschenkanten
Vollständige Rundung
- Dehnt die Laschenkanten bis zu deren Schnittpunkt und platziert an den Tangentiallinien der Biegezonen eine Rundungstangente. Die Radien werden größer sein als bei Verwendung der Option Rundung mit Radius.
Rundung mit Radius
- Erweitert die Laschenkanten bis zu deren Schnittpunkt und platziert eine tangentiale Rundung der angegebenen Größe. Die Radien werden kleiner sein als bei Verwendung der Option Vollständige Rundung.
- Eckenüberschreibungen

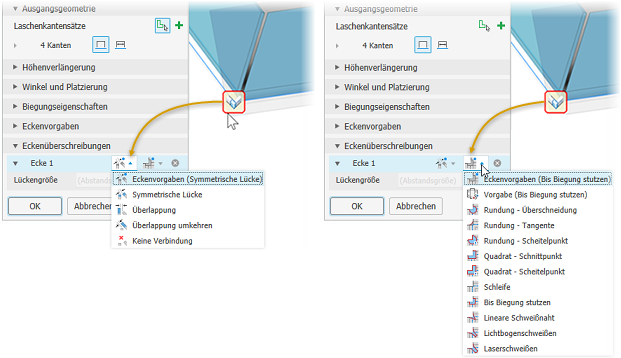

- Bietet Überschreibungsoptionen für Freistellungen und Formen für jede ausgewählte Ecke, wenn das Laschenelement aus mehr als einer Lasche besteht.
- Eckennr.
- Identifiziert Ecken eindeutig, die am ausgewählten Element beteiligt sind.
- Freistellungsüberschreibung
- Bietet Ecken-Freistellungstypen nur für die ausgewählte Ecke. Verwenden Sie die Dropdown-Liste, um die gewünschte Freistellungsbedingung auszuwählen.
- Eckenvorgaben. Die Vorgabe ist in der Blechdefinition festgelegt und zeigt das zugehörige Symbol an. Um die Vorgabe zu ändern, ändern Sie die Definition. Sie können die Vorgabemethode ändern, indem Sie eine der folgenden Bedingungen wählen.
Symmetrische Lücke. Dehnt die Laschenfläche beider Kanten, um eine Lücke mit gleichem Abstand zu erstellen.
Überlappung. Dehnt die Laschenfläche der ersten ausgewählten Kante bis zur Außenfläche der zweiten ausgewählten Kante.
Überlappung umkehren. Dehnt die Laschenfläche der zweiten ausgewählten Kante bis zur Außenfläche der ersten ausgewählten Kante.
Keine Verbindung.
- Formüberschreibung
- Bietet Eckenformtypen nur für die ausgewählte Ecke. Wählen Sie die entsprechende Form aus der Dropdown-Liste. Die Eckenformliste wird oben beschrieben.
- Lückengröße
- Legt die Lückengröße für die ausgewählte Ecke fest. Verwendet die in der Blechdefinition angegebene Vorgabegröße. Klicken Sie auf das Symbol auf der rechten Seite, um die Vorgabe zu überschreiben.
- Größe der Freistellung
- Legt die Größe der Freistellung für die ausgewählte Ecke fest. Verwendet die in der Blechdefinition angegebene Vorgabegröße. Klicken Sie auf das Symbol auf der rechten Seite, um die Vorgabe zu überschreiben.
