Lernprogramm A6: Definieren von physikalischen Eigenschaften und Netzen

So definieren Sie Materialeigenschaften

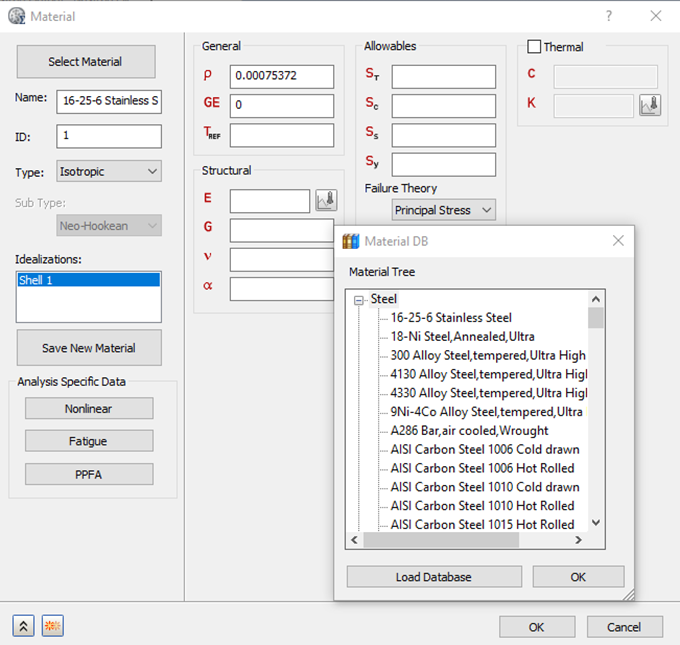

1. Klicken Sie in der Modellstruktur mit der rechten Maustaste auf Materialien > Neu.
2. Klicken Sie im Dialogfeld auf Material auswählen. Im Dialogfeld Material DB werden einige verfügbare Materialbibliotheken angezeigt.
3. Klicken Sie auf Datenbank laden.
4. Wechseln Sie zum Ordner C:\Program Files\Autodesk\Inventor Nastran 2025\In-CAD\Materials und öffnen Sie die Datei ADSK_materials.nasmat . In der Materialstruktur werden die verfügbaren Materialien aufgelistet.
5. Wählen Sie in der Kategorie Stahl das Material 16-25-6 Edelstahl. Stellen Sie im Dialogfeld Material im Bereich Struktur sicher, dass das Feld G leer ist.

6. Klicken Sie im Dialogfeld Material DB und im Dialogfeld Material auf OK, um das Material zu erstellen.

So definieren Sie physikalische Eigenschaften

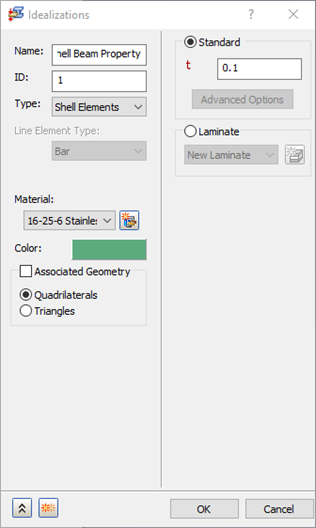

1. Klicken Sie in der Modellstruktur unter Idealisierungen mit der rechten Maustaste auf Schalen > Neu.
2. Nehmen Sie im Dialogfeld "Idealisierungen" die folgenden Einstellungen vor:
   • Name: Schalen-/Trägereigenschaft
   • Typ: Schalenelemente
   • Material: Edelstahl 16-25-6
   • Vierecke
   • Dicke (t): 0,1

3. Klicken Sie auf OK, um die Eigenschaft zu erstellen.

So vernetzen Sie das Modell

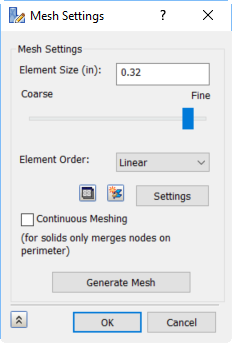

1. Klicken Sie mit der rechten Maustaste auf Netzmodell > Bearbeiten.

2. Legen Sie die Elementgröße auf 0.32 und die Elementreihenfolge auf Linear fest und klicken Sie dann auf OK, um das Netz zu generieren.
