Lernprogramm A8: Nachverarbeitung der Ergebnisse

In diesem Verfahren animieren Sie die Ergebnisse und sehen, wie der Rohling durch die Last zerdrückt wird.

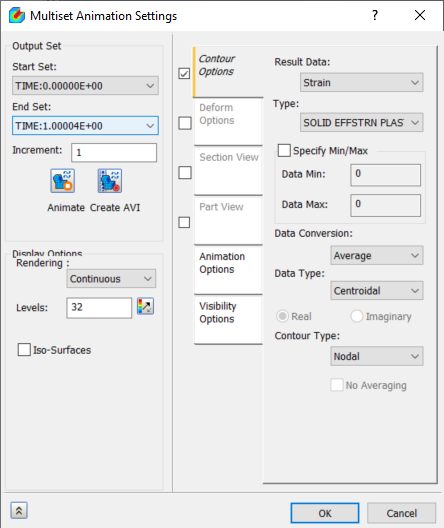

1. Klicken Sie in der Baugruppenstruktur mit der rechten Maustaste auf Ergebnisse > Multiset-Animationseinstellungen.

2. Wählen Sie als Startsatz ZEIT:0,000000e+00 und als Endsatz einen Zeitwert gegen Ende des einsekündigen Zeitraums, der in den transienten Tabellendaten für die Last angegeben ist, z. B. ZEIT: 1,00004E+00, wie oben abgebildet.
3. Wählen Sie auf der Registerkarte Konturoptionen als Ergebnisdaten die Option Dehnung und als Typ die Option SOLID EFFSTRN PLASTIC.
4. Stellen Sie auf der Registerkarte Verformung: Optionen als Faktor für Verformung den Wert Tatsächlich ein.
5. Klicken Sie zum Ausführen der Animation auf Animieren . Um die Animation anzuhalten, klicken Sie erneut auf Animieren.

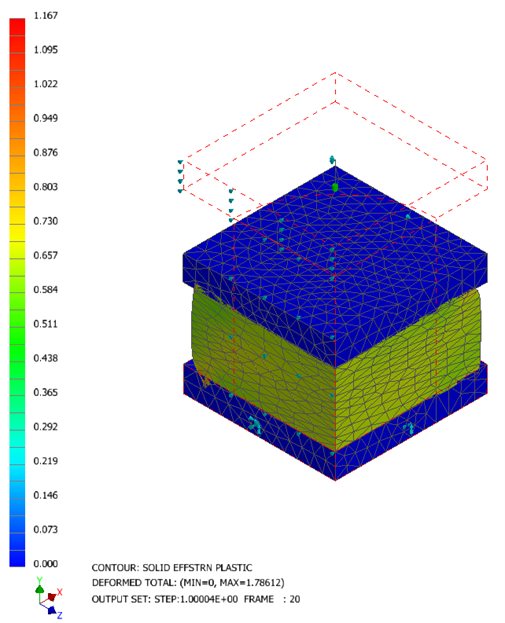

   Beachten Sie die leichte Wölbung des Rohlings nach außen, wenn die vertikale Kante über die rote gestrichelte Linie der Form vor der Komprimierung hinausgeht.

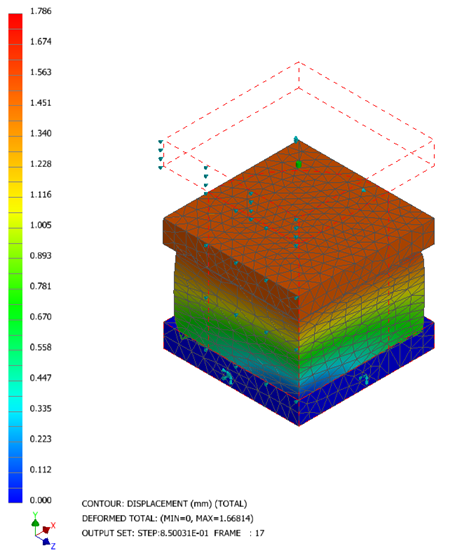

6. Für eine weitere Ansicht des Tests stellen Sie im Dialogfeld Multiset-Animationseinstellungen auf der Registerkarte Konturen: Optionen die Option Ergebnisdaten auf Verschiebung und den Typ auf GESAMT ein führen Sie dann die Animation erneut aus.
