Lernprogramm A9: Anpassen des Vorgabenetzes

Das von Inventor Nastran bereitgestellte Standardnetz muss verfeinert werden, um die sich verändernde Faserausrichtungsverteilung im gesamten Modell zu erfassen. Jeder einzelne Integrationspunkt stellt bei der Zuordnung in Advanced Material Exchange einen eindeutigen Faserausrichtungstensor dar. Wir müssen zudem die reduzierte Integration für die CTETRA-Elemente deaktivieren.

1. Klicken Sie auf Netzeinstellungen .
2. Ändern Sie die Elementgröße in 2 mm.
3. Klicken Sie auf Netz erzeugen.
4. Klicken Sie auf OK.


   Für den MATXM-Eintrag, der das Advanced Material Exchange-Material definiert, muss die reduzierte Integration deaktiviert sein. Gehen Sie dazu wie folgt vor:

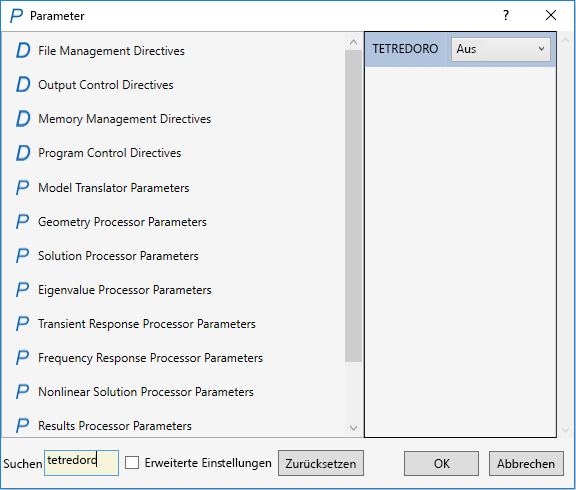

   1. Doppelklicken Sie im Projektbaum auf Parameter .
   2. Geben Sie TETREDORD in das Suchfeld ein.
   3. Setzen Sie TETREDORD im Dropdown-Menü auf AUS.

   4. Klicken Sie auf OK.
