Der Balken wird an einer Kante einer kurzen Impulslast ausgesetzt. Eine ideale Impulskraft kann nicht numerisch erstellt werden, sondern muss über einen bestimmten Zeitraum hinweg angewendet werden. Somit muss eine Impulsfunktion durch Definition einer Tabelle erstellt werden.
- Klicken Sie in der Teilestruktur unter Subcase 1 mit der rechten Maustaste auf .

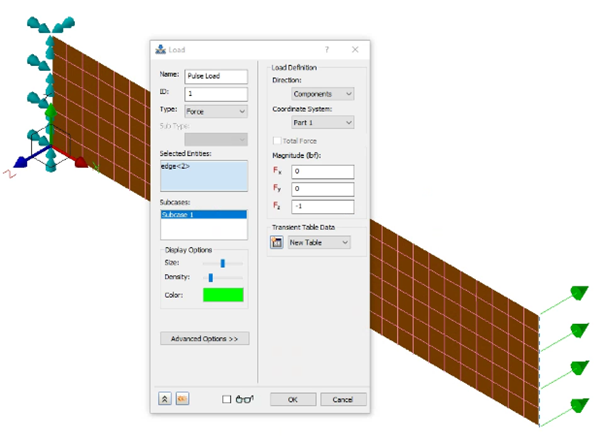

- Ändern Sie im Dialogfeld Last den Namen in Pulslast. Wählen Sie die kurze Kante am der abhängigen Kante gegenüberliegenden Ende des Balkens aus.
- Geben Sie unter Größe den Wert -1 in das Feld Fz ein und stellen Sie sicher, dass die Option Subcase 1 unter Subcases ausgewählt ist.
- Klicken Sie unter Transiente Tabellendaten auf die Schaltfläche
.
- Ändern Sie im Dialogfeld Tabellendaten den Namen in Pulsfunktion und wählen Sie als Typ Last-Maßstab im Vergleich zur Zeit.

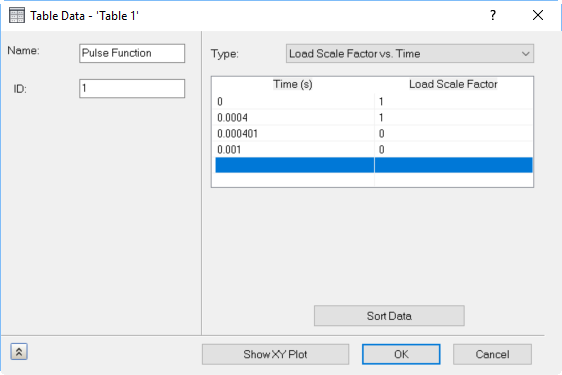

- Geben Sie die Zahlenwerte ein, wie hier dargestellt. Die einfachste Möglichkeit hierfür besteht darin, in die linke obere Zelle zu doppelklicken, den ersten Wert einzugeben und dann mit der Tabulatortaste in die nächsten Zelle zu wechseln.

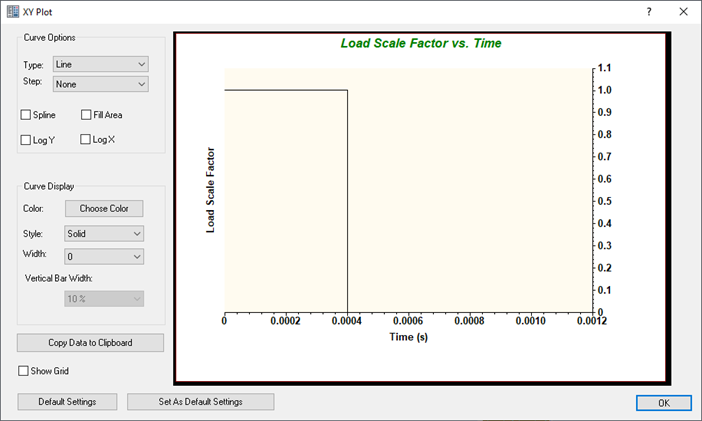

- Klicken Sie auf XY-Darstellung anzeigen. Nun sollte der unten dargestellte Plot angezeigt werden.
- Klicken Sie auf "OK", um die Dialogfelder "Tabellendaten" und "Lasten" zu schließen und die Last zu definieren.
