- Starten Sie Autodesk Inventor Nastran.
- Wechseln Sie über Öffnen zum Ordner C:\Users\Public\Public Documents\Autodesk\Inventor Nastran 2025\Tutorial\en-us\Inventor 2025 und öffnen Sie Qs-Billet.iam oder laden Sie die Bauteile aus dem Ordner Tutorial A8 Assembly auf der Download-Seite herunter.
- Klicken Sie in Inventor Nastran auf Datei, Speichern unter und speichern Sie das Bauteil unter einem anderen Namen. Auf diese Weise können Sie das ursprüngliche Bauteil wiederverwenden.
- Klicken Sie auf .

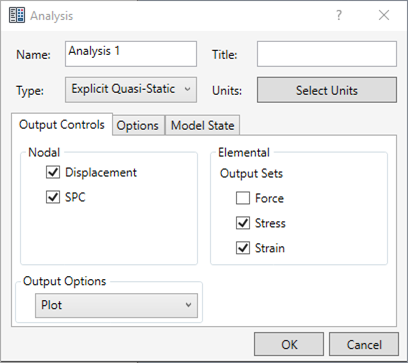

- Klicken Sie mit der rechten Maustaste auf und stellen Sie im Dialogfeld Analyse den Typ auf Explizit quasi-statisch ein.
Stellen Sie sicher, dass auf der Registerkarte Ausgabesteuerungen die Kontrollkästchen für Verschiebung, SPC, Spannung und Dehnung aktiviert sind.
- Klicken Sie in diesem Dialogfeld auf Einheitenauswahl und stellen Sie sicher, dass das Einheitensystem CAD-Modell ist.
- Klicken Sie auf OK, um das Dialogfeld zu schließen.
