Lernprogramm A9: Anzeigen von Ergebnissen

Das Anzeigen von Konturendarstellungen bestimmter Zustandsvariablen ist die beste Methode zur Bewertung der Strukturstabilität des Prüfstücks. Im Einzelnen werden der Schadenszustand und das Matrixtangente-Elastizitätsmodul untersucht.

1. Wenn die Ergebnisse nach Abschluss der Simulation nicht geladen werden, klicken Sie auf Ergebnisse > Ergebnisse laden.
2. Suchen Sie die .FNO-Ergebnisdatei und klicken Sie auf Öffnen.
3. Klicken Sie auf Ergebnisse > Kontur.
4. Verwenden Sie die Legende, um den Ergebnistyp AME aufzurufen.
5. Wählen Sie das Ergebnis FESTES TANGENTIALES MODUL FÜR MATRIX.

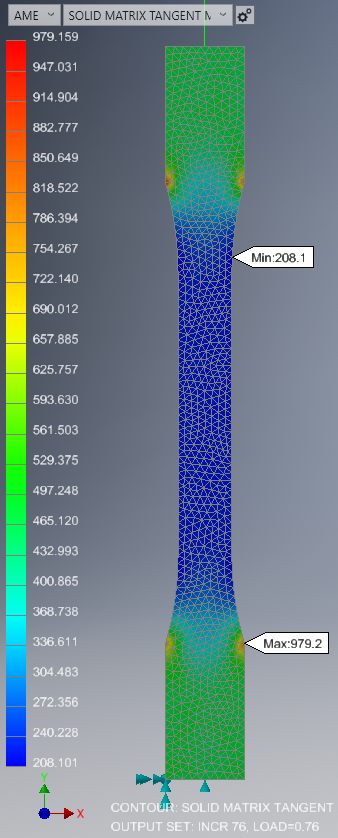

6. Durchlaufen Sie die Analyse, und überwachen Sie das Matrixtangente-Elastizitätsmodul, während die Zugverschiebungslast auf das Prüfstück angewendet wird. Beachten Sie, dass die Werte in der Nähe der Bohrung wesentlich geringer sind als beim übrigen Prüfstück. Dies weist auf eine hohe Plastizität oder Materialerweichung hin. (Gezeigt bei Zeit = 0.76).

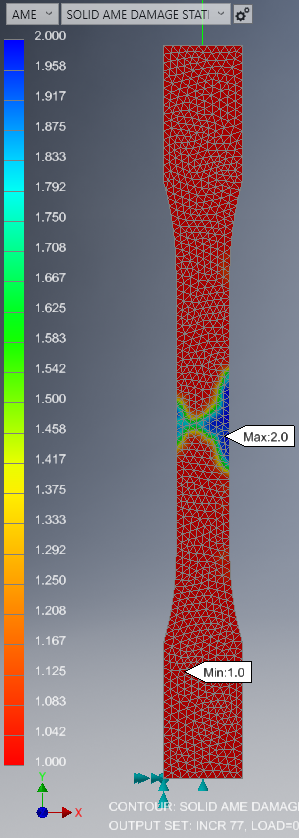

7. Wechseln Sie nun zum Ergebnis VOLUMENKÖRPER AME-SCHADENSZUSTAND, um den Bruchzustand des Verbundbauteils zu untersuchen. Ein Wert von 1.0 bedeutet, dass das Verbundmaterial nicht ausgefallen ist. Ein Wert von 2.0 bedeutet, dass das Verbundmaterial ausgefallen ist.
