Bevor Sie die Faserausrichtungen vom Moldflow-Modell zum Berechnungsmodell zuordnen, ist es wichtig, die Unterschiede zwischen den beiden Netzen zu evaluieren.
- Klicken Sie auf . Die Mapping-Eignungsdarstellung vermittelt eine Vorstellung davon, wie gut sich die Moldflow-Ergebnisse dem Berechnungsmodell zuordnen lassen. Weitere Informationen finden Sie im Abschnitt Mapping-Eignung im Advanced Material Exchange-Benutzerhandbuch.

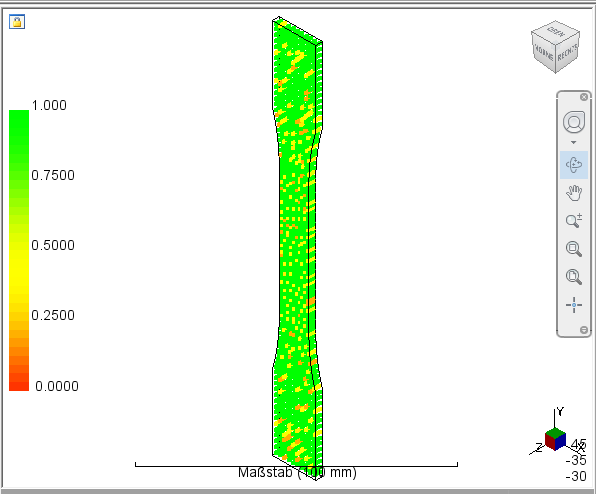

In der Mapping-Eignungsdarstellung oben lässt sich erkennen, dass der Großteil des Modells grün angezeigt wird, um darauf hinzuweisen, dass die Netzverfeinerung für die Zuordnung der Ergebnisse ausreicht.
- Ziehen Sie die Pfeile an der Grenzwertskala zum Ermitteln von Bereichen, in denen eine potenzielle Netzverfeinerung erforderlich sein kann.

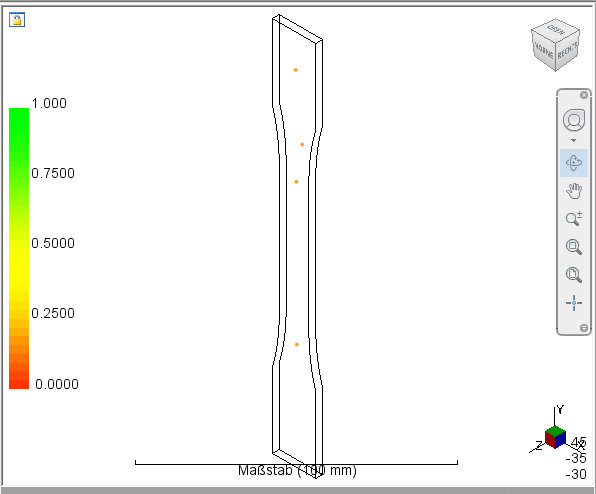

Die Abbildung oben zeigt, dass keine größeren potenziellen Problembereiche für die Zuordnung von Ergebnissen vorhanden sind.
- Klicken Sie auf Grenzwertdarstellung schließen, um zur Registerkarte Start zurückzukehren.
